WDZ-BPYJYP1-0.6/1KV 3*35+3*16無鹵低煙阻燃變頻器用電力電纜
[當前欄目：變頻電纜]????? [發布日期：2018-06-16]
WDZ-BPYJYP1-0.6/1KV 銅芯交聯聚乙烯絕緣銅絲編織屏蔽無鹵低煙阻燃變頻器用電力電纜
【詳細說明】
一、WDZ-BPYJYP1-0.6/1KV電力電纜產品用途
本產品是根據變頻器與電機相匹配的結構特點以及電磁兼容（EMC）、分布電容、波阻抗等技術要求一體化設計制造，符合現代變頻器技術發展要求，并摒棄傳統普通電力電纜原有結構而采用新型對稱（3+3）屏蔽結構，是一種具有變頻配套性好的產品，用于變頻器與電機之間的電力傳輸，WDZ-BPYJYP1-0.6/1KV電力電纜參數：
二、WDZ-BPYJYP1-0.6/1KV電力電纜型號名稱
二、WDZ-BPYJYP1-0.6/1KV電力電纜型號名稱
|
型 號 |
名 稱 |
|
BPYJVP |
銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽變頻器用電力電纜 |
|
BPYJVP1 |
銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲纏繞屏蔽變頻器用電力電纜 |
|
BPYJVP2 |
銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶繞包屏蔽變頻器用電力電纜 |
|
BPYJVP1-2 |
銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲纏繞銅帶繞包屏蔽變頻器用電力電纜 |
|
BPYJVP1-3 |
銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲纏繞鋁塑復合帶屏蔽變頻器用電力電纜 |
|
BPYJVP2/22 |
銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶繞包屏蔽鎧帶鎧裝變頻器用電力電纜 |
|
WDZ-BPYJYP |
銅芯交聯聚乙烯絕緣銅絲編織屏蔽無鹵低煙阻燃變頻器用電力電纜 |
|
WDZ-BPYJYP1 |
銅芯交聯聚乙烯絕緣銅絲纏繞屏蔽無鹵低煙阻燃變頻器用電力電纜 |
|
WDZ-BPYJYP2 |
銅芯交聯聚乙烯絕緣銅帶繞包屏蔽無鹵低煙阻燃變頻器用電力電纜 |
|
WDZ-BPYJYP1-2 |
銅芯交聯聚乙烯絕緣銅絲纏繞銅帶繞包屏蔽無鹵低煙阻燃變頻器用電力電纜 |
|
WDZ-BPYJYP1-3 |
銅芯交聯聚乙烯絕緣銅絲纏繞鋁塑復合帶屏蔽無鹵低煙阻燃變頻器用電力電纜 |
|
WDZ-BPYJYP2/23 |
銅芯交聯聚乙烯絕緣銅帶繞包屏蔽鋼帶鎧裝無鹵低煙阻燃變頻器用電力電纜 |
三、WDZ-BPYJYP1-0.6/1KV電力電纜型號規格
|
型號 |
芯數 |
電壓等級/kV |
主線芯標稱截面/mm2 |
中性線芯標稱截面/mm2 |
|
BPYJVP BPYJVP1 BPYJVP2 BPYJVP1-2 BPYJVP1-3 BPYJVP2/22 WDZ-BPYJYP WDZ-BPYJYP1 WDZ-BPYJYP2 WDZ-BPYJYP1-2 WDZ-BPYJYP1-3 WDZ-BPYJYP2/23 |
3+3 |
0.6/1 |
4 6 10 16 25 35 50 70 95 120 150 185 240 300 |
1.0 (0.75) 1.5(1.0) 2.5(1.5) 4(2.5) 4 6 10 10 16 25 25 35 50(35) 50 |
四、WDZ-BPYJYP1-0.6/1KV電力電纜使用特性
1、電纜導體長期允許最高工作溫度為90℃。
2、短路時（最長持續時間不超過5s），電纜導體最高溫度不超過250℃
3、繞包屏蔽型電纜敷設的彎曲半徑不小于電纜外徑的15倍，纏繞屏蔽型電纜敷設的彎曲半徑不小于電纜外徑的20倍。

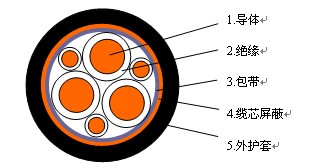

五、結構示意圖
1、電纜導體長期允許最高工作溫度為90℃。
2、短路時（最長持續時間不超過5s），電纜導體最高溫度不超過250℃
3、繞包屏蔽型電纜敷設的彎曲半徑不小于電纜外徑的15倍，纏繞屏蔽型電纜敷設的彎曲半徑不小于電纜外徑的20倍。
五、結構示意圖
六、產品特性
1、具有較小的絕緣介質損耗，具有優良的熱老化性能；
2、具有較強的耐電壓沖擊性，能經受高速、頻繁變頻時的脈沖電壓；
3、具有良好的屏蔽性能，其屏蔽傳輸阻抗在100MHz范圍以?xún)?nèi)不大于1Ω/m；
4、電纜結構緊湊、圓整，用電安全性高，對稱的三加三電纜結構設計，具有比四芯電纜更穩定的傳輸性能；
5、可降低變頻器輸出中存在的高次諧波的不良影響，降低電機噪聲，提高電機的轉矩效率；
6、可實現電機輸入電源功率因素的改善，減輕其容量；
7、抑制了由于電源電壓瞬間提升造成電容兩端電壓的升高，而使變頻器產生過電壓保護。
七、交貨長度
1、交貨電纜長度不小于100m，允許長度不小于20m的短電纜交貨，其數量不超過交貨長度的10%。
2、根據雙方協議，允許任何長度的電纜交貨。
3、長度計量誤差不超過±0.5%。
1、具有較小的絕緣介質損耗，具有優良的熱老化性能；
2、具有較強的耐電壓沖擊性，能經受高速、頻繁變頻時的脈沖電壓；
3、具有良好的屏蔽性能，其屏蔽傳輸阻抗在100MHz范圍以?xún)?nèi)不大于1Ω/m；
4、電纜結構緊湊、圓整，用電安全性高，對稱的三加三電纜結構設計，具有比四芯電纜更穩定的傳輸性能；
5、可降低變頻器輸出中存在的高次諧波的不良影響，降低電機噪聲，提高電機的轉矩效率；
6、可實現電機輸入電源功率因素的改善，減輕其容量；
7、抑制了由于電源電壓瞬間提升造成電容兩端電壓的升高，而使變頻器產生過電壓保護。
七、交貨長度
1、交貨電纜長度不小于100m，允許長度不小于20m的短電纜交貨，其數量不超過交貨長度的10%。
2、根據雙方協議，允許任何長度的電纜交貨。
3、長度計量誤差不超過±0.5%。
公司其它電纜產品：
按用途分類有：電力電纜，控制電纜，屏蔽電纜，計算機電纜，本安計算機電纜，計算機屏蔽電纜，通信電纜，船用電纜，電焊機電纜，礦用電纜，礦用通信電纜，鎧裝電纜，西門子總線，信號電纜，汽車電纜，機車電纜，電梯電纜，隨行電纜，電梯隨行電纜，扁電纜，電梯隨行扁電纜，電梯井道電纜，電梯視頻線，電梯網線，儀表專用電纜，電源線，變頻電纜，補償導線，補償電纜，布電線，高壓電纜，光伏電纜，拖鏈電纜，行車電纜，起重機電纜，卷筒電纜，龍門吊卷筒電纜，堆取料機卷筒電纜，起重卷筒電纜，港機卷筒電纜，升降機電纜，特種車輛用電纜，盾構機電纜。
按性能分類有：高溫電纜，扁電纜也稱之為扁平電纜，行車用扁電纜，阻燃電纜，阻燃電力電纜，阻燃控制電纜，阻燃計算機電纜，移動用耐彎曲扁電纜，柔性扁電纜，硅橡膠柔性扁電纜，高壓扁電纜，低煙無鹵電纜，低煙無鹵阻燃電纜，耐高溫電纜，耐高溫電力電纜，耐高溫控制電纜，耐高溫計算機電纜，耐溫線，抗拉電纜，柔性電纜，耐磨電纜，防水電纜，耐火電纜，軟電纜，耐寒電纜。
典型型號：見電線電纜型號。來電即可咨詢當前實時電纜價格。歡迎廣大客戶選購。
