當前位置：首頁 > 特種電纜 > 變頻電纜 > 變頻器專用電力電纜型號及參數

變頻器專用電力電纜型號及參數

[當前欄目：變頻電纜]????? [發布日期：2016-10-22]

執行標準：本產品按企業標準制造

產品用途

主要適用于電源與變頻器之間的電力傳輸

型號及名稱

型號	名稱
BPYJVP	交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽變頻器用主回路電纜
BPYJVP1	交聯聚乙烯絕緣聚氯乙烯護套銅絲纏繞屏蔽變頻器用主回路電纜
BPYJVP1-2	交聯聚乙烯絕緣聚氯乙烯護套銅絲纏繞銅帶燒包雙重屏蔽變頻器用主回路電纜
BPYJVP3	交聯聚乙烯絕緣聚氯乙烯護套鋁（鋁塑）帶屏蔽變頻器用主回路電纜
ZR-BPYJVP	交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽阻燃變頻器用主回路電纜
ZR-BPYJVP1	交聯聚乙烯絕緣聚氯乙烯護套銅絲纏繞屏蔽阻燃變頻器用主回路電纜
ZR-BPYJVP1-2	交聯聚乙烯絕緣聚氯乙烯護套銅絲纏繞銅帶燒包雙重屏蔽阻燃變頻器用主回路電纜
ZR-BPYJVP3	交聯聚乙烯絕緣聚氯乙烯護套鋁（鋁塑）帶屏蔽阻燃變頻器用主回路電纜
WDZ-BPYJVP	交聯聚乙烯絕緣聚烯烴護套鋼絲編織屏蔽低煙無鹵阻燃變頻器用主回路電纜
WDZ-BPYJVP2	交聯聚乙烯絕緣聚烯烴護套銅帶屏蔽低煙無鹵阻燃變頻器用主回路電纜
WDZ-BPYJVP1	交聯聚乙烯絕緣聚烯烴護套銅絲纏繞屏蔽低煙無鹵阻燃變頻器用主回路電纜
WDZ-BPYJVP1-2	交聯聚乙烯絕緣聚烯烴護套銅絲纏繞銅帶燒包雙重屏蔽低煙無鹵阻燃變頻器用主回路電纜
WDZ-BPYJVP3	交聯聚乙烯絕緣聚烯烴護套鋁（鋁塑）帶屏蔽低煙無鹵阻燃變頻器用主回路電纜

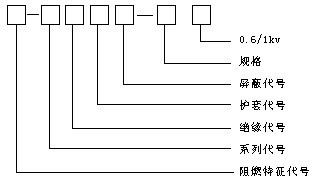

型號說明

使用特性

1.額定電壓U0/U分為0.6/1KV
2.電纜導體長期允許的最高工作溫度為90℃
3.短路時（最長持續時間不超過5S），電纜導體的最高溫度不超過250℃
4.電纜數設時的環境溫度應不低于0℃
5.最小彎曲半徑不小于電纜外徑的15倍
6.具有較強的耐電壓沖擊性，能經受高速、頻繁變頻時的脈沖電壓
7.具有良好的屏蔽性能，可降低變頻器輸出中存在的高次揩波的不良影響
8.導體直流電阻符合GB3956的規定
9.經受3.5kv/5min工頻耐電壓試驗不擊穿
10.阻燃電纜能經受GB12666.5規定的成束燃燒試驗
11.低煙無鹵阻燃電纜能經受GB12666.5規定的成束阻燃試驗且燃燒時煙濃度符合GB12666.7（IEC1034）
的規定，燃燒析出氣體水溶液的PH值>4.3,導電率<10цs/mm并符合IEC754-2的要求

代號名稱和含義

項 目	代號	含義
系列代號	BP	變頻電纜
絕緣代號	YJ	交聯聚乙烯
護套代號	V E	聚氯乙烯護套低煙無鹵聚烯烴護套
結構特征	P P1 P2 P3	銅絲或鍍錫銅絲銅絲繞包銅帶繞包鋁塑復合帶繞包
阻燃代號	省略 ZR WDZ	非阻燃阻燃低煙無鹵阻燃
