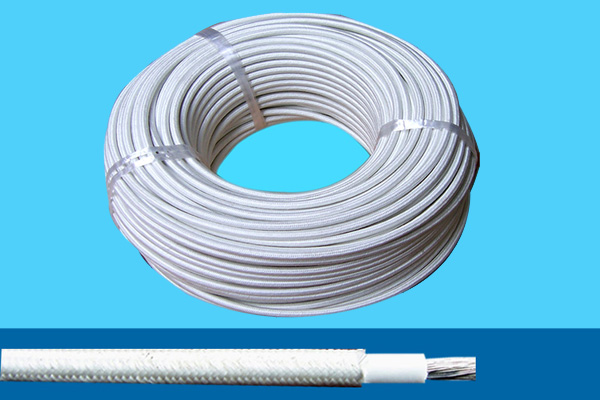

玻纖高溫補償導線

[當前欄目：補償導線]????? [發布日期：2016-10-22]

玻纖高溫補償導線
該產品用于熱電偶用補償導線，其作用是來延伸熱電極即移動熱電偶的冷端，與顯示儀表聯接構成測溫系統。本產品采用GB／T 4989-94《熱電偶用補償導線》國家標準(等效采用IEC584-3《熱電偶第三部分—補償導線》國際標準)，絕緣層和護層選用進口優質氟塑料，并采用整體連續擠出新工藝，使該產品具有優良的耐酸，堿、耐磨和不燃延之性能，可浸入油水中長期使用。使用溫度—60—205—260℃，屬于當代國際先進水平。產品主要應用于各種測溫裝置，已被廣泛用于石油、化工、冶金、電力等部門。
主要技術指標：
    補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC
    其中：a)型號第一個字母與熱電偶的分度號相對應；
          b)字母“X”表示延伸型補償導線(型別)；
          c)字母“C”表示補償型補償導線(型別)。
    注：SC型補償導線可配用R型分度號熱電偶

結構特征、絕緣層、護層材料、使用溫度

使用分類、允差等級、護層著色標志

絕緣層及護套		使用溫度
材料	符號	使用溫度
聚氯乙烯	PVC	-25～70℃
聚氯乙烯	PVC	-25～105℃
聚全氟乙丙烯	FEP	-60～200℃
可溶性聚四氟乙烯	PFA	-60～250℃

使用分類	標志	允許等級及護套著色
使用分類	標志	普通級	精密級
一般用	G	（黑色）	S（灰色）
耐熱用	H	（黑色）	S（灰色）

產品標號（標記）

補償導線合金絲和絕緣層顏色

配用熱電偶分度號	一般用(G)產品標號		耐熱用(H)產品標號
	一般用(G)產品標號		耐熱用(H)產品標號		普通級	精密級(S)	普通級	精密級(S)
	S	SC-G	SC-GS	SC-H	--
N	NC-G	NC-GS	NC-H	NC-HS
K	NC-G	NC-GS	NC-H	--
	KC2-G	KG2-GS	KC2-H	KC2-HS
	KX-G	KX-GS	KX-H	KX-HS
E	EX-G	EX-GS	EX-H	EX-HS
J	JX-G	JX-GS	JX-H	JX-HS
T	TX-G	TX-GS	TX-H	TX-HS

補償導線型號	配用熱電偶的分度號	補償導線合金線		絕緣層顏色
		補償導線合金線		絕緣層顏色		正極	負極	正極	負極
		SC	S(鉑鉻10—鉑)	SPC(銅)	SNC(銅鎳)	紅	綠
NC	N(鎳鉻硅—鎳硅)	NPC(鐵)	NNC(銅鎳)	紅	黃
KC	K(銅—康銅)	KPC(銅)	KNC(銅鎳)	紅	藍
KX	K(鎳鉻—鎳硅)	KPX(鎳鉻)	KNX(銅鎳)	紅	黑
EX	E(鎳鉻—銅鎳)	EPX(鎳鉻)	ENX(銅鎳)	紅	棕
JX	J(鐵—銅鎳)	JPX(鐵)	JNX(銅鎳)	紅	紫
TX	T(銅—銅鎳)	TPX(銅)	TNX(銅鎳)	紅	白

補償導線的熱電勢、允差

	熱電勢及允差（μV）						熱電偶測試端溫度(℃)
	100 ℃			100 ℃
	熱電勢	允差		熱電勢	允差
	(標準值)	普通級	精密級(S)	(標準值)	普通級	精密級(S)
SC或RC	645	±60(±5.0℃)	±30(±2.5℃)	1440	±60(±5.0℃)	--	1000
KCA	4095	±100(±2.5℃)	±60(±1.5℃)	8137	±100(±2.5℃)	±60(±1.5℃)	900
KCB	4095	±100(±2.5℃)	±60(±1.5℃)	8137	--	--	900
KX	4095	±100(±2.5℃)	±60(±1.5℃)	8137	±100(±2.5℃)	±60(±1.5℃)	900
NC	2774	±100(±2.5℃)	±60(±1.5℃)	5912	±100(±2.5℃)	±60(±1.5℃)	900
NX	2774	±200(±2.5℃)	±60(±1.5℃)	5912	±100(±2.5℃)	±60(±1.5℃)	900
EX	6317	±60(±2.5℃)	±120(±1.5℃)	13419	±200(±2.5℃)	±120(±1.5℃)	600
JX	5268	±140(±2.5℃)	±85(±1.5℃)	10777	±140(±2.5℃)	±85(±1.5℃)	500
TX	4277	±60(±1.0℃)	±30(±0.5℃)	9285	±90(±1.5℃)	±48(±0.8℃)	300
