熱電偶補償導線
補償導線是在一定溫度范圍內（包括常溫）具有與所匹配的熱電偶的熱電動勢值相同的導線，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差，補償導線分為延長型和補償型兩種。 一、生產執行標準
         GB/T4989-94
使用條件
 1、工作溫度：
耐熱用：最高200℃和260℃兩種。
一般用：最高70℃和105℃兩種。
2、最低環境溫度：
   氟塑料絕緣和護套線纜：固定敷設-60℃，非固定敷設-20℃。
   聚氯乙烯絕緣和護套線纜：固定敷設-40℃，非固定敷設-15℃。
3、允許彎曲半徑：
   a)有銅帶屏蔽的補償電纜，應不小于電纜外徑的16倍；
   b)其它結構的補償電纜，應不小于電纜外徑的10倍。

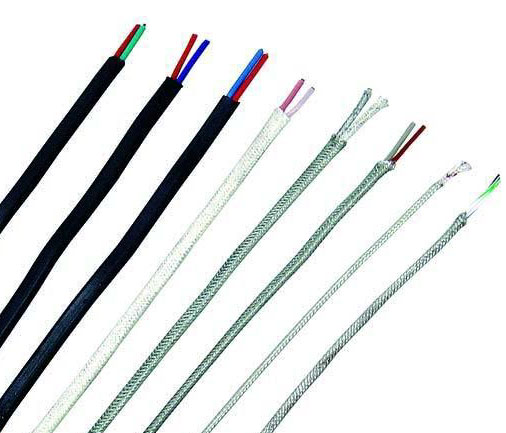

 三、型號、名稱
一）補償導線

型號	名稱
KX-GS-VV	聚氯乙烯絕緣和護套一般用精密級K分度熱電偶用補償導線
KX-GS-VPV	聚氯乙烯絕緣和護套銅絲編織屏蔽一般用精密級K分度熱電偶用屏蔽補償導線
KX-HS-FF	氟塑料絕緣和護套耐熱用精密級K分度熱電偶用高溫補償導線
KX-HS-FP1F	氟塑料絕緣和護套鍍錫銅絲編織屏蔽耐熱用精密級K分度熱電偶用高溫補償導線
KX-HS-FB	聚四氟絕緣、玻璃絲編織護套耐熱用精密級K分度熱電偶用高溫補償導線
KX-HS-FBP1	聚四氟乙烯帶繞包絕緣玻璃絲編織，鍍錫銅絲編織屏蔽，玻璃絲編織外護套耐熱用精密級K分度熱電偶用高溫補償導線
KX-HS-FP1V105	氟塑料絕緣鍍錫銅絲編織屏蔽耐熱105℃聚氯乙烯護套耐熱用精密級K分度熱電偶用高溫補償導線

注：
1、其它型號補償導線如：KC、JX、SC、EX、NC、TX等，只需改寫型號的第一項，如：EX-G-VV、TX-H-FVP等；
2、需導體為多股軟芯時，應在原型號后加“R”表示，如：TX-G-VVPR；
3、還可根據需要提供聚乙烯（Y）絕緣、交聯聚乙烯（YJ）絕緣補償電纜;
4、補償電纜屏蔽層也可采用金屬帶繞包形式，如：復合鋁帶（P3）、復合銅帶（P2）；
5、需阻燃型補償電纜，應在原型號前加“ZR-”；
6、需鎧裝型補償電纜，應在原型號后加“-22”表示鋼帶鎧裝；加“-32”表示鋼絲鎧裝；
7、需本安型補償電纜，應在原型號前加“ia-”表示。
四、規格范圍

名稱	線芯對數	標稱截面mm2	線芯結構
			A	R
補償導線	1	0.5 1.0 1.5 2.5	1/0.80	7/0.30
			1/1.13	7/0.43
			1/1.37	7/0.52
			1/1.76	19/0.41

五、其它參數指標

項目	單位	參數指標
		PVC絕緣	PE、XLPE、F46&F絕緣
絕緣電阻	MΩ.km	25	100
電壓試驗	V/1min	500
阻燃性能	符合GB/T18380-2001阻燃標準規定。

訂貨須知：
1、訂貨時務必注明產品型號、規格、導體種類、數量等；
2、根據雙方協議允許任何長度交貨；長度計量誤差不超過±0.5%。
