補償導線式鎧裝熱電阻WZPK-193/WZPK-493
[當前欄目：補償導線]????? [發布日期：2016-11-16]
補償導線式鎧裝熱電阻WZPK-193/WZPK-493
1、補償導線式鎧裝熱電阻應用
通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的-200℃—500℃范圍內液體，蒸汽和氣體介質以及固體表面溫度。 2、補償導線式鎧裝熱電阻特點 熱響應時間少，減小動態誤差；
直徑小，長度不受限制；
測量精度高；
進口薄膜電阻元件，性能可靠穩定； 3、補償導線式鎧裝熱電阻的工作原理 鎧裝熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。 4、補償導線式鎧裝熱電阻技術參數
產品執行標準
IEC751
JB/T8623-1997
JB/T8622-1997 5、補償導線式鎧裝熱電阻偶絲直徑材料
直徑小，長度不受限制；
測量精度高；
進口薄膜電阻元件，性能可靠穩定； 3、補償導線式鎧裝熱電阻的工作原理 鎧裝熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。 4、補償導線式鎧裝熱電阻技術參數
產品執行標準
IEC751
JB/T8623-1997
JB/T8622-1997 5、補償導線式鎧裝熱電阻偶絲直徑材料
|
偶絲形式
|
單支式
|
雙支式
|
|
套管直徑
|
Φ3 Φ4 Φ5 Φ6 Φ8
|
Φ4 Φ5 Φ6 Φ8
|
|
套管材質
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
6、補償導線式鎧裝熱電阻常溫絕緣電阻 熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣電阻>100MΩ。 7、測溫范圍及溫差
|
型 號
|
分 度 號
|
測溫范圍°C
|
精度等級
|
允 差
|
|
WZPK WZPK
|
Pt100 Pt100
|
-200??-+500 -200??-+500
|
A級
|
±（0.15+0.002 ltl）
|
|
B級
|
±（0.30+0.005ltl）
|
8、熱響應時間
|
套管直徑
|
熱響應時間
|
|
Ф3
|
≤3
|
|
Ф4
|
≤5
|
|
Ф5
|
≤8
|
|
Ф6
|
≤12
|
|
Ф8
|
≤15
|

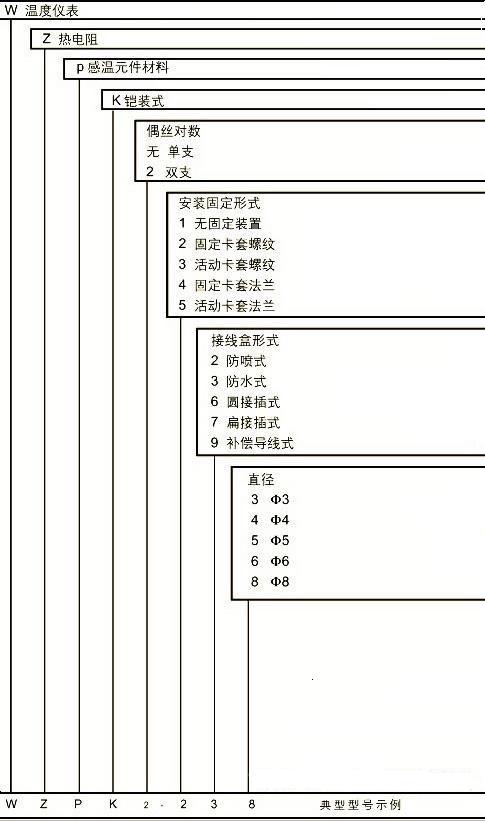

9、補償導線式鎧裝熱電阻型號命名方法
10、補償導線式鎧裝熱電阻選型一覽表
10、補償導線式鎧裝熱電阻選型一覽表|
產品型號
|
分度號
|
溫度范圍 ℃
|
精度等級
|
安裝固定裝置
|
|
WZPK-193
|
Pt100
|
-200-+500
|
A級或B級
|
無固定裝置
|
|
WZPK-194
|
||||
|
WZPK-195
|
||||
|
WZPK-196
|
||||
|
WZPK-198
|
||||
|
WZPK2-194
|
||||
|
WZPK2-195
|
||||
|
WZPK2-196
|
||||
|
WZPK2-198
|
||||
|
WZPK-293
|
固定卡套螺紋
|
|||
|
WZPK-294
|
||||
|
WZPK-295
|
||||
|
WZPK-296
|
||||
|
WZPK-298
|
||||
|
WZPK2-294
|
||||
|
WZPK2-295
|
||||
|
WZPK2-296
|
||||
|
WZPK2-298
|
||||
|
WZPK-393
|
可動卡套螺紋
|
|||
|
WZPK-394
|
||||
|
WZPK-395
|
||||
|
WZPK-396
|
||||
|
WZPK-398
|
||||
|
WZPK2-394
|
||||
|
WZPK2-395
|
||||
|
WZPK2-396
|
||||
|
WZPK2-398
|
||||
|
WZPK-493
|
固定卡套法蘭
|
|||
|
WZPK-494
|
||||
|
WZPK-495
|
||||
|
WZPK-496
|
||||
|
WZPK-498
|
||||
|
WZPK2-494
|
||||
|
WZPK2-495
|
||||
|
WZPK2-496
|
||||
|
WZPK2-498
|
||||
|
WZPK-593
|
可動卡套法蘭
|
|||
|
WZPK-594
|
||||
|
WZPK-595
|
||||
|
WZPK-596
|
||||
|
WZPK-598
|
||||
|
WZPK2-594
|
||||
|
WZPK2-595
|
||||
|
WZPK2-596
|
||||
|
WZPK2-598
|
