產品型號：



■

電機引接線技術參數：



1、導體采用鍍錫銅絲，其結構符合以下表中的規定，性能符合JB947-76《橡皮和塑料絕緣電線電纜銅導電線芯》中的要求；2、絕緣橡皮性能符合JB664-77《電線電纜用橡皮》標準規定；絕緣厚度符合以下表中的規定，允許偏差-10%，其最薄處的厚度不小于標稱值的90%-0.1mm；
3、護套橡皮性能符合JB664-77《電線電纜用橡皮》標準規定；護套厚度符合以下表中規定，允許偏差-20%，最薄處厚度不小于標稱值的80%；
4、成品電線須經受OYYDDL0118-2003規定的交流50Hz耐電壓試驗；
5、成品電線導線線芯直流電阻在溫度20℃時應符合表1、表2的規定；
6、電線應能經受浸漆試驗，電纜經130±5℃、5小時恒溫后，浸入溫度為50±5℃的1032漆中30分鐘，取出滴干，再經130±5℃、48小時恒溫，最后將電線卷繞在規定直徑的圓棒上，電線護套層應無開裂、脆裂和發粘等現象。

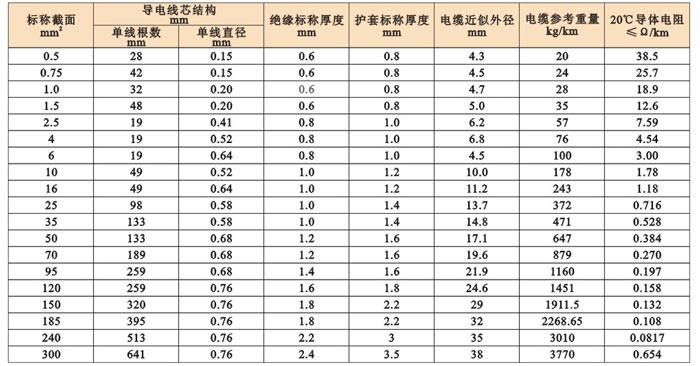

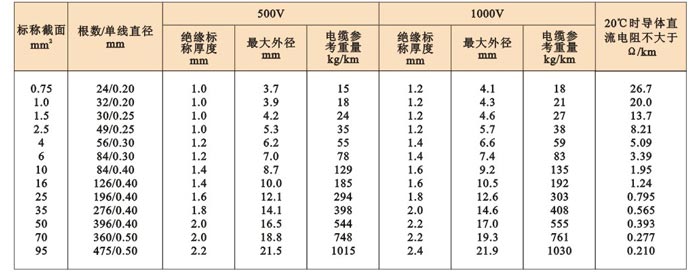

電機引接線電壓500V參數



電機引接線電壓1400V參數

2

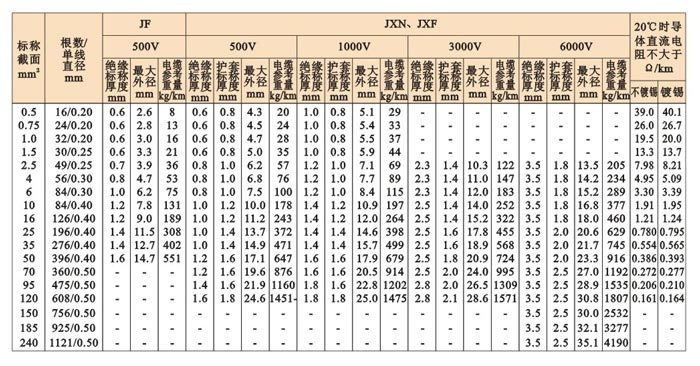

電機繞組引接軟電纜或軟線JF JXN JXF

■

用途性能：



該產品適用于直接永久地與電機繞組連接并引出機殼或繞組與電機殼體上的接線柱連接。
該產品的連續運行導體最高溫度為70℃；敷設時允許彎曲半徑應不小于電纜（電線）外徑的4倍。

■

電機引接線產品標準：



JB6213.2-92

■

電機引接線型號名稱



JB（JBF）　 銅芯丁腈聚氯乙烯復合物絕緣電機繞組引接電纜（電線）
JXN（JBQ）　銅芯橡皮絕緣丁腈護套電機繞組引接電纜（電線）
JXF（JBHF） 銅芯橡皮絕緣氯丁護套電機繞組引接電纜（電線）

■

技術要求：



1、橡皮絕緣電纜（電線）導體采用鍍錫銅線，導體結構符合下表及GB3956的規定
2、JF型電纜絕緣性能符合GB8815的規定，JXN、JXF型電纜絕緣性能符合GB7594.2的規定，絕緣標稱厚度符合下表的規定，絕緣平均厚度不小于標稱值，其最薄點厚度應不小于標稱值的90%-0.1mm；
3、JXN、JXF型電纜護套性能應符合JB6213.1規定，護套的標稱厚度符合下表，護套平均厚度應不小于標稱值，其最薄點厚度應不小于標稱值的85%-0.1mm；
4、成品電纜（電線）導電線芯直流電阻在20℃時，符合表中規定；
5、成品電纜（電線）的彎曲性能滿足JB6213.1-92規定；
6、成品電纜（電線）的熱效應性能滿足JB6213.1-92規定；
7、成品電纜（電線）的耐溶劑性（二甲苯）滿足JB6213.1-92規定；
8、成品電纜（電線）的耐浸漬漆性（雙酚A環氧無溶劑浸漬漆）滿足JB6213.1-92規定。



3

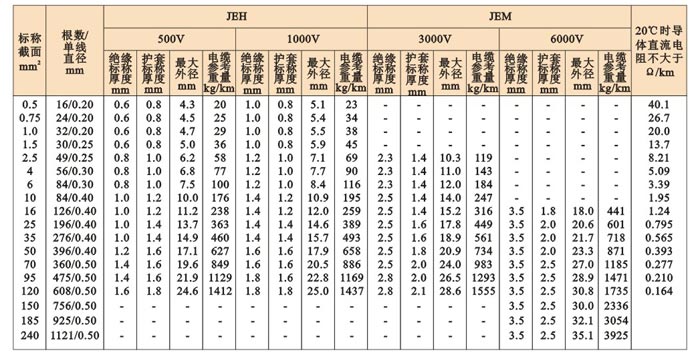

90℃電機繞線引接軟電纜和軟線JE JEH JEM JH

■

電機引接線用途性能：



該產品適用于直接永久地與電機繞組連接并引出機殼或繞組與電機殼體上的連接柱連接；
電纜（電線）的連續運行導體最高溫度為90℃；
電纜（電線）敷設時允許彎曲半徑應不小于電纜（電線）外徑的4倍。

■

電機引接線產品標準：



JB6213.3-92

■

電機引接線型號名稱：



JE（JFE）銅芯乙丙橡皮絕緣電機繞組引接電纜（電線）
JEH（JFEH）銅芯乙丙橡皮絕緣氯磺化聚乙烯護套電機繞組引接電纜（電線）
JEM（JFEM）銅芯乙丙橡皮絕緣氯醚護套電機繞組引接電纜（電線）
JH（JBYH）銅芯氯磺化聚乙烯絕緣電機繞組引接電纜（電線）

■

電機引接線技術要求：



1、電纜（電線）導體結構符合下表及GB3965的規定；
2、絕緣橡皮性能符合GB7594.8規定，絕緣標稱厚度符合下表的規定，絕緣平均厚度不小于標稱值，其最薄點厚度應不小于標稱值的90%-0.1mm;
3、護套橡皮性能符合JB6213.1規定，護套的標稱厚度符合下表規定，護套平均厚度應不小于標稱值，其最薄點厚度應不小于標稱值的85%-0.1mm；
4、成品電纜（電線）導電線芯直流電阻在20℃時，符合下表規定；
5、成品電纜（電線）彎曲性能滿足JB6213.1-92規定；
6、成品電纜（電線）的熱效應能滿足JB6213.1-92規定；
7、成品電纜（電線）的耐溶劑性（二甲苯）滿足JB6213.1-92規定；
8、成品電纜（電線）的耐浸漬漆性（雙酚A環氧無溶劑浸漬漆）滿足JB6213.1-92規定。



四

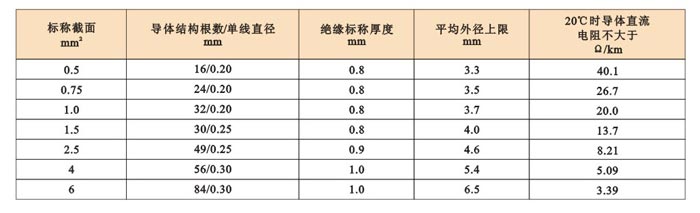

125℃電機繞組引接軟電纜和軟線JYJ

■

用途性能：



該產品適用于Y2系列電機，其導體最高連續運行溫度為125℃，交流額定電壓為660V。敷設時的彎曲半徑應不小于電纜（電線）外徑的4倍

■

執行標準：企業標準

■

型號名稱：JYJ 銅芯交聯聚烯烴絕緣電機繞組引接電纜（電線）

■

技術要求：



1、導體為鍍錫銅線，性能符合GB3965標準規定；
2、絕緣層采用125℃交聯聚烯烴，顏色一般為黑色，特殊要求也可制成其它顏色。絕緣層的標稱厚度符合下表，平均厚度不小于標稱值，最薄點厚度不小于標稱值90%-0.1mm；
3、成品電纜（電線）的彎曲性耐溶劑性和耐浸漬漆性分別滿足JB6213.1-92標準中的第6.5、6.6、6.7條的規定。

五

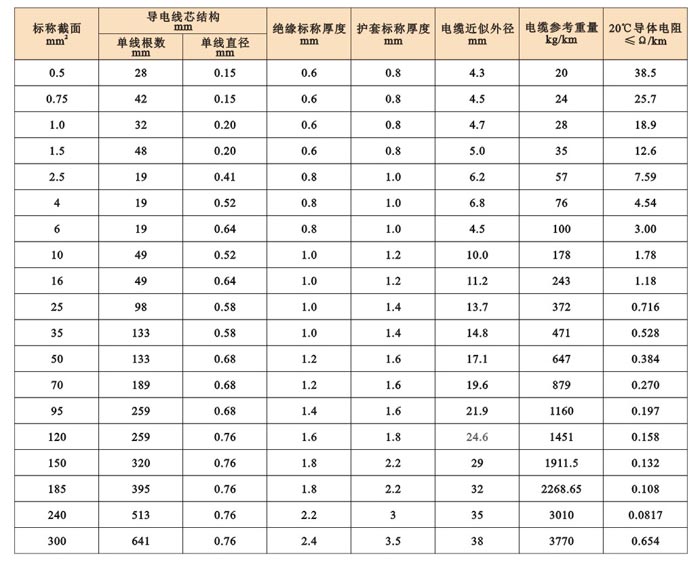

150℃電機繞組引接軟電纜和軟線JO

■

電機引接線用途性能：



該產品為交流額定電壓500V，連續運行溫度為150℃的電機繞組引接線軟電纜（電線）

■

執行標準：企業標準

■

型號名稱：JO-150 150℃銅芯交聯聚烯烴絕緣電機繞組引接線軟電纜（電線）

■

電機引接線技術要求：



1、導體為鍍錫銅線，性能符合GB3965-83標準規定，單線根數允許大于表中所列根數，單線標稱直徑按標稱截面及相應根數確定；
2、絕緣層采用耐熱150℃交聯聚烯烴，性能符合企業標準規定，絕緣層的標稱厚度符合下表，其平均厚度不小于標稱值，最薄點厚度不小于標稱值的90%-0.1mm；
3、成品電纜（電線）的彎曲性、耐溶劑性和耐浸漬漆（雙酚A環氧無溶劑浸漬漆）分別滿足企業標準的規定。



六

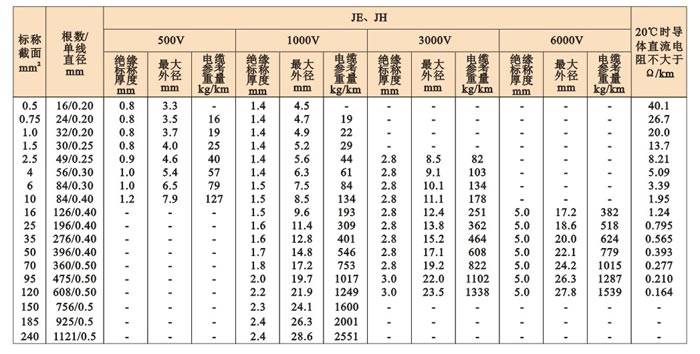

180℃電機繞組引接軟電纜和軟線JG

■

用途性能：



該產品適用于直接永久地與電機繞組連接并引出機殼或繞組與電機殼體上的接線柱連接；
連續運行導體最高溫度為180℃
敷設時允許彎曲半徑應不小于電纜（電線）外徑的4倍

■

執行標準：JB6213.4-92

■

型號名稱：JG（JHG）銅芯硅橡皮絕緣電機繞組引接電纜（電線）

■

技術要求：



1、電纜（電線）導體的單線鍍錫，導體結構符合下表及GB39658的規定；
2、絕緣橡皮性能符合GB7594.11的規定，絕緣標稱厚度符合表中規定，絕緣平均厚度不小于標稱值，最薄點厚度應不小于標稱值的90%-0.1mm；
3、成品電纜（電線）導電線芯直流電阻在20℃時，符合表中規定；
4、成品電纜（電線）的彎曲性能滿足JB6213.1-92規定；
5、成品電纜（電線）的熱效應性能滿足JB6213.1-92規定。
