【詳細說明】

JB,JXN,JXF電機繞組引接軟電纜或軟線
產品標準：

JB 6213.2-92

電機繞組引接軟電纜或軟線JF,JXN,JXF
型號名稱

JB（JBF）　 銅芯聚氯乙烯復合物絕緣電機繞組引接電纜（電線）
JXN（JBQ）　銅芯橡皮絕緣護套電機繞組引接電纜（電線）
JXF（JBHF） 銅芯橡皮絕緣氯丁護套電機繞組引接電纜（電線）

JB,JXN,JXF電機繞組引接軟電纜或軟線
技術要求：

1、橡皮絕緣電纜（電線）導體采用鍍錫銅線，導體結構符合下表及GB3956的規定
2、JF型電纜絕緣性能符合GB8815的規定，JXN、JXF型電纜絕緣性能符合GB7594.2的規定，絕緣標稱厚度符合下表的規定，絕緣平均厚度不小于標稱值，其最薄點厚度應不小于標稱值的90%-0.1mm；
3、JXN、JXF型電纜護套性能應符合JB6213.1規定，護套的標稱厚度符合下表，護套平均厚度應不小于標稱值，其最薄點厚度應不小于標稱值的85%-0.1mm；
4、成品電纜（電線）導電線芯直流電阻在20℃時，符合表中規定；
5、成品電纜（電線）的彎曲性能滿足JB6213.1-92規定；
6、成品電纜（電線）的熱效應性能滿足JB6213.1-92規定；
7、成品電纜（電線）的耐溶劑性（二甲苯）滿足JB6213.1-92規定；
8、成品電纜（電線）的耐浸漬漆性（雙酚A環氧無溶劑浸漬漆）滿足JB6213.1-92規定。

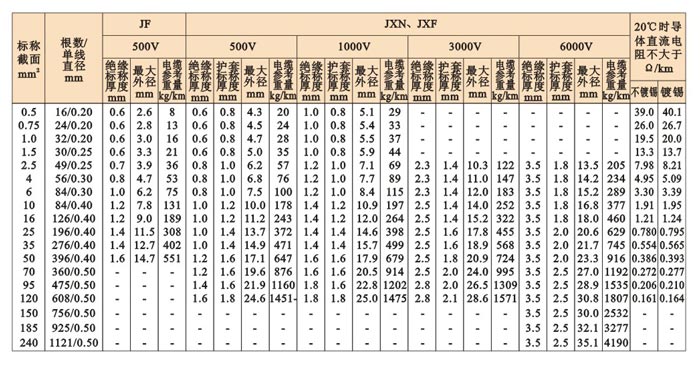

結構參數：
