0.6/1 kV 聚氯乙烯絕緣電力電纜

一、產品標準
本產品按 GB12706-2002 、 GB12666-90
二、適用范圍
本產品適用于工頻額定電壓 0.6/1 kV 及以下配電網或工業裝置中固定敷設之用。 三、使用特性
1 、工頻額定電壓 Uo/U 為 0.6/1 kV
2 、電纜導體的允許長期工作最高溫度為 70 ℃
3 、短路時（最長持續時間不超過 5s ）電纜導體的允許最高溫度：
導體截面 ≤ 300mm 2 ： 160 ℃
導體截面 ＞ 300 mm 2 ： 140 ℃
4 、電纜敷設時環境溫度應不低于 0 ℃
5 、電纜的阻燃性能符合 GB12666.5-90 標準 A 級或 C 級要求 6 、電纜彎曲半徑不小于電纜外徑 10 倍 四、產品 型號及名稱

型號	名稱
VV	銅芯聚氯乙烯絕緣聚氯乙烯護套電力電纜
VV 22	銅芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜
VV 23	銅芯聚氯乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜

  五、生產范圍

型號		芯數		生產范圍 ( 標稱截面 ) (mm 2 )
銅芯
ZA-VV ZC-VV ZR-DW-VY		1		2.5-630
VV 22 VV 23				10-800
VV		2		1.5-185
VV 22 VV 23				4-185
VV		3		1.5-300
VV 22 VV 23				4-300
型號	芯數		生產范圍 ( 標稱截面 ) (mm 2 )
銅芯
VV VV 22 VV 23	4		4-300
VV VV 22 VV 23	5		4-500
ZC-VV VV 22 VV 23	3+1		4-300
VV VV 22 VV 23	4+1 3+2		4-500

  六、電纜敷設運行條件 在空氣中敷設
1 、單芯電纜平行敷設時中心距離 :185mm 2 及以下為電纜直徑的 2 倍； 240 mm 2 及以上為 90 mm
2 、周圍環境空氣溫度 :40℃
3 、導體的長期最高工作濕度 :70℃ 直埋敷設
1 、單芯電纜不接觸敷設時 , 電纜中心距離為電纜直徑的 2 倍
2 、土壤溫度 : 25℃
3 、導體的長期最高工作溫度 : 70℃
4 、土壤熱阻系數 : 1.0℃.m/w
5 、直埋深度 :0.7m

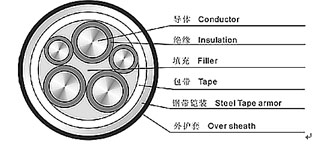

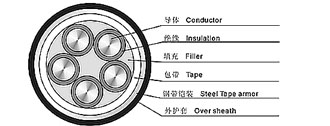

七、產品結構示意圖
