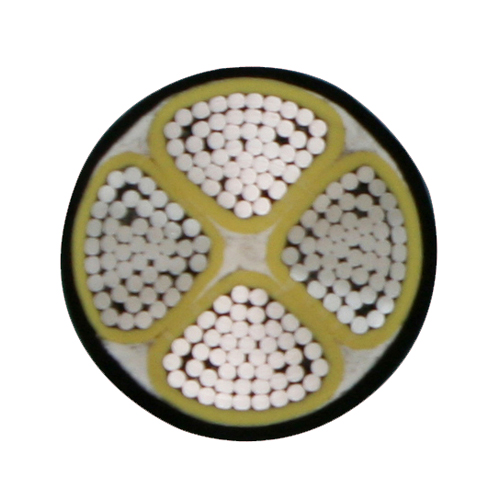

聚氯乙烯絕緣電力電纜VV,VV22,VV32 額定電壓0.6/1kV及 以下聚氯乙烯絕緣電力電纜 GB/T 12706-2002
一、適用范圍     本產品適用于固定敷設在交流50Hz額定電壓為0.6/1kV的輸配電網或工業裝置使用。適宜敷設在車站、化工、石油平臺、礦上、電站、高層建筑等固定場所。
 二、使用特性
1、導體長期允許工作溫度應不超過70℃,短路時（最長持續時間不超過5S）電纜導體的最高溫度：截面≤300為160℃，截面＞300為140℃。
2 、敷設電纜時的環境溫度應不低于0℃,其最小彎曲半徑15D（多芯電纜）和20D（單芯電纜），D：電纜實際外徑。
3、一根或二根單芯電纜不允許敷設在鐵層管道中。
三、型號及規格 1、電纜的型號、名稱及主要用途見表1 表1 電纜的型號及名稱

型  號		名   稱	主 要 用 途
VV	VLV	聚氯乙烯絕緣聚氯乙烯護套電力電纜	敷設在室內、隧道內、管道中電纜不能受機械外力作用
VV22	VLV22	聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜	敷設在地下，電纜能承受一定機械外力作用，但不能承受大的拉力
VV32	VLV32	聚氯乙烯絕緣聚細鋼絲鎧裝聚氯乙烯護套電力電纜	敷設在水中，電纜能承受相當的拉力

   2、電纜芯數及截面范圍見表2 表2 電纜標稱截面

型   號		芯 數	標稱截面mm2
銅芯	鋁芯		銅	鋁
VV	VLV	1	1.5～630	2.5～800
VV VV22 VV32	VLV VLV22 VV32	2	1.5～630 1.5～500	2.5～800 2.5～630
VV VV22 VV32	VLV VLV22 VV32	3	1.5～500 1.5～500	2.5～630 2.5～630
VV VV22 VV32	VLV VLV22 VV32	3+1	1.5～500 1.5～500	2.5～500 2.5～500
VV VV22 VV32	VLV VLV22 VV32	4	1.5～400	2.5～400
VV VV22 VV32	VLV VLV22 VV32	3+2、4+1	1.5～400	2.5～400
VV VV22 VV32	VLV VLV22 VV32	5	1.5～300	2.5～400

3、四芯電纜的第四芯（中性線芯）的截面見表3 表3 標稱截面

標稱截面mm2
主線芯	中性線芯	主線芯	中性線芯
4	2.5	95	50
6	4	120，150	70
10	6	185	95
16	10	240	120
25，35	16	300	150
50	25	400	185
70	35

四、主要技術性能     1、單芯電纜的線芯為圓形，多芯電纜線芯截面為35mm2及以下者其線芯應為圓形、扇形或半圓形，線芯截面在50mm2及以上者應為扇形或半圓形，四芯電纜中第四芯（中性線芯）可為圓形或扇形。16mm2及以下者允許由單根導線構成，25mm2及以上者應由多根單線組成。扇形或半圓形線芯，如由多根單線構成時，應當緊壓。 2、多芯電纜的絕緣線芯分色見表4 表4 優先色序

芯  數	線 芯 顏 色
	主線芯	中性線芯	地線
2 3 4 3+2 4+1 5	紅 紅、黃、綠 紅、黃、綠 紅、黃、綠 紅、黃、綠 紅、黃、綠	淺藍 - 淺藍 淺藍 淺藍 淺藍	- - - 黑 黑 黑

   3、成品電纜導電線芯的直流電阻應符合表5規定，各種規格的計算外徑和參考重量見表5至表9 表5 導體截面與直流電阻

標稱截面mm	20℃導體電阻 Ω/km不大于		標稱截面mm	20℃導體電阻 Ω/km不大于
	銅芯	鋁芯		銅芯	鋁芯
1.5 2.5 4.0 6.0 10 16 25 35 50 70 95	12.1 7.41 4.61 3.08 1.83 1.15 0.727 0.524 0.387 0.268 0.193	12.1 7.41 4.61 3.08 1.91 1.20 0.868 0.641 0.443 0.320	120 150 185 240 300 400 500 630 800	0.153 0.124 0.0991 0.0754 0.0601 0.0470 0.0366 0.0283 0.0221	0.253 0.206 0.164 0.125 0.100 0.0778 0.0605 0.0469 0.0367

  表6非鎧裝型單芯、雙芯、三芯電纜外徑與重量

截面 mm2	單   芯			截面 mm2	雙   芯			截面 mm2	三   芯
	近似外徑 （mm）	近似重量（kg/km）			近似外徑 （mm）	近似重量（kg/km）			近似外徑 （mm）	近似重量（kg/km）
		VV	VLV			VV	VLV			VV	VLV
1×1.5 1×2.5 1×4.0 1×6.0 1×10 1×16 1×25 1×35 1×50 1×70 1×95 1×120 1×150 1×185 1×240 1×300 1×400	6.2 6.5 7.4 7.9 9.2 10.3 12.0 13.1 15.2 16.6 19.2 20.6 23.1 25.4 28.7 31.7 35.4	52.1 64.6 89.3 111.8 164.3 233.9 341.5 444.4 617.0 791.3 1081.6 1303.3 1630.7 2018.7 2631.3 3251.4 4174.8	49.6 64.9 75.6 103.5 134.7 186.7 229.9 304.5 372.9 499.5 579.0 721.3 885.3 1131.7 1383.9 1747.0	2×2.5 2×4.0 2×6.0 2×10 2×16 2×25 2×35 2×50 2×70 2×95 2×120 2×150 - - - -	7.0×9.8 7.×10.6 8.×12.3 8.×13.6 10.1×16.2 19.2 22.6 24.8 22.6 25.3 28.9 31.3 34.5 - - -	105.5 131.7 183.6 230.3 340.3 548.5 797.5 1035.2 1177.6 1616.5 2176.3 2685.3 3300.0 - - - -	101.5 134.8 157.8 218.7 349.2 487.3 604.6 590.7 765.2 1002.0 1197.5 1462.1 - - - -	3×1.5 3×2.5 3×4.0 3×6.0 3×10 3×16 3×25 3×35 3×50 3×70 3×95 3×120 3×150 3×185 3×240 - -	11.4 12.2 14.1 15.2 17.9 20.3 23.9 26.4 25.4 28.8 32.9 35.8 39.5 44.0 49.6 -	156.2 193.7 269.7 343.1 505.7 725.6 1053.3 1388.5 1712.7 2377.5 3205.4 3942.5 4870.3 6019.9 7764.8 - -	128.8 148.4 196.2 234.0 322.6 426.7 588.0 745.6 832.4 1100.6 1443.9 1710.7 2113.3 2592.6 3301.2 - -

    表7 非鎧裝、四芯電纜的外徑與重量

截面mm2	四芯（三大一小不等截面）			截面mm2	四芯（等截面）
	近似外徑 （mm）	近似重量（kg/km）			近似外徑 （mm）	近似重量（kg/km）
		VV	VLV			VV	VLV
3×4.0+1×2.5 3×6.0+1×4 3×10+1×6 3×16+1×10 3×25+1×16 3×35+1×16 3×50+1×25 3×70+1×35 3×95+1×50 3×120+1×70 3×150+1×70 3×185+1×95 3×240+1×120	14.7 16.1 18.8 21.5 22.6 24.8 27.5 31.5 35.7 38.7 42.8 47.7 53.8	306.6 398.6 584.3 856.7 1177.3 1484.2 2003.3 2750.9 3739.6 4603.1 5615.6 7043.7 8999.3	218.1 265.0 364.9 496.9 612.9 733.9 967.9 1256.9 1684.6 1945.4 2373.6 3029.1 3791.9	4×4.0 4×6.0 4×10 4×16 4×25 4×35 4×50 4×70 4×95 4×120 4×150 4×185 4×240	15.2 16.4 19.5 22.1 26.2 29.0 28.2 32.3 38.8 40.0 43.6 19.1	333.3 424.5 649.7 927.9 1371.0 1800.3 2242.6 3118.7 4231.0 5223.9 6426.2 7952.8	235.4 279.1 405.6 529.4 751.4 939.9 1068.7 1416.2 1882.3 2248.2 2749.9 3382.2

表8 鋼帶鎧裝型雙芯及三芯電纜外徑與重量

截面mm2	雙    芯			截面mm2	三    芯
	近似外徑	近似重量（kg/km）			近似外徑	近似重量（kg/km）
		VV22	VLV22			VV22	VLV22
2×4.0 2×6.0 2×10 2×16 2×25 2×35 2×50 2×70 2×95 2×120 2×150 2×185 2×240	16.2 17.2 19.7 22.0 25.4 27.6 26.9 29.9 33.7 36.1 39.8	379.4 446.9 604.4 784.8 1077.0 1342.8 1729.7 2247.9 2209.3 3494.1 4229.0	330.5 374.2 482.2 585.5 766.8 912.2 1142.8 1396.6 1735.0 2006.3 2391.0	3×4.0 3×6.0 3×10 3×16 3×25 3×35 3×50 3×70 3×95 3×120 3×150 3×185 3×240	16.9 18.0 20.7 23.1 24.7 27.2 29.9 33.4 37.8 40.6 44.7 49.3 55.2	436.7 522.6 717.4 965.7 1319.7 1684.2 2324.2 3080.0 4021.2 4840.9 5892.4 7179.1 9105.5	346 396 498 606 799 860 1055.6 1372.5 2100 2433 2914 3493 4346

  表9 鋼帶鎧裝型四芯電纜外徑與重量

截面mm2	四芯（三大一?。?/td>			截面mm2	四芯（等截面）
	近似外徑	近似重量（kg/km）			近似外徑	近似重量（kg/km）
		VV22	VLV22			VV22	VLV22
3×4.0+1×2.5 3×6.0+1×4 3×10+1×6 3×16+1×10 3×25+1×16 3×35+1×16 3×50+1×25 3×70+1×35 3×95+1×50 3×120+1×70 3×150+1×70 3×185+1×95 3×240+1×120	17.5 18.9 21.6 24.3 25.4 27.6 32.2 36.1 40.4 43.8 47.8 52.8 59.2	481.2 589.3 806.7 1111.9 1444.9 2105.5 2592.0 3550.8 4625.9 5601.3 6728.4 8278.8 10453.3	392.8 455.8 587.3 752.1 880.5 1027.3 1656.6 2056.9 2570.9 2943.5 3486.4 4264.2 5245.9	4×4.0 4×6.0 4×10 4×16 4×25 4×35 4×50 4×70 4×95 4×120 4×150 4×185 4×240	18.0 19.2 22.3 24.9 23.4 29.2 33.1 36.9 43.7 45.1 49.3 54.8	513.6 619.2 880.3 1194.7 1527.9 2288.3 2985.1 3924.2 5239.9 6250.2 7614.3 9282.0	415.7 473.8 636.2 796.3 908.0 1240.4 1811.3 2221.7 2891.2 3274.5 3938.0 4711.4.

  4、成品電纜在室溫下應經受交流50Hz，3.5kV持續5min的電壓試驗，試驗過程中絕緣應不擊穿。 5、成品電纜的絕緣電阻應符合以下規定：  體積電阻率ρ：在20℃時≥1013Ω•cm在最高額定電壓溫度時≥1010Ω•cm    絕緣電阻常數K1:在20℃時≥36.7MΩ•km；在最高額定溫度時≥0.037MΩ•km. 五、檢驗 1、電纜樣品在室溫下應經受2.4kV持續4h的長期交流高壓試驗而不擊穿。 2、成品電纜上的絕緣和護套應進行機械性能和熱老化性能試驗。 3、聚氯乙烯絕緣和護套應經受高溫耐壓實驗，抗開裂（熱沖擊）試驗以及低溫性能試驗。 4、聚氯乙烯絕緣應進行吸水試驗，護套應進行不延燃試驗 六、交貨長度 1、每根成品電纜不得低于100m長度或由雙方協定任意長度交貨。 2、電纜的成盤交貨允許80kg及以下的短段成圈交貨。 3、允許根據協議任何長度交貨。
