電梯專用監控視頻綜合電纜

[當前欄目：電梯隨行組合電纜]????? [發布日期：2016-12-06]

SYV-75-4+TVVB 2*1.0 電梯專用監控視頻綜合電纜

產品名稱：電梯專用監控視頻綜合電纜TVVBG-TV SYV75-3＋RV2*0.75 TVVBG-TVSYV75-5＋RV2*1.0

產品型號： TVVBG-TV SYV75-3＋RV2*0.75 TVVBG-TVSYV75-5＋RV2*1.0

產品價格：電議特價：電議

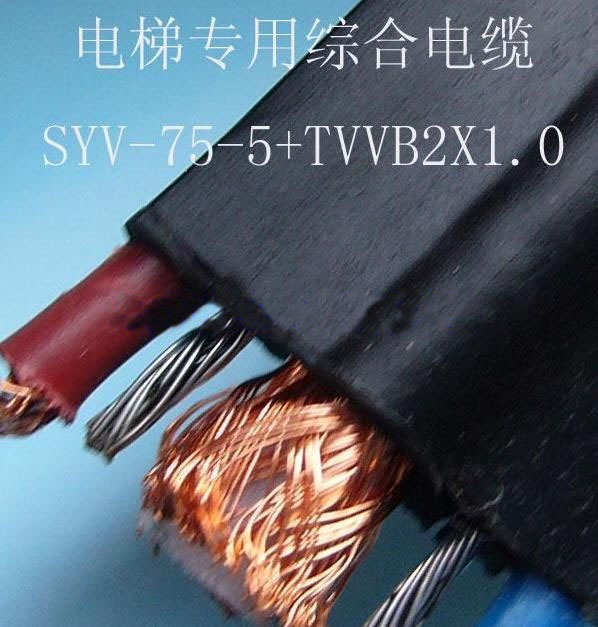

SYV-75-5+TVVB 2*1.0 電梯專用監控視頻綜合電纜

電梯專用監控視頻綜合電纜TVVBG-TV SYV75-3＋RV2*0.75 TVVBG-TVSYV75-5＋RV2*1.0

電梯專用監控視頻綜合線，具有傳輸距離遠，良好的抗干擾能力，廣泛用于電梯監控場合，可以根據客戶具體使用場合定制電梯監控專用視頻線材。

詳細介紹

產品工藝及特點：參照 GB/T14864-93 GB5023.6-97

1、電梯電纜線芯采用特殊耐彎折材料，使芯線的抗彎曲性能達到最佳水平。

2、電梯電纜外護套使用特殊彈性PVC塑料，使線纜的抗疲勞性能優良。

安裝須知：

1、電梯專用視頻線應與電梯隨行電纜保持至少150MM距離以避免電梯運行時產生強烈干擾，線纜使用彎曲半徑符合標準要求TSYV-75-3 為50MM TSYV-75-4 為70MM。

2、電纜安裝使用時應自由垂吊，充分退扭，不得有打結和波浪狀等情形出現以避免使信號傳輸不穩定。

3、電纜中的懸掛加強芯（鋼絲繩）剝離后應固定，承受線纜自身重量及拉力，兩股加強芯應保持拉力一致以避免運動時電纜變形受損。

4、電梯轎廂壓縮緩沖器時，電纜不得與底部坑面和轎廂底邊框接觸以免損傷電纜。

5、電纜接頭不得有虛焊、脫焊等情況，應進行牢固度測試（適當?shù)牧Χ扔谶B接器與電纜上，接頭處不得發生脫落、斷裂等情況）。

6、電纜安裝時，電纜活動部分應注意避開電梯井中未清理余留物（如鋼筋，水泥突起等），以免電纜運行時勾掛或磨損從而損壞電纜。

7、電纜使用壽命：安裝長度為200米以下時，建議采用 TSYV-75-3線纜，超過200米時采用TSYV-75-4 線纜，電纜轉接（從弱電豎井至監控室）采用SYV-75-5線纜以確保視頻信號傳輸質量?jī)?yōu)良。

視頻信號傳輸一般采用直接調制技術、以基帶頻率（約8MHz帶寬）的形式，最常用的傳輸介質是同軸電纜。同軸電纜是專門設計用來傳輸視頻信號的，其頻率損失、圖像失真、圖像衰減的幅度都比較小，能很好的完成傳送視頻信號的任務。

　　視頻信號傳輸線有同軸電纜(不平衡電纜)、平衡對稱電纜(電話電纜)、光纜。平衡對稱電纜和光纜一般用于長距離傳輸，對于賓館酒店等建筑一般采用同軸電纜傳輸視頻基帶信號的傳輸方式。當采用75－5同軸電纜時，一般傳輸距離在300m時，應考慮使用電纜補償器。如采用75－9同軸電纜時，攝像機和監視器間的距離在500m以內可不加電纜補償器。

電梯視頻干擾的成因和解決辦法

一、電梯監控的電纜選擇

　　監控在電梯中應用必須考慮其不斷上下運動的特殊性，要求布線上有別于固定點監控的穿管（槽）的方式，必須用機械強度較高抗拉拽的傳輸電纜，一般工程商在布線上都重視了使用高強度電纜的環節，傳輸電纜的電氣特性卻沒有引起足夠重視，致使電梯干擾現象普遍存在。

　　由于電梯間是一個近乎封閉的狹小空間，而且電梯間存在控制、照明、風扇等很多電纜，所以給視頻電纜的布線增加難度，根據實際分析在電梯監控中電纜的選擇上應遵循以下原則。

1、滿足抗拉強度：電梯電纜中有一半是用來延伸用的，高層電梯最多可達100多米，一百米電纜的自重就是近百公斤，所以電纜必須要有足夠的抗拉強度。現在市場上已有

自承式扁平復合電梯監控專用電纜，這種電纜將視頻同軸電纜、電源線、數據線和鋼絞線復合到一起，做成一根扁平的帶狀電纜(TSYV75-5+TVVB2X1.0+G)，這樣整條電纜的拉力由鋼絞線來承受，抗拉強度非常好，不會在電梯運行中，由于重力原因拉斷信號電纜。

　　2、良好的電氣參數：電纜在隨著電梯上下運動的過程中，中間會有一段受重力作用發生彎曲變形，造成電纜的阻抗和分布電容等電氣參數發生變化。質量不好的電纜在受力變形時，參數變化大，就會引起阻抗不匹配、視頻衰減增大并產生信號反射，這就會導致視頻信號信噪比下降，產生視頻干擾，所以應盡量選用屏蔽好的、線徑粗的視頻電纜，以阻止干擾信號 “入侵”。實踐證明，SYWV的同軸電纜優于SYV，多層屏蔽的優于單層屏蔽。

二、電梯監控的布線技巧

　　電梯監控布線中，大多采用與其他電纜捆扎的辦法，但由于其他電纜中的交流信號會通過傳輸電纜向外泄漏，視頻線與其長距離平行捆扎時它們就等于是一副“天線”，這樣干擾信號會耦合進視頻信號中，出現視頻干擾現象。所以在布線中盡量縮短視頻電纜與其它電纜的平行捆扎長度，有條件的話，可以將視頻電纜從電梯豎井中間點固定，從其它通道（電纜豎井）引回主控室，這樣可以避免交流聲輻射耦合干擾。有條件的工程，可將電梯所用的控制線及照明電纜采用屏蔽線，減少對外輻射，避免視頻干擾。

三、電梯監控的變頻調速器干擾

　　現在電梯中基本都是使用交流變頻調速技術，而變頻調速器本身具有很強的高頻寄生干擾，根據實測結果，變頻調速器輻射帶寬為0~10 MHz,且干擾信號幅度非常強。0~6 MHz的視頻基帶信號剛好處在這一頻帶，干擾信號可以從電源線和空間兩種途徑侵入視頻信號中，影響圖像監視效果。這是造成電梯干擾的主要原因，也是最不好解決的干擾問題。

四、電源干擾及其它干擾因素

　　在電梯監控中，攝像機電源最好是從主控室直接直流供電，無法直接供電的可選擇從電梯轎箱中照明電源取電，但目前多數電梯廠家的電梯內照明都是熒光燈照明，這一類燈具又都使用了電子鎮流器，電子鎮流器工作時，也會產生很強的交流寄生干擾輸出，也可能干擾視頻信號。

五、電梯干擾的避免和解決辦法

　　電梯視頻干擾的主要成因以上已經進行了詳細的分析，只要找準干擾產生的原因，干擾問題就可以迎刃而解，解決電梯干擾應主要從以下幾點入手。

1. 選擇衰減系數小、屏蔽性能好、抗拉強度高的視頻電纜，這樣可以提高自身的抗干擾能力，減小視頻衰減，阻止干擾信號從視頻電纜屏蔽層“入侵”干擾

2. 合理地布線：合理地布線科有效地避免干擾信號通過電纜“耦合”起來，盡量減少與其它電纜的平行捆扎距離，使視頻電纜遠離干擾源，從而“避免”干擾。

3. 使用干凈的電源，防止電源干擾，最好采用機房集中供電，避免電源干擾，從電源進入視頻信號中的干擾也是最難解決的干擾問題。若不能判斷干擾信號從什么地方引入系統，首先判斷是否是電源干擾，找一塊蓄電池，直接給攝像機供電，若干擾排除則證明是電源干擾，不能排除則是證明是傳輸電纜中的入侵干擾。
