TVVB2G+STP電梯網線
電纜型號:TVVB2G+STP
線芯材質:精細純裸無氧銅絲
電纜規格:8C雙絞雙屏蔽超五類網線+電源線
電纜護套:電梯梯纜料
電梯網線 電梯專用 純銅多股超五類網絡監控線電梯網線帶電源線
【電梯網線】基本說明
電梯網線是用于電梯監控中的一種新型線纜,該類線纜采用雙絞網線做信號傳輸?shù)妮d體,芯線采用特殊彎折材料,使芯線的抗彎折性能達到最佳水平;外護套使用特種彈性梯纜料使線纜的抗疲勞性能優良。線纜在電梯中的應用必須考慮其上下運動的特殊性,這種自承式扁平復合電梯網線將雙絞網線、電源線、數據線和鋼絞線復合到一起,做成一根扁平的帶狀電纜這樣整條線的抗拉力由鋼絲來承受,抗拉強度非常好,不會因?yàn)樵陔娞葸\(yùn)行中由于重力原因而將信號電纜拉斷。這一技術較之傳統的
同軸電纜相比,其優勢越來越明顯;
【電梯網線】使用范圍
該電纜采用特殊結構設計,使用壽命長,最大限度提高電梯生產企業運營效率。電梯隨行網線電纜可在懸掛長度較長的情況下提供整體電氣控制,同時承受機械應力。電梯網線應采用鋼絲承載纜芯,可用于長距離懸掛使用場合。
【電梯網線】產品特點
(1)布線方便、線纜利用率高—超五類網線內有四對雙絞網線,可同時傳輸4路視頻信號;或者3路視頻信號、1路控制信號,而且網線比同軸線纜更好敷設;
(2)高柔性、耐彎曲—芯線采用特殊彎折材料使芯線的抗彎折性能達到最佳水平;
(3)傳輸距離遠、傳輸效果好、差分傳輸抗干擾能力強;超5類具有衰減小,串?dāng)_少,并且具有更高的衰減與串?dāng)_的比值(ACR)和信噪比(Structural Return Loss)、更小的時延誤差,性能得到很大提高。超5類線主要用于千兆位以太網(1000Mbps)
(4)價格優惠—網線可以同時傳輸多路信號,其經濟性用戶可根據具體情況核算;
(5)使用安全、抗拉、壽命長—滿足抗拉強度采用高強度鍍鋅雙鋼絲受力承載以確保電纜使用壽命和使用安全;
(6)耐磨、耐候、抗疲勞、抗老化、抗撕裂—外護套使用特種彈性梯纜專用料保持線纜特有的性能。

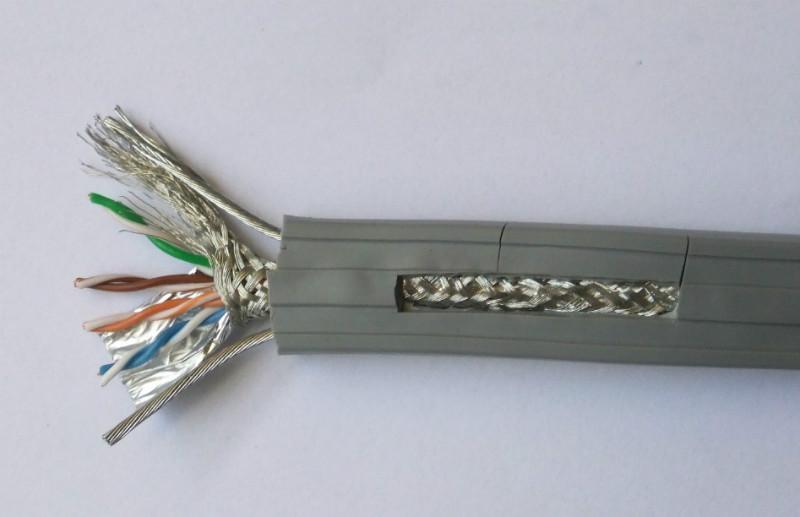

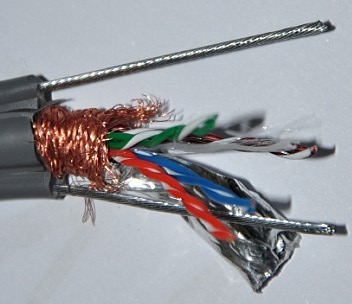

【電梯網線】電纜結構
電梯網線系列的屏蔽結構有如下3種作用:
1、針對高波周數干擾------鋁箔MAYLA繞包屏蔽
2、針對電磁波干擾--------銅網編織屏蔽
3、針對寬帶域干擾--------鋁箔MAYLA繞包加銅網編織屏蔽
超五類網絡監控線(白橙、橙,白綠、藍,白藍、綠,白棕、棕)
電梯網線常用復合電源線2*0.5、2*0.75、2*1.0、2*1.5、2*2.5
鍍鋅雙鋼絲加強件
優質電梯梯纜料,柔軟彈性耐磨、顏色:灰色
【電梯網線】技術指標
溫度范圍: -30℃~+70℃
抗輻射: 80Mrad{80×106cJ/Kg}
一、電梯隨行網線電纜是一字排列時:
1、自由使用長度大于35m;
2、運行速度大于1.6m/s
應考慮在電纜中增加承力元件,承力元件一般為鍍鋅軟鋼絲繩或纖維繩如芳綸紗。
二、電梯隨行網線電纜是梅花絞合排列時:
1、自由懸掛長度大于80m;
2、運行速度為4.0m/s-10.0m/s
應考慮在電纜中增加承力元件,承力元件一般為鍍鋅軟鋼絲繩。
【電梯網線】安裝使用
電梯網線使用前應自由垂吊,充分退扭(避免線纜出現打結或波浪扭曲);
鋼絲加強件剝離后應進行固定,同時應承受線纜自身重量以及運行拉力;
電梯網線兩條鋼絲加強件剝離后應保持對稱一致拉力,其所受拉力與平均值偏差應小于5%,
電梯轎廂壓縮電梯緩沖器時,電梯專用網線不得與底坑和轎廂底邊框接觸;
電梯網線安裝時線纜視頻、電源接口不得有虛焊、脫焊且應固定牢實
