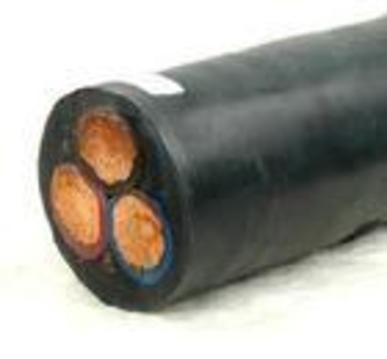

UGF,UGEFP,UGEFHP高壓盾構機橡套軟電纜

[當前欄目：盾構機電纜]????? [發布日期：2014-07-10]

　　UGF高壓盾構機橡套軟電纜 3.6/6KV橡套軟高壓電纜 6/10KV橡膠軟高壓電纜 3.6/6KV橡套高壓軟電纜－6/10KV高壓橡套電纜

　　1、型號及名稱： UGF-6000V橡套軟電纜 UGFP高壓橡套電纜

　　UG-6000V礦用橡套軟電纜 6000高壓橡套電纜 6KV高壓橡套電纜 10000V橡套高壓電纜 10KV橡套高壓電纜 UGF10KV橡套高壓電纜 UG10KV高壓橡套電纜

　　2、執行標準：TLL/J30-2000 3、用途：交流額定電壓6kv及以下移動配電裝置及礦山采掘機械；起重運輸機械等。

　　4、使用特性：電纜的額定電壓為6kv；

　　電纜的長期工作溫度為+65℃。

　　電纜的最小彎曲半徑為電纜直徑的6倍。

　　5、電纜的規格應符合表1規定

　　芯數×截面導體結構 根數/線徑絕緣標稱厚度護套標 稱厚度標稱外徑電線主芯直流電阻

　　歐/千米

　　主線芯地線芯

　　ugf 3×6+1×6 84/0.30 4.5 1.4 6.0 40.3 3.30

　　ugf 3×10+1×10 84/0.40 4.5 1.6 6.0 43.8 1.91

　　ugf 3×16+1×16 126/0.40 4.5 1.6 6.0 46.8 1.21

　　ugf 3×25+1×16 196/0.40 4.5 1.6 6.0 49.3 0.78

　　ugf 3×25+1×16 276/0.40 4.5 1.6 6.0 52.0 0.554

　　6、技術性能：

　　20℃時導體直流電阻見表1。

　　成品電纜線芯間的絕緣電阻，換算到長度1km，溫度為20℃，應不小于100兆歐。

　　成品電纜的主線芯間及主線芯與接地線間，應能經受交流50赫茲15000伏電壓試驗5分鐘不擊穿。

　　7、交貨要求：

　　電纜的交貨長度應不小于100m允許長度不小于20m

　　短段電纜交貨，其交貨數量應不超過交貨總長度的10％

　　長度計量誤差應不超過±0.5％。

　　盾構機高壓橡套軟電纜UGEFP、UGEFHP

　　額定電壓：3.6/6kV 產品標準：SL.JT215—90 UGEFP和UGEFHP型電纜由3根絕緣的主線芯和1個（或3個）地線組成。成纜后外面擠包黑色氯丁橡皮護套。該電纜采用導體、絕緣、電場均勻、安全可靠。導體長期工作溫度可達90，

　　最低環境溫度：UGEFP型電纜-15℃，UGEFHP型電纜為-35℃

　　導電線芯：采用鍍錫軟銅線，其性能符合GB3956—83。

　　導體：導體外面擠包半導電橡皮絕緣：采用乙丙橡皮，其性能符合GB7594.8—87中XJ—30A型。絕緣：絕緣外面擠包半導電橡皮

　　地線：導體包覆半導電橡皮。

　　成纜：3個主線和1個地線圍繞半導電橡皮填芯按右向成纜。3個地線時分別放在主線芯之間，不增加成纜外徑。護套：護套橡皮性能符合GB7594.7—87中XH—03A型護套橡皮。UGEFP型電纜采用黑色氯丁橡皮護套。UGEFHP型電纜采有黑色耐寒氯丁橡皮護套。

　　電纜標志：電纜的表面印有型號、電壓、規格及制造廠名稱。
