WDZ-RYJY，WDZ-RYJYP無鹵低煙阻燃交聯聚烯烴絕緣環保軟電線電纜

[當前欄目：低煙無鹵阻燃電纜]????? [發布日期：2016-12-02]

一、產品名稱：無鹵低煙阻燃交聯聚烯烴絕緣環保軟電線電纜
二、產品標準
1 、結構和相關理化性能參照采用 GB5023.3-97 、 GB5023.5-97 、 JB8734.3-98 、 JB8734.5-98 。
2 、阻燃性能參照采用 GB/T18380.3-2001(A 類、 B 類或 C 類 ) 。
3 、無鹵低煙性能參照采用 GB/T17650.2 ， GB/T17651.2 。
4 、環保性能參照和 EN 71-3 （ A1 ： 2000 ）《特定元素的過境規定（重金屬含量的過境規定）》。

三、型號名稱（見表 1 ）

表 1

型號	名稱
WDZA-RYJ-HH WDZB-RYJ-HH WDZC-RYJ-HH	無鹵低煙阻燃 A （ B 、 C ）類銅芯化學交聯聚烯烴絕緣環保軟線
WDZA-RYJS-HH WDZB-RYJS-HH WDZC-RYJS-HH	無鹵低煙阻燃 A （ B 、 C ）類銅芯化學交聯聚烯烴絕緣雙絞型環保軟線
WDZA-RYJB-HH WDZB-RYJB-HH WDZC-RYJB-HH	無鹵低煙阻燃 A （ B 、 C ）類銅芯化學交聯聚烯烴絕緣扁平型環保軟線

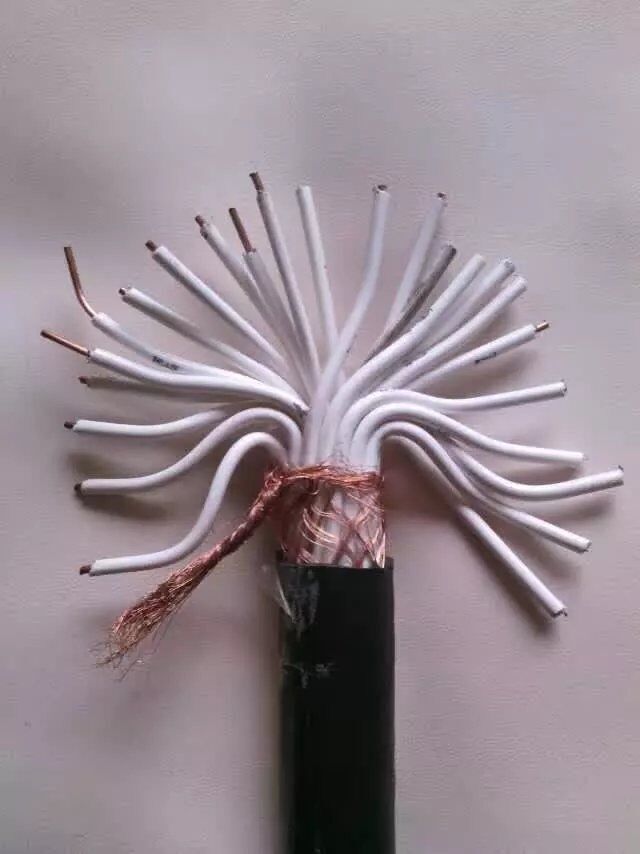

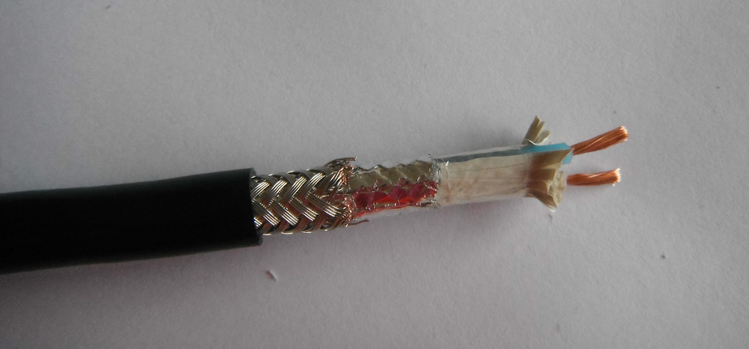

WDZA-RYJYP-HH WDZB-RYJYP-HH WDZC-RYJYP-HH	無鹵低煙阻燃 A （ B 、 C ）類銅芯化學交聯聚烯烴絕緣聚烯烴護套屏蔽環保軟電纜

四、產品規格（見表 2 ）

表 2

型號	額定電壓 V	標稱截面 mm 2	芯數
WDZA-RYJ-HH WDZB-RYJ-HH WDZC-RYJ-HH	450/750	0.5 ～ 240	1
WDZA-RYJS-HH WDZB-RYJS-HH WDZC-RYJS-HH	300/500	0.5 ～ 2.5	2
WDZA-RYJB-HH WDZB-RYJB-HH WDZC-RYJB-HH	300/500	0.5 ～ 0.75	2
WDZA-RYJY-HH WDZB-RYJY-HH WDZC-RYJY-HH	300/500	0.5	2 ～ 37
0.75	2 ～ 37
1	2 ～ 37
1.5	2 ～ 37
2.5	2 ～ 7
4	2 ～ 4
6	2 ～ 4
WDZA-RYJYP-HH WDZB-RYJYP-HH WDZC-RYJYP-HH	300/500	0.5	2 ～ 37
0.75	2 ～ 10
1	2 ～ 10
1.5	2 ～ 4

六、使用特性

1 、額定電壓為：相電壓 / 線電壓是 450/750V 或 300/500V 。
2 、最高長期工作溫度不超過 90 ℃ 。
3 、敷設時的環境溫度在 -25 ℃ 及以上。
4 、敷設時的最小彎曲半徑：電纜外徑小于 25mm 者為 4D ，電纜外徑為 25mm 及以上者為 6D 。
(D 為電纜外徑 )

七、技術性能

1 、導體直流電阻見表 3 。

表 3

標稱截面 mm 2	0.5	0.75	1	1.5	2.5	4	6
20 ℃ 直流電阻 Ω /km	銅芯	39.0	26.0	19.5	13.3	7.98	4.95	3.30
鍍錫銅芯	40.1	26.7	20.0	13.7	8.21	5.09	3.39
標稱截面 mm 2	10	16	25	35	50	70	95
20 ℃ 直流電阻 Ω /km	銅芯	1.91	1.21	0.780	0.554	0.386	0.272	0.206
鍍錫銅芯	1.95	1.24	0.795	0.565	0.393	0.277	0.210
標稱截面 mm 2	120	150	185	240
20 ℃ 直流電阻 Ω /km	銅芯	0.161	0.129	0.106	0.0801
鍍錫銅芯	0.164	0.132	0.108	0.0817

2 、絕緣電阻
90 ℃ 時絕緣體積電阻率ρ≥ 10 11 Ω ? cm ；
90 ℃ 時絕緣電阻常數 K i ≥ 0.367M Ω? km 。

3 、耐壓試驗
電壓等級 300/500V 的產品經受交流 2000V ， 5min 內不擊穿；
電壓等級 450/750V 的產品經受交流 2500V ， 5min 內不擊穿。

4 、燃燒試驗
成束燃燒試驗：通過 GB/T18380.3-2001 規定的成束燃燒試驗（ A 類、 B 類、 C 類）；
燃燒煙密度試驗：透光率 ≥ 60% ；
燃燒氣體腐蝕性試驗： PH 值 ≥ 4.3 ，電導率≤ 10μS/mm 。

5 、絕緣熱延伸試驗（ 200 ℃ ， 0.2MPa ， 15min ）
負荷下伸長率 ≤ 175% ，冷卻后永久變形率 ≤ 25% 。

6 、絕緣和護套的力學性能
交聯聚烯烴絕緣：原始抗張強度 ≥ 10MPa ；原始斷裂伸長率 ≥125% ；
老化后抗張強度變化率≤± 30% ；老化后斷裂伸長率 ≤±30% 。
聚烯烴護套：原始抗張強度 ≥ 9MPa ；原始斷裂伸長率 ≥125% ；
老化后抗張強度變化率≤± 30% ；老化后斷裂伸長率 ≤±30% 。

八、產品特點
該系列產品克服了國內傳統無鹵低煙阻燃電線電纜對有害重金屬不作限量、阻燃性能不理想、長期浸水后絕緣電阻大幅下降、廢棄時仍會造成環境的二次污染等問題，主要具有以下優點：
1 、不含鹵素，也幾乎不含 “鉛、汞、砷、銻、鎘、鉻、硒、鋇”等八種有毒有害重金屬元素；
2 、成束燃燒試驗可達到 A 類，燃燒時發煙量少，透光率高；
3 、燃燒無腐蝕性氣體產生；
4 、熱穩定性好，壽命長；
5 、性能 / 價格比高。

九、交貨長度
1 、交貨電纜的長度不小于 100m ，允許長度不小于 10m 的短段交貨，其數量不超過交貨總長度的 10% ；
2 、根據雙方的協議，允許任何長度交貨；
3 、長度計量誤差不超過± 0.5% 。
