本產品適用于電子計算機網絡及控制系統，抗干擾性能要求較高本質安全系統的檢測裝置和儀器儀表連接。
一、執行標準：Q/ZH09.3-2010(參照BS5308)
二、使用條件：
1、交流額定電壓U₀/U為300/500V，電纜允許工作溫度：聚氯乙烯絕緣分70℃、105℃；聚乙烯絕緣為70℃；交聯聚乙烯絕緣為90℃，且安裝敷設時的環境溫度不低于0℃。
2、金屬帶繞包屏蔽或鋼絲、鋼帶鎧裝電纜允許彎曲半徑應不小于電纜外徑的12倍，非鎧裝軟電纜或編織屏蔽電纜不小于電纜外徑的6倍。
三、本安計算機電纜型號及名稱

型號	名稱
IA-DJYVP	銅芯聚乙烯絕緣聚氯乙烯護套銅線編織總屏蔽本安型計算機電纜
IA-DJYVPR	銅芯聚乙烯絕緣聚氯乙烯護套銅線編織總屏蔽本安型計算機軟電纜
IA-DJYPV	銅芯聚乙烯絕緣聚氯乙烯護套銅線編織分屏蔽本安型計算機電纜
IA-DJYPVR	銅芯聚乙烯絕緣聚氯乙烯護套銅線編織分屏蔽本安型計算機軟電纜
IA-DJYPVP	銅芯聚乙烯絕緣聚氯乙烯護套銅線編織分屏總屏本安型計算機電纜
IA-DJYPVPR	銅芯聚乙烯絕緣聚氯乙烯護套銅線編織分屏總屏本安型計算機軟電纜
IA-DJYVP2	銅芯聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包總屏蔽本安型計算機電纜
IA-DJYVP2R	銅芯聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包總屏蔽本安型計算機軟電纜
IA-DJYP2V	銅芯聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽本安型計算機電纜
IA-DJYP2VR	銅芯聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽本安型計算機軟電纜
IA-DJYP2VP2	銅芯聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏總屏本安型計算機電纜
IA-DJYP2VP2R	銅芯聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏總屏本安型計算機軟電纜
IA-DJYVP3	銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽本安型計算機電纜
IA-DJYVP3R	銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽本安型計算機軟電纜
IA-DJYP3V	銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽本安型計算機電纜
IA-DJYP3VR	銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽本安型計算機軟電纜
IA-DJYP3VP3	銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏本安型計算機電纜
IA-DJYP3VP3R	銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏本安型計算機軟電纜
IA-DJYVP22	銅芯聚乙烯絕緣聚氯乙烯護套銅線編織總屏蔽鋼帶鎧裝本安型計算機電纜
IA-DJYPV22	銅芯聚乙烯絕緣聚氯乙烯護套銅線編織分屏蔽鋼帶鎧裝本安型計算機電纜
IA-DJYPVP22	銅芯聚乙烯絕緣聚氯乙烯護套銅線編織分屏總屏鋼帶鎧裝本安型計算機電纜
IA-DJYVP2-22	銅芯聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包總屏蔽鋼帶鎧裝本安型計算機電纜
IA-DJYP2V22	銅芯聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽鋼帶鎧裝本安型計算機電纜
IA-DJYP2VP2-22	銅芯聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏總屏鋼帶鎧裝本安型計算機電纜
IA-DJYVP3-22	銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽鋼帶鎧裝本安型計算機電纜
IA-DJYP3V22	銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽鋼帶鎧裝本安型計算機電纜
IA-DJYP3VP3-22	銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏鋼帶鎧裝本安型計算機電纜
IA-DJYVP32	銅芯聚乙烯絕緣聚氯乙烯護套銅線編織總屏蔽鋼絲鎧裝儀表本安型計算機電纜
IA-DJYPV32	銅芯聚乙烯絕緣聚氯乙烯護套銅線編織分屏蔽鋼絲鎧裝本安型計算機電纜
IA-DJYPVP32	銅芯聚乙烯絕緣聚氯乙烯護套銅線編織分屏總屏鋼絲鎧裝本安型計算機電纜
IA-DJYVP2-32	銅芯聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包總屏蔽鋼絲鎧裝本安型計算機電纜
IA-DJYP2V32	銅芯聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽鋼絲鎧裝本安型計算機專用電纜
IA-DJYP2VP2-32	銅芯聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏總屏鋼絲鎧裝本安型計算機電纜
IA-DJYVP3-32	銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽鋼絲鎧裝本安型計算機電纜
IA-DJYP3V32	銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽鋼絲鎧裝本安型計算機電纜
IA-DJYP3VP3-32	銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏鋼絲鎧裝本安型計算機電纜

四、產品規格范圍

對數：1~24對。
Pair No.:1~24 pairs.
每對芯數：二芯（稱二線組）或三芯（稱三線組）。
導體截面：0.5mm²、0.75mm²、1.0mm²、1.5mm²、2.5mm²。
五、主要技術參數
1、20℃時導體直流電阻

導體標稱截面 mm2	導體根數/單絲直徑 mm			20℃時導體直流電阻Ω/km
	A	B	R	A、B	R
0.5	1/0.80	7/0.30	16/0.20	≤36.0	≤39.0
0.75	1/0.97	7/0.37	24/0.20	≤24.5	≤26.0
1.0	1/1.13	7/0.43	32/0.20	≤18.1	≤19.5
1.5	1/1.38	7/0.52	30/0.25	≤12.1	≤13.3
2.5	1/1.78	7/0.68	49/0.25	≤7.41	≤7.98

2、20℃絕緣電阻

性能項目	PVC絕緣	PE、XLPE絕緣
20℃絕緣電阻MΩ.km	≥25	≥500

3、電纜應經受工頻交流電壓試驗：2000V/1min絕緣不發生擊穿，試驗溫度為環境溫度。
4、工作電容(1HZ )線芯與線芯≤90PF/m。
5、分布電感(1HZ)≤60uH/m
6、電磁干擾感應電壓（干擾磁場400A/m）≤5mV.
7、靜電感應電壓（靜電電壓20KV)<1V
8、輻射場透入強度（干擾場強120dBuV，干擾場頻率200MHZ)≤66dBuV.

例：IA DJ  Y  P3  V  P3 —32
 IA:本安型代號

     DJ：計算機專用電纜系列代號
Y：聚乙烯絕緣
P3：鋁塑復合帶繞包分屏蔽
V：聚氯乙烯內護層
P3：鋁塑復合帶繞包總屏蔽
32：鋼絲纏繞鎧裝聚氯乙烯護套
絕緣或護套材料：Y-聚乙烯擠包絕緣或護套
                V-聚氯乙烯擠包絕緣或護套
                YJ-交聯聚乙烯擠包絕緣
阻燃性能分：ZRA-A類阻燃（A類阻燃性能最佳）
            ZRB-B類阻燃
            ZRC、ZR-C類阻燃。
阻燃型電纜在基本型號前分別加“ZRA-”、“ZRB-”、“ZRC或ZR”表示即可。
鎧裝結構：22-鋼帶鎧裝聚氯乙烯外護套
          23-鋼帶鎧裝聚乙烯外護套
          32-圓形鍍鋅低碳鋼絲纏繞鎧裝聚氯乙烯外護套
          33-圓形鍍鋅低碳鋼絲纏繞鎧裝聚乙烯外護套
  屏蔽材料：P-銅線編織
          P1-鍍錫銅線編織
          P2-銅塑復合帶繞包
          P3-鋁塑復合帶繞包
     導體種類：A-單根導體（型號中省略）
          B-七根絞合導體（在規格后面加“B”表示）
          R-多根絞合導體

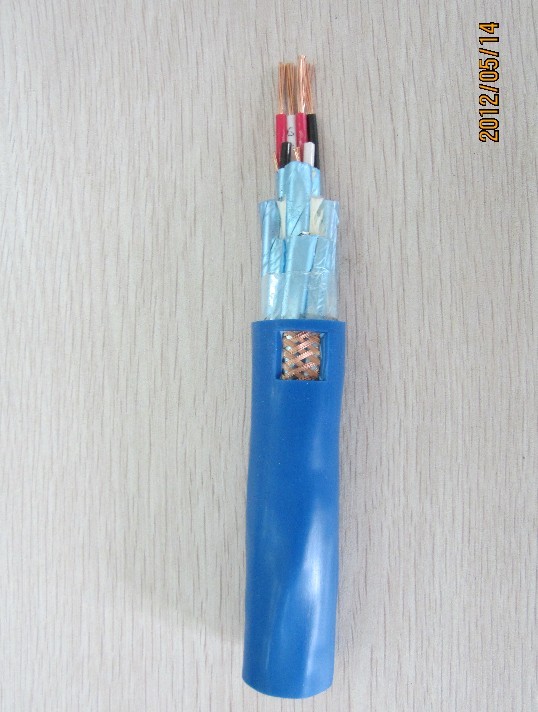

七、本安計算機電纜產品示意圖;
