Technical  Specification  For  Cable

Cable Type
電纜類型

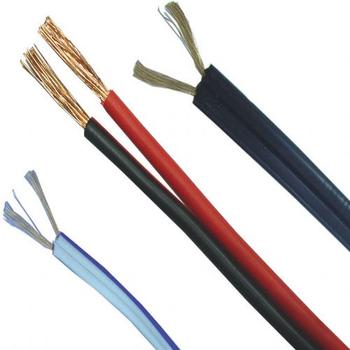

QVR  1.25mmX2C并線

General Description
應用范圍

作為測量、監測和控制電纜適合用在機床制造、成套設備安裝工程、電站、暖氣和空調系統、冷凍設備、辦公自動設備、以及數據處理系統等場合。

Relevant Standards
標準

EN50288-2-2:2003 IEC60227-1:2007

Cable Construction
電纜結構

Conductor
導體

Conductor  Material  導體材質

Bare copper

Constitute Structure 導體結構

26X0.25(±0.008)mm

Strand OD. 絞合外徑

1.47

Insulation
絕緣

Insulation Material 絕緣材質

環保阻燃耐磨105度PVC

Insulation mean Thickness
絕緣平均厚度

1.10

Insulation the thinnest point
絕緣最薄點

0.96

Insulation OD. 絕緣外徑

3.65±0.10mmX7.3±0.15mm

Insulation Colour 絕緣顏色

紅黑

Shield
屏蔽層

-

Jacket
護套

Jacket Material
護套材質

Jacket Colour
護套顏色

Jacket mean Thickness
護套平均厚度

Jacket the thinnest point
護套最薄點

Finished approximate diameter
成品近似外徑

mark
印字

不印字

Electrical Characteristics 電氣性能

Properties產品特性

Max.Conductor DC Resistance at 20℃(Ω/KM)20℃時導體最大直流電阻 （Ω/KM）

16.65

彎曲半徑:         Min Bending radius:

Fixed installation :4*D

Rated Voltage (V)
額定電壓

300/500V

Mobile installation:15*D

Rated Temperature(℃)
額定溫度

固定安裝:-40℃-80℃                                                       移動安裝:-10℃-80℃

阻燃等級：符合VDE0472-804  VW-1

更
改

http://www.zbyz888.com

編制

Allen

審核

批準

日期

2013-6-3

參考原編號：

未注長度單位: mm
