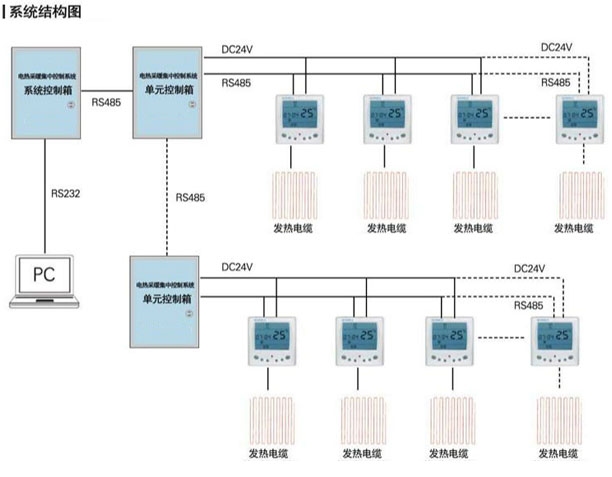

1、發熱電纜采暖集中控制系統結構圖

2、系統簡介：
發熱電纜采暖集中控制系統，是針對電熱采暖的集中監測、控制、管理、計費等需求而開發的智能管理系統。采用成熟可靠的工業級485通訊協議，可有效管理電熱采暖設備，最大限度為客戶節約能源。

3、設備配置：

* 監控主機：顯示圖形化的操作界面，存儲系統中的各項配置，歷史記錄等數據。最低配置：中央處理器奔騰4（或相同運算級別），內存512M，硬盤空余1G存儲空間，顯示器分辨率1024×768，操作系統為中文Windows2000或WindowsXP。

* 系統控制箱：實現監控主機通訊協議（RS232）到單元控制箱通訊協議（RS485）的轉換。一臺系統控制箱可驅動32個單元控制箱（最大可擴展64個單元控制箱）。

* 單無控制箱：為所帶載的溫控器提供DC24V工作電源，實現溫控器到系統控制箱的數據通信。一臺單元控制箱最大可驅動64個網格溫控器。

* 網絡溫控器：控制用戶的各類電加熱設備。

* 系統軟件：SR2000電熱采暖集中控制系統軟件，全部圖形化操作，功能強大，操作簡單。對溫控器的設置，查詢等控制都可以通過上位機軟件系統操作來完成。
