承荷探測電纜

[當前欄目：抗拉/承荷電纜]????? [發布日期：2014-05-10]

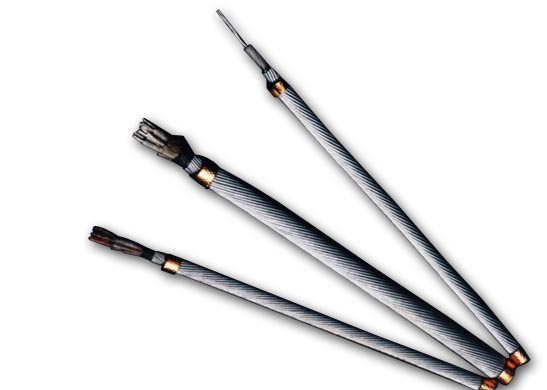

承荷探測電纜

1產品用途

承荷探測電纜主要用于各類油、氣井的測井、射孔、取芯等作業，也可用于海洋調查，河流、港灣、水利水文測量，煤田地質勘測，地熱測井等方面。主要功能既能承受機械載荷和傳輸電訊號，又是丈量井深的標尺。

2、產品標準

企業標準Q/ZL185-2003《承荷探測電纜》(等效美國Rochester公司標準和JB/T3302). 我公司鋼絲采用法國貝卡爾特公司的優質鍍鋅鋼絲，其壽命為同行業其他公司產品的兩倍，我公司還可以根據客戶需求生產防硫化氫氣體等特殊需要的油礦電纜。

3、使用特性

3.1、額定電壓：500V

3.2、允許工作溫度范圍

聚丙烯 EPC -30～150℃

氟塑料 F40 -50～180℃

氟塑料 F46 -50～232℃

氟塑料 PFA -50～260℃

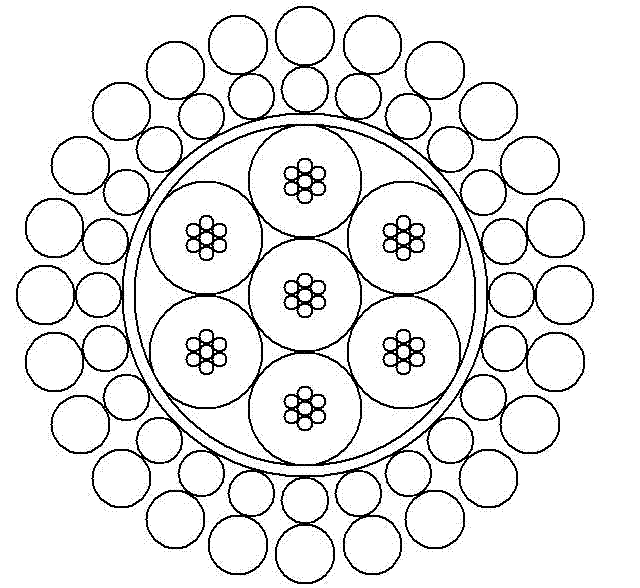

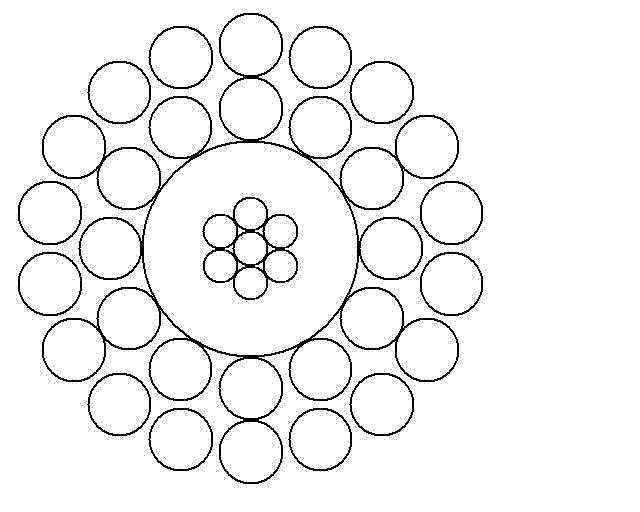

4、電纜型號和主要性能指標

表1：電纜型號和主要性能指標

電纜直徑 mm(inch)	型號	規格	絕緣材料	導體直流電阻 Ω/km	鎧裝層電阻 Ω/km	電容 μF/km	電纜拉斷力 kN	最高使用溫度 ℃	重量 kg/km
5.6 (7/32")	W1GB	1×1.0	EPC	20	14.8	0.19	19	150	140
5.6 (7/32")	W1GF46	1×1.0	F46	20	14.8	0.151	19	232	144
8.0 (5/16")	WGSB	1×1.0	EPC	20	7.0	0.15	30	150	280
	WGSF46	1×1.0	F46	20	7.0	0.15	40	232	289
	W3GB	3×0.56	EPC	34.4	8.2	0.19	30	150	252
	W3GF46	3×0.56	F46	34.4	8.2	0.19	30	232	265
11.7 (15/32")	W3B	3×1.0	EPC	20	4.6	0.15	75.6	150	485
	W7BP	7×0.56	EPC	34.4	4.6	0.151	75.6	150	482
	W7F46P	7×0.56	F46	34.4	4.6	0.151	75.6	232	515
	W7FBPP	7×0.56	EPC	34.4	4.6	0.151	75.6	150	482
	W7BP-FS	7×0.56	EPC	34.4	4.6	0.151	75.6	150	482
13.2 (17/32")	W7BP	7×0.56	EPC	34.4	3.0	0.151	103	150	645
