煤礦用阻燃控制電纜
產品用途：本適用于礦井下交流額定電壓為450/750V及以下配電裝置中的電器儀表作控制信號保護和測量。
執行標準：Q/ZS001-2009。
MKVVR,MKVVRP與其他礦用阻燃電纜型號和名稱及使用范圍：

型 號	名 稱	使 用 范 圍
MKVV	煤礦用聚氯乙烯絕緣聚氯乙烯護套控制電纜	礦井中一般控制系統中
MKVVR	煤礦用聚氯乙烯絕緣聚氯乙烯護套軟控制電纜	礦井中要求移動場合作一般控制
MKVVRP	煤礦用聚氯乙烯絕緣銅絲編織屏蔽聚氯乙烯護套軟控制電纜	礦井中要求移動且強電磁干擾區作一般控制
MKVV32	煤礦用聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套控制電纜	礦井中一般控制系統能承受一定拉力
MKVV22	煤礦用聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套控制電纜	礦井中一般控制系統中能承受一定沖擊力和壓力
MKVV42	煤礦用聚氯乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套控制電纜	礦井中一般控制系統能承受較大拉力
MKVVP	煤礦用聚氯乙烯絕緣銅絲編織屏蔽聚氯乙烯護套控制電纜	礦井中強電磁干擾區作一般控制
MKVVP2	煤礦用聚氯乙烯絕緣銅帶屏蔽聚氯乙烯護套控制電纜	礦井中強電磁干擾區作一般控制

礦用阻燃電纜規格：

型 號	額定電壓 V	導體標稱截面 mm2
		0.5	0.75	1.0	1.5	2.5	4	6	10
		芯 數
MKVV MKVVP	450/750	-	2～61				2～14		2～10
MKVVP2		-	4～61				2～14		4～10
MKVV22		-	4～61				2～14		4～10
MKVV32		-	7～61		4～61		2～14		4～10
MKVV42		-	16～61		7～61		2～14		4～10
MKVVR		4-61					-		-
MKVVRP		4～61			4～48		-		-

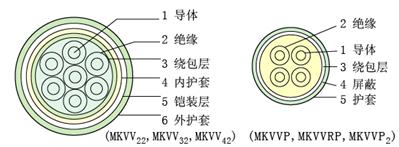

注：推薦的芯數系列：2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52、61芯。 電纜結構示意圖： 產品使用特性：

電纜導體長期允許的工作溫度	70℃	額定電壓U0/U	450/750V	電纜敷設溫度	≥0℃
電纜的最小彎曲半徑	無鎧裝層的≥電纜外徑的6倍，有鎧裝層或銅帶屏蔽的≥電纜外徑的12倍， 有屏蔽層的軟電纜≥電纜外徑的6倍

產品主要技術性能： 1、 電纜導體直流電阻及絕緣電阻：

標稱截面 （mm2）	導體結構		+20℃導體直流電阻（≤Ω/Km）		+20℃絕緣電阻（≥MΩ·Km）
	種 類	根數/直徑	不鍍錫	鍍錫
0.5	5	16/0.20	39.0	40.1	15
0.75	1	1/0.97	24.5	24.8	12
0.75	2	7/0.37	24.5	24.8	12
0.75	5	24/0.20	26.0	26.7	12
1.0	1	1/1.13	18.1	18.2	11
1.0	2	7/0.43	18.1	18.2	10
1.0	5	32/0.20	19.5	20.0	10
1.5	1	1/1.38	12.1	12.2	11
1.5	2	7/0.52	12.1	12.2	10
1.5	5	30/0.52	13.3	13.7	10
2.5	1	1/1.78	7.41	7.56	10
2.5	2	7/0.68	7.41	7.56	9
2.5	5	50/0.25	7.98	8.21	9
4	1	1/2.25	4.61	4.70	8.5
4	2	7/0.85	4.61	4.70	7.7
6	1	1/2.76	3.08	3.11	7
6	2	7/1.04	3.08	3.11	6.5
10	2	7/1.35	1.83	1.84	6.5

2、產品其它主要技術性能：

序 號	項目		技術性能
1	+20℃線芯直流電阻（≤Ω/Km）		見上表
2	+20℃絕緣電阻（≥MΩ·Km）		見上表
3	5min耐工頻交流電壓試驗	芯-芯、芯-屏蔽、芯-鎧裝	3000V不擊穿
4	單根垂直燃燒試驗		MT386
5	成束燃燒試驗		符合GB/T18380標準中B類成束燃燒試驗要求
