一、產品特點及用途
本產品具有較高的耐火性能，經受火焰直接燃燒下，在一定的時間內不發生短路和斷路故障，因此，在火災發生時，有利于減少損失。本產品適用于各種火災危險較大，消防安全重要性較高場所的電氣裝備及控制系統作連接線。
二、產品執行標準
GB9330-88
三、使用特性
1、交流額定電壓：U₀/U  450/750V；
2、最高工作溫度：阻燃聚氯乙烯絕緣和護套  70℃和105℃；
    氟塑料絕緣和護套  200℃和260℃；
    交聯聚乙烯絕緣  90℃；
    低煙無鹵阻燃聚烯烴  70℃；
    低煙無鹵阻燃交聯聚烯烴90℃和125℃。
3、最低環境溫度：阻燃聚氯乙烯護套  固定敷設-40℃、非固定敷設-15℃；
    氟塑料絕緣和護套  固定敷設-60℃、非固定敷設-20℃；
4、耐火特性

符合IEC331規定	火焰溫度750℃、燃燒時間3h、冷卻時間12h、附加額定電壓、附加3A電流
符合GB12666.6-A規定	火焰溫度950-1000℃、燃燒時間90min、附加額定電壓3A電流
符合GB12666.6-B規定	火焰溫度750-800℃、燃燒時間90min、附加額定電壓3A電流

5、電纜安裝敷設溫度不低于0℃；氟塑料護套電纜不低于-25℃；
6、敷設推薦的允許彎曲半徑：非鎧裝電纜不小于電纜外徑的6倍，鎧裝電纜不小于電纜外徑的12倍，氟塑料絕緣和護套材料電纜不小于電纜外徑的8倍。
四、基本型號及名稱

型    號	產    品    名    稱
NH-KVV	阻燃聚氯乙烯絕緣和護套耐火控制電纜
NH-KVVP	阻燃聚氯乙烯絕緣和護套銅絲編織屏蔽耐火控制電纜
NH-KVVP2	阻燃聚氯乙烯絕緣和護套銅帶繞包屏蔽耐火控制電纜
NH-KFF	氟塑料絕緣和護套耐火控制電纜
NH-KFFP	氟塑料絕緣和護套銅絲編織屏蔽耐火控制電纜
NH-KFFP2	氟塑料絕緣和護套銅帶繞包屏蔽耐火控制電纜
NH-KVDVD	低煙低鹵阻燃聚氯乙烯絕緣和護套耐火控制電纜
NH-KVDVDP	低煙低鹵阻燃聚氯乙烯絕緣和護套銅絲編織屏蔽耐火控制電纜
NH-KVDVDP2	低煙低鹵阻燃聚氯乙烯絕緣和護套銅帶繞包屏蔽耐火控制電纜
NH-KYDYD	低煙無鹵阻燃聚烯烴絕緣和護套耐火控制電纜
NH-KYDYDP	低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織屏蔽耐火控制電纜
NH-KYDYDP2	低煙無鹵阻燃聚烯烴絕緣和護套銅帶繞包屏蔽耐火控制電纜
NH-KYJV	交聯聚乙烯絕緣阻燃聚氯乙烯護套耐火控制電纜
NH-KYJVP	交聯聚乙烯絕緣阻燃聚氯乙烯護套銅絲編織屏蔽耐火控制電纜
NH-KYJVP2	交聯聚乙烯絕緣阻燃聚氯乙烯護套銅帶繞包屏蔽耐火控制電纜

備注：鎧裝電纜型號后加22，軟結構電纜屏蔽種類可采用P2、P3等形式。
五、代號名稱和含義

項   目	代    號	說    明
耐火特性	NH	耐火電纜A或B
系列代號	K	控制電纜
絕緣材料	V	聚氯乙烯、阻燃聚氯乙烯
	Y	聚乙烯
	YD	低煙無鹵聚烯烴(YDJ低煙無鹵交聯聚烯烴)
	YJ	交聯聚乙烯
	F	氟塑料分200℃和260℃
護套材料	V	聚氯乙烯、阻燃聚氯乙烯
	F	氟塑料分200℃和260℃
	YD	低煙無鹵聚烯烴
屏蔽材料	P	銅絲編織屏蔽
	P2	銅帶繞包屏蔽
	P3	鋁塑繞包屏蔽
鎧裝材料	22	鋼帶鎧裝聚氯乙烯護套
	32	鋼絲鎧裝聚氯乙烯護套
導體結構	A	單股導體
	B	7股絞合導體
	R	多股絞合導體

六、主要技術指標

性能項目	單位	技術指標
20℃導體直流電阻≤DC	Ω/KM	截面mm2	0.5	0.75	1	1.5	2.5
		A類	36.0	24.5	18.1	12.1	7.41
		R類	39.0	26.0	19.5	13.3	7.98
試驗電壓		2.5KV/5min
絕緣電阻	MΩ/KM	1000
耐火電阻		GB12666.6A類或B類
阻燃特性		GB12666.5A類或B類

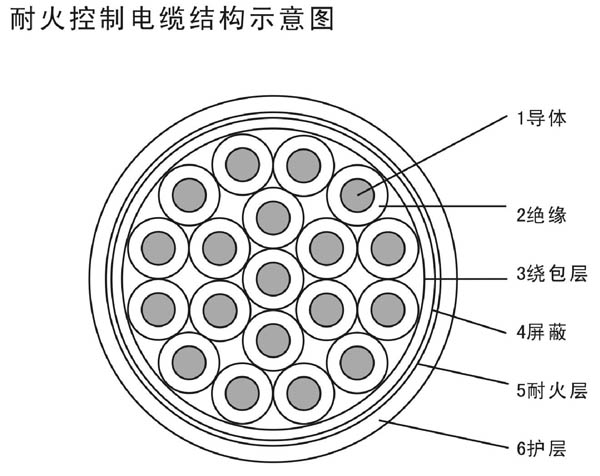

七、產品結構示意圖
