耐低溫信號電纜

耐低溫信號電纜

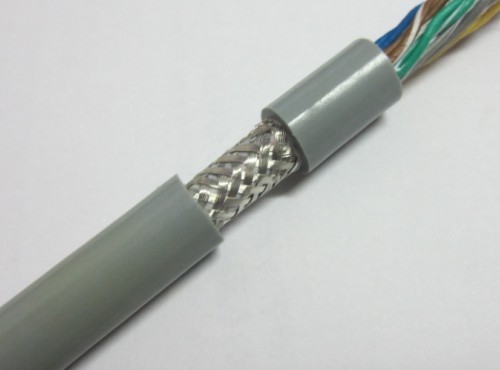

本圖片為移動信號電纜案例圖片，實物用于BP石油勘探項目

溫度范圍：
         移動安裝：-40℃-+80℃ 可以根據要求設計到耐低溫-60℃

           該電纜為標準信號電纜，4*2*0.14；鋁箔屏蔽+鍍錫銅絲編織，抗電磁干擾，抗信號衰減；

電纜結構：

導     體：無氧銅絲小節距絞合，符合VDE0295CLASS 5 標準；

            【無氧銅絲特性：一、氧含量低于萬分之三，防止在頻繁移動使用過程中電纜線芯脆化，斷芯；導致導體電阻增大，根據能量公式：Q=I^2RT，單位時間里電阻增大，熱量升高。降低電纜安全穩定性和使用壽命；二、抑制趨膚效應：對于導體中的交流電流，靠近導體表面處的電流密度大于導體內部電流密度的現象。隨著電流頻率的提高，趨膚效應使導體的電阻增大，電感減小。 】

絕    緣：丁腈復合柔軟絕緣、PE柔軟絕緣；

             【PE絕緣：電性能優良；例如普通丁腈絕緣1mm能達到3000V擊穿等級，PE絕緣僅需0.6-0.8mm】

內襯層： 聚酯帶繞包；可有效防止電纜使用過程中，絕緣與護套粘連；

顏   色：顏色表示，符合227IEC（棕、藍、黑、黃綠）

黑色數字白色號碼編號，符合EN50214標準（如含黃綠接地線請說明）

護  套：特種美國進口聚氨酯；灰色(RAL7001)、黑色 （RAL9005)          【聚氨酯材料特性：一、可使電纜在頻繁地移動，扭繞和施放過程中保持良好的柔軟性,彎曲性能。同時受到尖銳鋼鐵構件的刮、擦,保持電纜絕緣抗撕、耐磨等機械性能。 二、使用環境條件復雜,如日曬、水沸、接觸泥水、機油、酸堿液體等,要求有一定的耐氣候性和耐油、耐溶劑性。三、加工性能良好，電纜生產過程中不易鼓包，耐擊穿電壓等級高】

使用溫度：-40℃-80℃

運行速度：1M/S-4M/S;

彎曲次數：600萬-800萬次；

導體根數：0.10mm銅絲：平方數/0.007854;0.14mm銅絲:平方數/0.015386;0.19mm銅絲:平方數/0.028335;此數據能有效檢驗電纜是否虧方；

供貨周期：3-5個工作日，江浙滬快遞送貨，全國其他城市根據實際情況安排物流.
