耐高溫電力電纜的用途,型號組成和規格參數

[當前欄目:耐高溫電力電纜]????? [發布日期:2024-06-28]

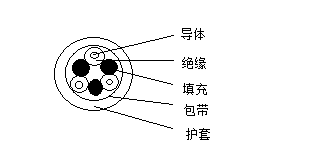

一、耐高溫電力電纜示意圖

 耐高溫電力電纜的用途,型號組成和規格參數 第1張

二、耐高溫電力電纜用途

       高溫電力電纜是用于傳輸和分配電能的電纜,電力電纜常用于城市地下電網、發電站引出線路、工礦企業內部供電及過江海水下輸電線。

       在電力線路中,電纜所占比重正逐漸增加。高溫電力電纜是在電力系統的高溫主干線路中用以傳輸和分配大功率電能的電纜產品,高溫電力電纜適用于單芯120mm2以下,2~3芯16mm2以下,4~5芯10mm以下的額定電壓0.6/1Kv氟塑料絕緣和氟塑料護套電力電纜。

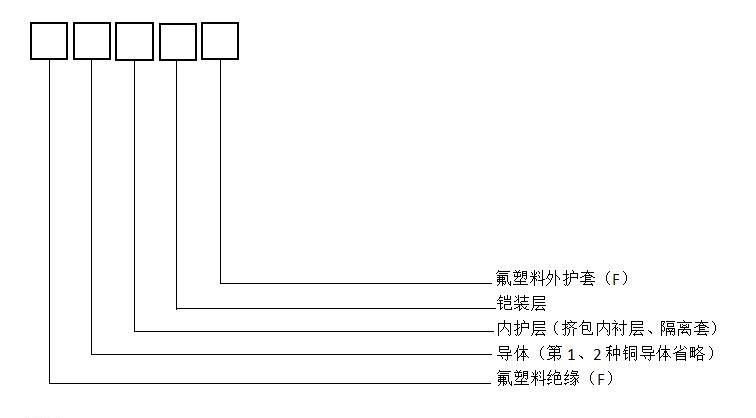

三、耐高溫電力電纜型號和組成

耐高溫電力電纜的用途,型號組成和規格參數 第2張

       舉例:

       銅芯氟塑料絕緣氟塑料內護套鋼絲編織鎧裝氟塑料外護套電力電纜,額定電壓0.6/1Kv,3+1芯,標稱截面10mm2,中性截面6mm2 表示為:

       FF9F-0.6/1 3x10+1x6mm2

四、高溫電力電纜規格

芯數

導體截面范圍



芯數

導體截面范圍

1

0.75~120



4

1~10

2

0.75~16



3+1,4+1,3+2

2.5~10

3

0.75~16



5

1~10

多芯電纜中性線導體標稱截面

主絕緣線芯導體標稱截面

mm2

中性線導體標稱截面

mm2

3+1芯,3+2芯,4+1芯

4等芯,5等芯

1

1.5

2.5

4

6

10

16

-

-

1.5

2.5

4

6

10

1

1.5

2.5

4

6

10

16

五、高溫電力電纜絕緣標稱厚度

導體標稱截面

mm2

絕緣標稱厚度

mm



導體標稱截面

mm2

絕緣標稱厚度

mm

0.75,1

0.35



25,35

0.70

1.5,2.5

0.40



50,70

0.80

4,6

0.50



95

0.90

10,16

0.60



120

0.90

六、高溫控制電纜護套標稱厚度

擠包護套標稱厚度值TS(以mm計)應按下列公式計算:

    TS=0.025 D+0.5

    式中:D擠包護套前電纜的假設直徑,mm。

    上式計算出的數值應按四舍五入修約到0.1mm。

電纜護套的標稱厚度應不小于0.6mm。

護套厚度的很薄處厚度應不小于標稱值的85%-0.1mm。



注: 高溫控制電纜絕緣護套材料均為一次料:聚全氟乙丙烯、聚四氟乙烯(PFA、FEP、F46、teflon、氟塑料、鐵氟龍)。產品具有耐高低溫-65~200℃,-65~260℃、耐油、耐腐蝕、耐酸堿、耐老化性能。
