YGCF46R硅橡膠高溫電纜

[當前欄目：耐高溫硅橡膠電纜]????? [發布日期：2016-11-15]

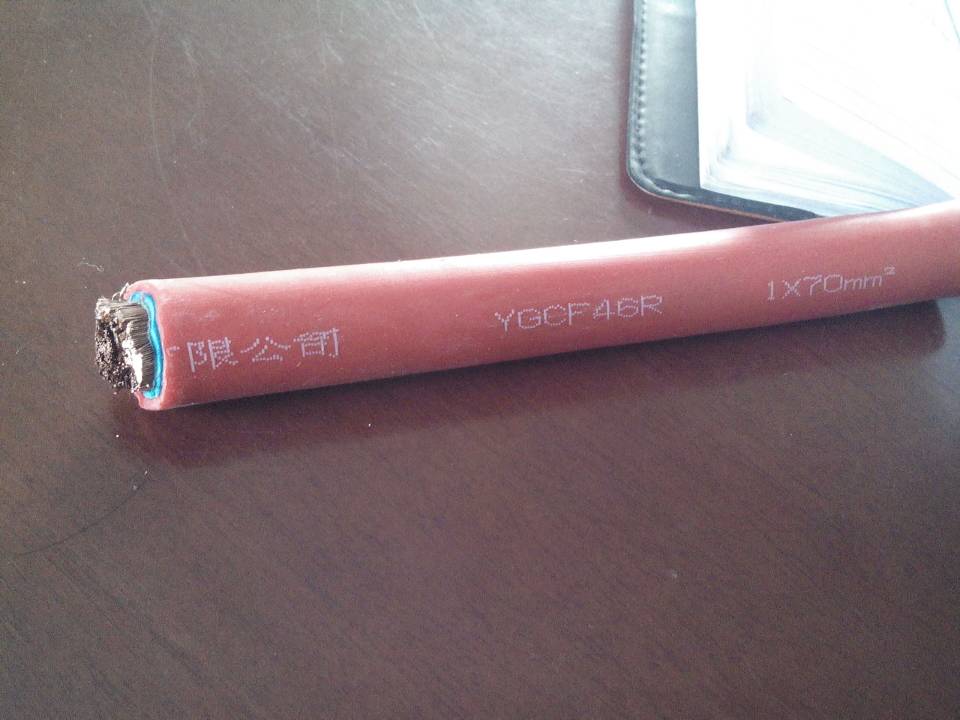

YGCF46R硅橡膠高溫電纜上圖為YGCF46R 1*70硅橡耐高溫電纜
使用條件 1、工作溫度：導體長期工作溫度不超過200℃，環境溫度不超過105℃； 2、額定電壓U0／U；450／750V； 3、最低環境溫度：固定敷設－40℃；非固定敷設－15℃； 4、最小彎曲半徑：非鎧裝電纜不小于電纜外徑的6倍。

四、主要技術參數

項目		技術指標
導體直流電阻		0.5m㎡		0.75m㎡		1.0m㎡		1.5m㎡		2.5m㎡
20℃ (Ω/km)	鍍層	不鍍錫	鍍錫	不鍍錫	鍍錫	不鍍錫	鍍錫	不鍍錫	鍍錫	不鍍錫	鍍錫
	AB類	36.0	36.7	24.5	24.8	18.1	18.2	12.1	12.2	7.41	7.56
	R類	39.0	40.1	26.0	26.7	19.5	20.0	13.3	13.3	7.98	8.21

實驗電壓(V/min)	2500
絕緣電阻(MΩ·Km)	20℃ 時≥500
阻燃性能	高于C級

一：產品特點及用途本產品適用于交流額定電壓450/750V及以下移動或固定敷設用電器儀表連接線或信號傳輸，電纜具有較好的熱穩定性，能在高溫、低溫、腐蝕性中保持良好的電性能和柔軟性，適合冶金、電力、石化等行業具有移動耐溫等特殊要求場合使用。

二：產品執行標準 Q/HHTZH004.2 阻燃耐火特性試驗執行GB12666-90標準

三：使用特性

1．交流額定電壓：U0/U 450/750KV 最高工作溫度：180℃ 2．最低環境溫度：硅橡膠護套：固定敷設-60℃，非固定敷設-20℃

3．電纜安裝敷設溫度應不低于-20℃。

4．電纜允許彎曲半徑：非鎧裝電纜最小為電纜外徑的6倍 www.zbyz888.com

四：硅橡膠電纜基本型號及名稱

KGG	硅橡膠絕緣和護套控制電纜
KGGR	硅橡膠絕緣和護套控制軟電纜
KGGP	硅橡膠絕緣和護套銅絲編織屏蔽控制電纜
KGGRP	硅橡膠絕緣和護套銅絲編織屏蔽控制軟電纜
KGGRP1	硅橡膠絕緣和護套鍍錫編織屏蔽控制軟電纜

備注：

1、如需阻燃型硅橡膠電纜，型號前加ZR；

2、硅橡膠絕緣丁腈護套電纜在芯數多，截面大的情況下代替硅橡膠絕緣和護套耐熱控制電纜，適用情況與硅橡膠護套電纜相似，長時使用溫度為-60-105℃。

3、導體線芯中銅絲可以采用鍍錫。

五：代號名稱和含義

項目	代號	說明
阻燃特性	ZR	阻燃硅橡膠護套
系列代號	K	控制電纜
絕緣材料	G	硅橡膠
護套材料	G	硅橡膠
護套材料	YVF	丁腈聚氯乙烯
屏蔽材料	P	銅絲編織屏蔽
屏蔽材料	P1	鍍錫銅絲屏蔽
導體結構	A	單股導體
	B	7股絞合導體
	R	多股絞合導體

六：主要技術指標

1．成品電纜導體直流電阻(符合GB3956規定)參照附錄A表3規定。

2．20℃時絕緣電阻不小于500MΩ/KM。

3．成品電纜經受交流50HZ3.0KV/5min電壓試驗不擊穿。

以下為耐高溫氟塑料電纜

型號	名　　　　　稱	用途
ZR-KFV	銅芯氟塑料絕緣105℃阻燃聚氯乙烯護套控制電纜	敷設在環境溫度為-40 ~105℃ 場合中
ZR-KFPV	銅芯氟塑料絕緣105℃阻燃聚氯乙烯護套屏蔽控制電纜
ZR-F46FV	銅芯氟塑料絕緣105℃阻燃聚氯乙烯護套電力電纜
FV22	銅芯氟塑料絕緣105℃阻燃聚氯乙烯護套鋼帶鎧裝電纜
KFVX	鍍錫銅芯氟塑料絕緣105℃阻燃聚氯乙烯護套控制纜
KFPVX	鍍錫銅芯氟塑料絕緣105℃阻燃聚氯乙烯護套屏蔽控制電纜
FP1VX	鍍錫銅芯氟塑料絕緣105℃阻燃聚氯乙烯護套鍍錫銅絲屏蔽電纜
KFX	鍍錫銅芯氟塑料絕緣105℃阻燃聚氯乙烯護套鋼帶鎧裝控制電纜
