MODBUS電纜MODBUS通訊電纜MODBUS屏蔽雙絞線
[當前欄目：屏蔽電纜]????? [發布日期：2016-08-28]
MODBUS電纜MODBUS通訊電纜MODBUS屏蔽雙絞線
MODBUS通信電纜，通訊電纜MODBUS 通信電纜，通訊電纜MODBUS通信電纜，通訊電纜
MODBUS電纜屏蔽雙絞線通信電纜用途：
用于RS485通訊、MMODBUS 通信電纜，通訊電纜ODBUS電纜電器儀表、電訊廣播、防盜報警系統、樓宇對講系統、視頻監控系統、鏈條隨行通訊，電子設備及自動化裝置等屏蔽線路中.

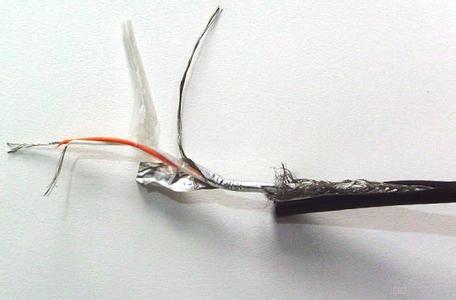

產品結構：
1:環保材料絕緣/二芯對絞電纜
2:鍍錫銅絲線芯
3:鋁箔100%屏蔽+鍍錫銅絲編織網屏蔽
4: 環保阻燃材料護套
使用條件：
1：使用溫度（℃）: -40～+60；
2：敷設條件：室外/室內；
3:安裝溫度不低于: -5℃ ；
4:允許最小彎曲半徑:10倍
電纜規格：
線徑0.2mm2—6mm2
對數：1對（2芯）—64對（128芯）
包裝：1000米以上鋼木盤。1000米一下軟包或木軸
一、 簡介
485HOP接口轉換器是RS232至RS485轉換器，可將發送數據TD和接收數據RD轉換成差分半雙工RS485信號，使RS232信號傳輸距離大大加長，是隔離點到多點通信的最佳選擇。本轉換器無需外接電源，自用串口轉換電源，完全光電隔離，使串口工作更加安全、穩定，亦無需RTS信號控發，保證軟件的廣泛適應性。
二、 主要特性
◆ 超小體積、高度隔離技術
◆ 高效串口供電技術，無需外接電源
◆ 接收發送自動轉換，無需RTS控制，軟件兼容廣泛。
◆ 內置600w抗雷擊保護和±15KV靜電防護
◆ 自動休眠技術（shutdown），延長產品壽命
◆ 智能負載技術，可傳輸1200m（1200bps）以上
◆ 高速轉換技術，確保傳輸DC－115.2kbps
三、 性能參數
1.5 RS485 總線安裝布線注意事項
● 采用一條雙絞線電纜作總線，將各個節點串接起來，從總線到每個節點的引出線長度應
盡量短，以便使引出線中的反射信號對總線信號的影響最低。
● 注意總線MODBUS 4*0.3通信電纜，通訊電纜特性阻抗的連續性，在阻抗不連續點就會發生信號的反射。下列幾種情況易產
生這種不連續性：總線的不同區段采用了不同電纜、某一段總線上有過多收發器緊靠在
一起安裝，再者是過長的分支線引出到總線。
● RS485 總線當空閑或開路時，會導致接收器誤觸發。因此接收器一端應加偏置電阻，將
總線設定在一個確定的狀態。
● RS485 總線長距離通訊時由于阻抗不匹配會引起信號反射，必須在電纜的末端跨接一個
與電纜的特性阻抗同樣大小的終端電阻（通常為120 Ω ），使電纜的阻抗連續。
● RS485 接地注意事項：
1） 共模干擾問題：RS-485 接口采用差分方式傳輸信號方式，系統只需檢測兩線之間的
電位差就可以了。RS-485 收發器共模電壓范圍為-7～+12V。當網絡線路中共模電壓超出此范圍時就會影響通信的穩定可靠，甚至損壞接口。
2） EMI 電磁干擾問題：發送驅動器輸出信號中的共模部分需要一個返回通路，如沒有
一個低阻的返回通道（信號地），就會以輻射的形式返回源端，整個總線就會像一
個巨大的天線向外輻射電磁波。
因此整個RS-485 網絡必須有一條低阻的信號地將兩個接口的工作地連接起來，使
共模干擾電壓被短路。MODBUS 4*0.3通信電纜，通訊電纜
● RS485 總線長距離通訊時易受強信號干擾，所以應加保護措施，可選擇的方法如下：
1） 隔離保護方法：
采用高頻變壓器、光耦等元件實現接口的電氣隔離。將瞬態高壓轉移到隔離接口中的電隔離層上，不會產生損害性的浪涌電流，起到保護接口的作用。
2） 旁路保護方法：
利用瞬態抑制元件（如TVS、MOV、氣體放電管等）將危害性的瞬態能量旁路到大地。
● RS485 總線上每個通信節點上采取保護措施，如：在每個節點的A、B 線上串聯一個10
歐姆的隔離電阻，可以防止某個節點損壞后影響整條線路的通信功能。
1.6 RS485 總線節能方法
● 減小每幀數據發送量。
● 收發器處于空閑模式時必須關閉它的發送驅動器，以減小功率消耗。
● 選擇具有失效保護功能的低功耗器件（不需加偏置電阻）。MODBUS 4*0.3通信電纜，通訊電纜
● 通訊距離短、通訊速率不高的場合不需加終端電阻。
● 網絡終端采用RC 阻容匹配或肖特基二極管方式代替終端電阻可有效減小電流消耗。
