CCLINK總線電纜/CCLINK屏蔽信號電纜

[當前欄目：屏蔽電纜]????? [發布日期：2017-03-24]

CC-Link的物理層是RS485，被稱為“日系的RS485”。

其中DA相當于RS485的+A，DB則相當于-B，DG則為共地，SLD屏蔽、起抗干擾作用。

實際工作中，DA接藍線，DB接白線，DG接黃線，SLD接屏蔽排流線，終端電阻（110Ω）接在DA與DB之間。

終端電阻的作用就是增大負載吸收，降低信號回波反射，起一種被動式阻抗匹配作用。

下列建議希望會有所幫助：

1.采用阻抗匹配、低衰減的RS485專用電纜更有利于保證通信。

一般推薦如下：

普通雙絞屏蔽型電纜 STP-120Ω（for RS485 & CAN） one pair 20 AWG ，電纜外徑7.7mm左右。適用于室內、管道及一般工業環境。使用時，屏蔽層一端接地！

普通雙絞屏蔽型電纜 STP-120Ω（for RS485 & CAN） one pair 18 AWG ，電纜外徑8.2mm左右。適用于室內、管道及一般工業環境。使用時，屏蔽層一端接地！

鎧裝雙絞屏蔽型電纜 ASTP-120Ω（for RS485 & CAN） one pair 18 AWG ，電纜外徑12.3mm左右?？捎糜诟蓴_嚴重、鼠害頻繁以及有防雷、防爆要求的場所。使用時，建議鎧裝層兩端接地，最內層屏蔽一端接地！

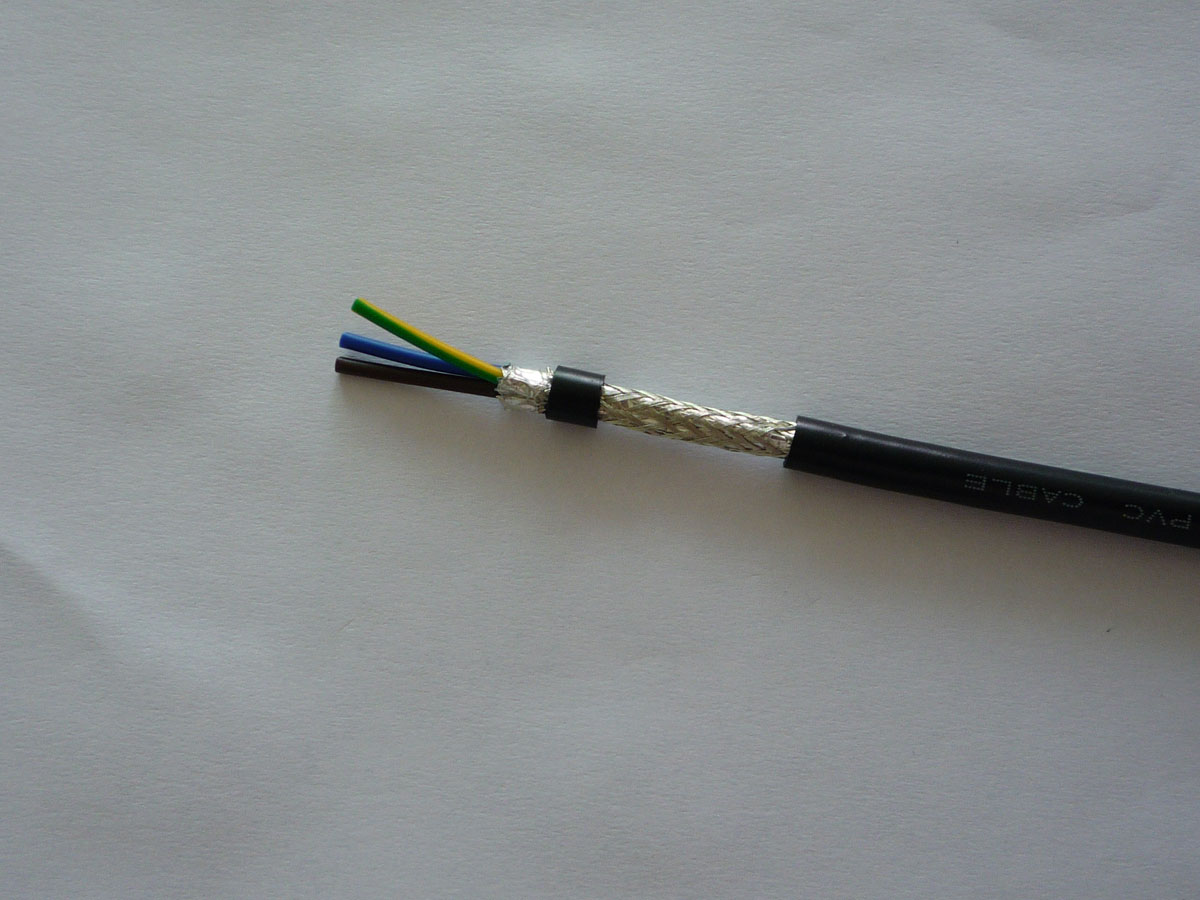

CC-Link的總線電纜是特性阻抗為110±10Ω的3芯絞合屏蔽電纜，國產型號規格：STP-110Ω（for CANopen & CC-Link）3C×20AWG ，使用時，屏蔽層應只在一端接地！

2.傳輸距離超過300米應加終端電阻（一般為120Ω）。

3.變頻器、動力電纜、變壓器、大功率電機等往往伴隨著低頻干擾，而這種干擾是用高導電率材料做屏蔽層的電纜無法解決的，包括原裝的進口電纜。只有用高導磁率材料（如鋼帶、鋼絲）做的屏蔽層才能有效抑制低頻干擾。

最常用的方法就是給電纜套上鋼管或直接采用高導磁率材料制成的鎧裝型電纜——ASTP-120Ω（for RS485 & CAN） one pair 18 AWG .

雷電的等效干擾頻率在100k左右，屬于低頻干擾。

《GB50057-94建筑物防雷設計規范》第6.3.1條：......在需要保護的空間內，當采用屏蔽電纜時其屏蔽層應至少在兩端并宜在防雷區交界處做等電位連接，當系統要求只在一端做等電位連接時，應采用兩層屏蔽，外層屏蔽按前述要求處理

電纜的用途和型號

根據CC-Link系統的版本和電纜的特性阻抗以及用途，備有4種電纜。

電纜的特點

阻燃、耐油、耐熱、抗干擾性能良好，并且具有出色的柔軟性，易于使用。

CCNC-SB110H與UL/c-UL規格相對應，因而在海外也能安心使用。

護套材料使用了耐燃聚乙烯，因此環保材料規格的制作也成為可能。

可動部用電纜的CCNC-SB110SF-5的傳送距離是Ver.1.10標準電纜CCNC-SB110H的50%(10Mbps最大為50m)。

結構及電氣特性電纜使用上的注意點

請不要把固定配線用的標準電纜用于可動部，否則會造成電纜的性能下降或者損傷。

可動部的配線請使用可動部用電纜CCNC-SB110SF-5。

鋪設或固定時請遵守以下條件：超過容許張力或最小彎曲半徑的鋪設和固定會造成電纜的性能下降或損傷。

請不要混合使用系統版本和特性阻抗值不同的電纜。
