PTYV,PTYY,PTYH22,PTY22鐵路信號電纜

[當前欄目：通信電纜]????? [發布日期：2014-08-01]

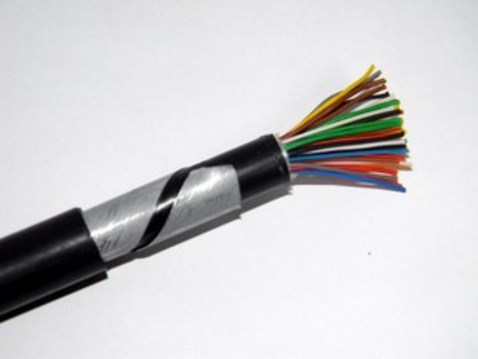

PTYV,PTYY,PTYH22,PTY22鐵路信號電纜

產品用途：本產品適用于額定電壓交流500V或直流1000V及以下傳輸鐵路信號、音頻信號或自動信號裝置的控制電路，其中綜合護套、鋁護套鐵路信號電纜具有一定的屏蔽性能，適宜于電氣化區段或其它有強電干擾的地區敷設。

執行標準：TB/T 2476-93。

其他鐵路信號電纜名稱、規格：

型號	名稱	敷設范圍	規格（芯）
PTYV	聚乙烯絕緣聚氯乙烯護套鐵路信號電纜	敷設在土壤、槽、管中，能承受一般的機械外力。	4、6、8、9、12、14、16、19、21、24、28、30、33、37、42、44、48、52、56、61
PTYY	聚乙烯絕緣聚乙烯護套鐵路信號電纜	敷設在土壤、槽、管中，能承受一般的機械外力。
PTYH22	聚乙烯絕緣鋼帶鎧裝耐寒聚氯乙烯護套鐵路信號電纜	敷設在土壤、槽、管中，能承受較大的機械外力
PTY22	聚乙烯絕緣鋼帶鎧裝聚氯乙烯外護套鐵路信號電纜
PTY23	聚乙烯絕緣鋼帶鎧裝聚乙烯外護套鐵路信號電纜
PTYA22	聚乙烯絕緣綜合護套鋼帶鎧裝聚氯乙烯外護套鐵路信號電纜
PTYA23	聚乙烯絕緣綜合護套鋼帶鎧裝聚乙烯外護套鐵路信號電纜
PTYLH22	聚乙烯絕緣鋁護套鋼帶鎧裝耐寒聚氯乙烯護套鐵路信號電纜
PTYL22	聚乙烯絕緣鋁護套鋼帶鎧裝聚氯乙烯外護套鐵路信號電纜
PTYL23	聚乙烯絕緣鋁護套鋼帶鎧裝聚乙烯外護套鐵路信號電纜

主要電氣性能

序號	項目	單位	指標	試驗方法	換算公式
1	直流電阻20℃時每根導體直流電阻不大于	Ω/km	23.5	GB3048.4	L/1000
2	工作線對導體電阻不平衡不大于	%	2	GB3048.4
3	絕緣電阻	MΩ.km	3000	GB3048.6	1000/L
4 4.1 4.2 4.3	電容對線組工作電容星形四線組工作電容任一絕緣線芯對連接到地與其它絕緣線芯間電容不大于	nF	70 50 100	GB5441.2	L/1000
5 5.1 5.2	電容耦合 K1 平均值最大值不大于 K8-9 平均值最大值不大于四芯電纜K1指標為最大值	pF	100 330 120 230	GB5441.3	√L/500 L/500 √L/500 L/500
6 6.1 6.2	對外來地電容的不平衡 ea1、ea2 平均值最大值不大于四芯電纜 ea1、ea2 指標為最大值	pF	330 1300	GB5441.3	L/500
7 7.1 7.2	絕緣耐壓 50Hz 2min 線芯間線芯對其余線芯接地	V	1000 1800	GB3048.8	-

性能特點
（1）采用多扭距星形四線組結構，保證傳輸性能的穩定
（2）縱包屏蔽具有良好的抗電場、磁場干擾性能和擋潮性能
（3）具有較強的機械物理性能
（4）鋁護套具有較強的屏蔽作用，有效保證通信信號的可靠性
（5）耐寒級護套電纜的使用環境溫度可達到-40℃
