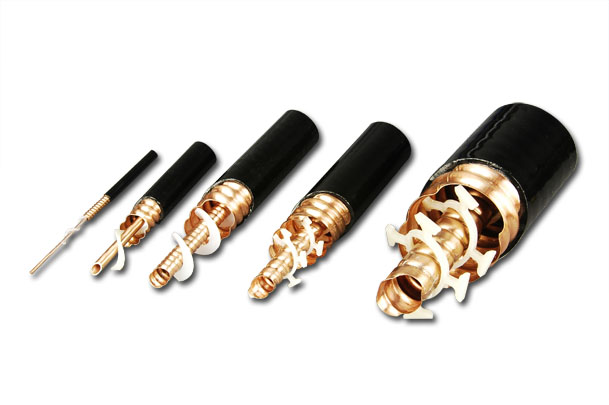

SDY型聚乙烯螺旋絕緣皺紋銅管外導體同軸電纜

[當前欄目：同軸電纜/視頻線]????? [發布日期：2016-12-18]
SDY型聚乙烯螺旋絕緣皺紋銅管外導體同軸電纜   該系列電纜主要用于中波、調頻、電視發射機，衛星地面站、雷達或其他高頻另一種作為低衰減、大功率的信號傳輸線。

產品特點
·功率發射大、低衰減、低電壓駐波比、損耗低、使用壽命長等優點

技術參數

型號
SDY-50-7-3
SDY-50-9-3
SDY-50-15-3
SDY-50-17-3
內導體直徑
2.83
3.50
6.0
7.10
內導體
銅線
銅管
絕緣
PE
PE
PE
PE
外導體
皺紋銅管
電纜直徑
10.2
12.4
20.0
24.0
最小彎曲半徑
150
190
300
330
電纜重量(kg/km)
180
290
420
570
特性阻抗(Ω)
50±1
50±1
50±1.5
50±2
最大工作頻率(MHz)
9000
9000
6000
4500
工作電壓 (kV/km)
1.3
1.7
1.9
2
衰減(dB/km)




30(MHz)
25.0
20.0
11.8
10.0
200(MHz)
65.0
54.0
31.5
27.0
1000(MHz)
154
129
74.9
67.0
2000(MHz)
227
192
110.7
101.8
3000(MHz)
286
242
140
132
平均功率(kW)




30(MHz)
/
/
6.10
7.5
200(MHz)
/
/
2.30
3.0
500(MHz)
/
/
1.39
1.79
1000(MHz)
/
/
0.94
1.20
配接連接器
N-J123
N-K123
N-J124
N-K124
N-J125
L27Q-J(K)125
L27Q-J(K)130
L29Q-J(K)130
型號
SDY-50-23-3
SDY-50-37-3
SDY-50-52-3

內導體直徑
9.50
16.5
22.0

內導體
銅管
皺紋銅管

絕緣
PE
PE
PE

外導體
皺紋銅管

電纜直徑
30.0
45.0
61.0

最小彎曲半徑
450
675
900

電纜重量(kg/km)
820
1170
1980

特性阻抗(Ω)
50±2.5
50±2.5
50±2.5

最大工作頻率(MHz)
4600
2900
2400

工作電壓 (rms) (kV/km)
3.0
4.80
6.70

衰減(dB/km)




30(MHz)
7.6
5.20
3.80

200(MHz)
20.8
14.2
10.7

1.0(GHz)
52.2
35.4
28.0

2.0(GHz)
79.9
54.0
44.9

3.0(GHz)
103
63.1
57.9

平均功率(kW)




30(MHz)
9.8
20.0
27.6

200(MHz)
3.60
7.30
9.90

500(MHz)
2.20
4.43
5.88

1.0(GHz)
1.50
3.00
3.90

配接連接器
N-J135
L52Q-J(K)127
L45Q-K127
F90Q-J(K)128
H61Q-J(K)128

型號
SDY-75-15-3
SDY-75-23-3
SDY-75-37-3

內導體直徑
3.8
6.0
10.0

內導體
銅線
銅管

絕緣
PE
PE
PE

外導體
皺紋銅管

電纜直徑
20.0
30.0
45.0

最小彎曲半徑
300
450
675

電纜重量(kg/km)
440
710
1210

特性阻抗(Ω)
75±2.5
75±3
75±3

最大工作頻率(MHz)
6500
4600
3000

工作電壓 (kV/km)
1.79
2.86
4.62

衰減(dB/km)




30(MHz)
10.9
7.10
4.30

200(MHz)
29.3
19.5
11.9

900(MHz)
66.3
46.1
28.3

1.0(GHz)
70.3
49.1
30.1

2.0(GHz)
104.5
75.3
46.3

3.0(GHz)
134.0
97.3
60.2

平均功率(kW)




30(MHz)
5.0
8.7
18.0

200(MHz)
1.90
3.20
6.70

500(MHz)
0.85
1.28
2.87

1.0(GHz)
0.80
1.20
2.70

配接連接器
L27Q-J(K)145
L36Q-L(K)145
L36Q-L(K)146
L52Q-L(K)147


  3代表皺紋銅管外導體，該電纜在2000MHz頻率下衰減為5.4dB/100m。
