耐彎曲拖鏈電纜/拖令電纜

耐彎曲拖鏈電纜/拖令電纜

適用范圍：

銅芯聚氯乙烯絕緣、聚氯乙烯護套拖鏈軟電纜。高柔性混合聚氯乙烯和特種材料制成專用護套，具有極強的柔韌性。廣泛應用于對移動使用要求比較高的場合下。

本產品還具有很強的耐油、防紫外線、防水、耐磨等性能，適合在移動、多油的惡劣環境下使用。

廣泛應用于作控制連接線和信號傳輸，在有彎曲要求的控制單元中，專為在持續彎曲、自由移動和強制運動的拖鏈系統中,同時能保持電纜柔軟移動的場合的要求。
本產品可保證在無外力移動狀態下彎曲使用600萬次不斷芯；

電纜特性： 耐油、防水、耐弱酸堿、耐磨、抗張力、柔性耐彎曲、耐扭轉；

導   體：0.10mm無氧銅絲小節距絞合，符合VDE0295CLASS5標準；

絕   緣：丁腈復合柔軟絕緣、或PE柔軟絕緣（可根據實際要求控制外徑）；

絕緣分色：顏色表示，符合227IEC（棕、藍、黑、黃綠）黑色數字白色號碼編號，編碼永不褪色；符合EN50214標準（如含黃綠接地線請說明）；

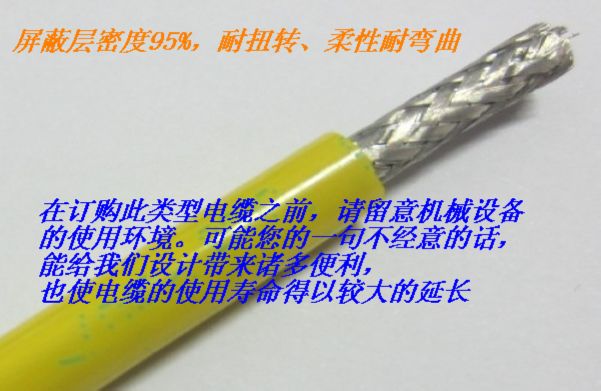

屏   蔽：裸銅或鍍錫銅絲編織，屏蔽密度>80%.

內襯層：聚酯帶繞包；可有效防止電纜使用過程中，絕緣與護套粘連；

加強件：如電纜使用過程中需要負重，則需用特殊加強件，如芳綸；

護    套：特種丁腈復合材料；灰色(RAL7001)、黑色 （RAL9005)

印    字：可根據實際要求噴印LOGO

彎曲次數：600萬-800萬次；

彎曲半徑：7.2倍電纜外徑；

使用溫度：-20℃-80℃【如低于-20℃，絕緣和護套材料需重新選型，一般為進口聚氨酯-40℃-80℃】

運行速度：2M/S，如超過此速度，需要根據實際情況特殊設計；

導體根數：0.10mm銅絲：平方數/0.007854;0.14mm銅絲:平方數/0.015386;0.19mm銅絲:平方數/0.028335;此數據能有效檢驗電纜是否虧方；

安裝要求：1.電纜經過拖鏈和彎曲處不能受力，如果有幾層纜層，在彎曲處電纜之前需相應間隙；

                 2.拖鏈中的電纜鋪設不能有扭轉的情況，所以要在安裝前先從電纜盤直放下來；

                 3.拖鏈或邊接處的重量分布要對稱，重的電纜要對著拖鏈外表鋪設，而較小的電纜要鋪設在中間；

                 4.如電纜有損壞時，電纜也應該更換，因?yàn)殡娎|收到拉伸。

供貨周期：3-5個工作日，江浙滬快遞送貨，全國其他城市根據實際情況安排物流。
