一、  執行標準：Q/ZS09.1-2010(參考IEC61158-2、EN50170-2)
　　二、  型號： FFAR-A（絞合銅芯導體18AWG，物理發泡皮聚乙烯絕緣，全屏蔽，鋼絲鎧裝，A型，F(xiàn)F現場總線電纜。）

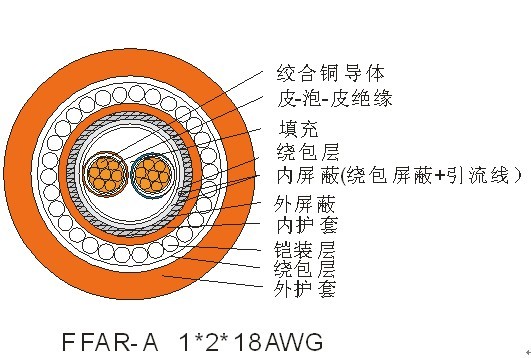

　　三、產品示意圖：   四、性能參數表

項目	單位	指標
20 ℃時導體最大直流電阻	Ω/km	不鍍錫：22.7；鍍錫：23.0；
屏蔽標稱阻抗	Ω/km	單對：9；多對：18;
工作電容（1kHZ）	PF/m	芯-芯：≤60; 芯-屏蔽：≤115;
對地電容不平衡	PF/km	≤2000
特性阻抗	Ω	100±20(31.25kHZ)
衰減	dB/km	≤3.0(39kHZ)
傳輸延遲（7.9kHZ~39kHZ）	μs/km	≤1.7
工頻電壓試驗	V/1min	1000
傳輸速率	/	31.25kbit/s
導體長期允許最高工作溫度	℃	70
最大工作電壓	V	300
最小允許彎曲半徑		不小于12倍的電纜外徑

    五、推薦對數：1對、2對、3對、4對、5對、6對、7對、8對、10對

    注：根據用戶需要，F(xiàn)FAR-A型電纜的導體也可采用鍍錫銅線的形式，訂貨時用文字注明即可。

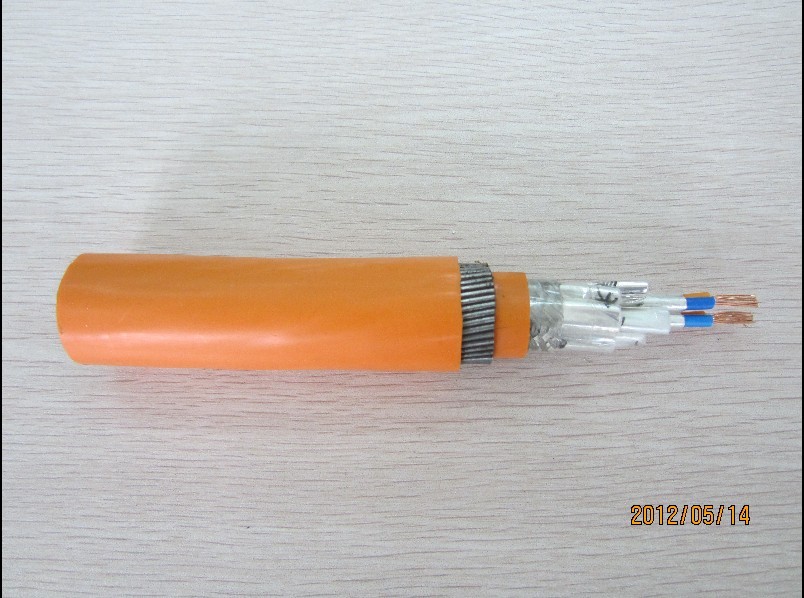

  五、實物圖：
