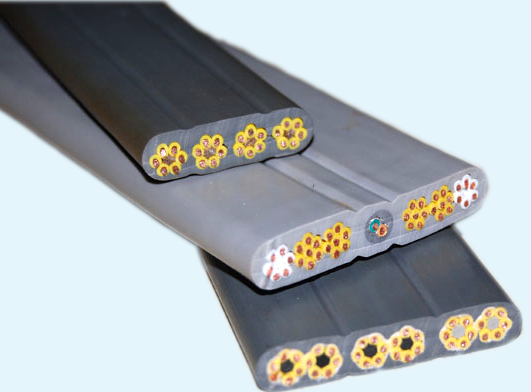

YVFPP扁平電纜

[當前欄目：移動用耐彎曲扁電纜]????? [發布日期：2014-02-23]

一：產品特點及用途：本產品具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛應用于冶金、電力、船舶、港口等行業。

分相屏蔽丁腈扁平電纜適用于作變頻器供電電纜。

二：產品執行標準

Q/HHTZH007.3，阻燃性能試驗執行GB12666.5-90規定

三：使用特性

1．交流額定電壓：U0/U 0.6/1KV

最高工作溫度： 105℃

最低環境溫度：固定敷設-40℃

2．電纜安裝敷設溫度應不低于-25℃。

四：基本型號及名稱

表1

型號	產品名稱
YVFB	丁腈絕緣和護套移動用扁平軟電纜
YVFPP	丁腈絕緣和護套銅編織屏蔽移動用扁平軟電纜

備注：阻燃型扁電纜型號前加ZR，導體線芯中銅絲可以采用鍍錫。

五：代號名稱和含義

表2

代號	代號含義
Y	移動用系列
VF	丁腈絕緣和護套
P	銅編織屏蔽
B	扁型

六：主要技術指標

1．成品電纜導體(R類)直流電阻(符合GB3956規定)參照附錄A表2。

2．20℃時絕緣電阻不小于50MΩ/KM。

3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。

七：基本電纜規格及結構參數

1．丁腈絕緣和護套動力扁電纜

線芯*標稱截面(mm2)	導體結構 (根數*直徑) mm	電纜最大外徑
線芯*標稱截面(mm2)	導體結構 (根數*直徑) mm	YVFB
2*1.5	48*0.20	11.4*7.5
2*2.5	51*0.25	14.0×9.0
2*4	82*0.25	15.8×9.5
2*6	123*0.25	18.2×10.8
2*10	204*0.25	21.5×12.5
2*16	323*0.25	24.2×13.9
2*25	513*0.25	28.5×16.2
2*35	722*0.25	31.8×18.1
2*50	1026*0.25	36.6×20.5
2*70	1406*0.25	41.6×23.3
2*95	486*0.50	47.3×26.3
2*120	608*0.50	50.8×28.1
2*150	760*0.50	56.3×31.2
3*1.5	48*0.20	15.8*7.5
3*2.5	51*0.25	18.8×9.0
3*4	82*0.25	21.6×9.5
3*6	123*0.25	25.8×11.3
3*10	204*0.25	32.1×13.2
3*16	323*0.25	34.2×14.9
3*25	513*0.25	42.3×18.2
3*35	722*0.25	46.2×19.1
3*50	1026*0.25	55.8×22.0
3*70	1406*0.25	66.8×26.8
3*95	486*0.50	70.2×28.0
3*120	608*0.50	85.5×36.0
3*150	760*0.50	95.0×35.1
4*1.5	48*0.20	20.5*7.5
4*2.5	945*0.50	25.8×9.0
4*4	82*0.25	29.4×9.5
4*6	123*0.25	34.1×11.8
4*10	204*0.25	40.4×12.9
4*16	323*0.25	45.9×15.6
4*25	513*0.25	54.1×18.1
4*35	722*0.25	58.6×20.2
4*50	1026*0.25	83.0×26.5
3×4+2.5	820.25/510.25	30.6×10.7
3×6+4	1230.25/820.25	31.0×12.8
3×10+6	2040.25/1230.25	35.0×12.9
3×16+6	3230.25/1230.25	41.3×15.6
3×25+10	5130.25/2040.25	49.1×18.1
3×35+10	7220.25/2040.25	64.2×20.2
3×50+16	10260.25/3230.25	80.2×23.4
3×70+25	14060.25/5130.25	85.3×27.2
3×95+35	4860.50/7220.25	97.6×29.7
3×120+35	6080.50/7220.25	107.1×31.9
5*1.5	48*0.20	25.5*7.5
5*2.5	51*0.25	32.0*9.0
5*4	82*0.5	37.5*10
6*1.5	48*0.20	31*7.5
6*2.5	51*0.25	40.9*9.0
6*4	82*0.5	42.0*10
7*1.5	48*0.20	32.0*7.0
7*2.5	51*0.25	41.0*9.0
7*4	82*0.25	44.0*10.0
8*1.5	48*0.20	38.5*7.8
8*2.5	51*0.25	48.0*8.0
8*4	82*0.25	51.0*10.6
10*1.5	48*0.20	44.5*7.8
10*2.5	51*0.25	59.0*9.0
10*4	82*0.25	65.2*11.0
12*1.5	48*0.20	59.5*8.5
12*2.5	51*0.25	70.0*8.5
12*4	82*0.25	80.2*11.0
