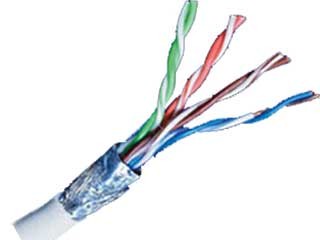

儀表用控制電纜、數字巡回檢測裝置用屏蔽控制電纜

[當前欄目：儀表電纜]????? [發布日期：2014-01-05]

一、產品特點及用途
本產品適用于交流額定電壓450/750V及以下儀表用控制電纜產品，巡回檢測裝置屏蔽電纜采用對絞鋁塑復合膜屏蔽和銅絲編織屏蔽，抗干擾性能優越，廣泛用于計算機測控裝置。
二、產品執行標準
企業標準Q/AT2003-13
阻燃特性試驗執行GB12666.5-90
三、使用特性
1、交流額定電壓：U₀/U 450/750V；
2、最高工作溫度不超過70℃；
3、電纜安裝敷設溫度應不低于0℃；
4、電纜允許彎曲半徑：非鎧裝電纜最小為電纜外徑的10倍，銅帶屏蔽或鋼帶鎧裝電纜最小為電纜外徑的12倍。
四、基本型號及名稱
1、儀表用控制電纜

KJYVP	聚乙烯絕緣聚氯乙烯護套銅編織屏蔽儀表用控制電纜
KJYVPR	聚乙烯絕緣聚氯乙烯護套銅編織屏蔽儀表用控制軟電纜
KJYVP₂	聚乙烯絕緣聚氯乙烯護套銅帶屏蔽儀表用控制電纜
KJYVP₂R	聚乙烯絕緣聚氯乙烯護套銅帶屏蔽儀表用控制軟電纜
KJYVP₃	聚乙烯絕緣聚氯乙烯護套鋁塑復合膜屏蔽儀表用控制電纜
KJYVP₃R	聚乙烯絕緣聚氯乙烯護套鋁塑復合膜屏蔽儀表用控制軟電纜
KJVVP	聚氯乙烯絕緣聚氯乙烯護套銅編織屏蔽儀表用控制電纜
KJVVPR	聚氯乙烯絕緣聚氯乙烯護套銅編織屏蔽儀表用控制軟電纜
KJVVP₂	聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽儀表用控制電纜
KJVVP₂R	聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽儀表用控制軟電纜
KJVVP₃	聚氯乙烯絕緣聚氯乙烯護套鋁塑復合膜屏蔽儀表用控制電纜
KJVVP₃R	聚氯乙烯絕緣聚氯乙烯護套鋁塑復合膜屏蔽儀表用控制軟電纜

阻燃型電纜在型號前加ZR。

2、數字巡回檢測裝置用屏蔽電纜

KJCP	數字巡回檢測裝置用屏蔽電纜
KJCPR	數字巡回檢測裝置用屏蔽軟電纜

阻燃型電纜在型號前加ZR。
五、代號名稱和含義

項目	代號	說明
阻燃特性	ZR	分A、B、C級阻燃
系列代號	KJ	儀表控制電纜(數字巡回控制電纜)
絕緣材料	V	聚氯乙烯、阻燃聚氯乙烯
絕緣材料	Y	聚乙烯
護套材料	V	聚氯乙烯、阻燃聚氯乙烯
屏蔽材料	P	銅絲編織屏蔽
	P₁	鍍錫銅絲屏蔽
	P₂	銅帶繞包屏蔽
	P₃	鋁塑繞包屏蔽
鎧裝材料	22	鋼帶鎧裝聚氯乙烯護套
	23	鋼帶鎧裝聚乙烯護套
	32	鋼絲鎧裝聚氯乙烯護套
	33	鋼絲鎧裝聚乙烯護套
導體結構	A	單股導體
	B	7股絞合導體
	R	多股絞合導體

六、主要技術指標
1、成品電纜導體直流電阻(符合GB3956規定)；
2、20℃時絕緣電阻不小于5000MΩ/KM，成品電纜經受交流50HZ 2KV/5min電壓試驗不擊穿。
七、基本電纜結構及結構參數
參照塑料絕緣屏蔽控制電纜及相同結構計算機控制電纜。

本公司可以根據客戶需要設計和制造各種規格和型號的電線電纜，特此說明！
