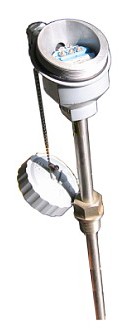

帶溫度變送器隔爆熱電阻的詳細介紹

 一、概述：
      帶溫度變送器隔爆熱電阻通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4-20mA，直接測量生產現場存在碳氯化合物等爆炸物的-200℃-1300℃范圍內液體、蒸汽的氣體 質以及固體表面溫度。
二、特點：
     二線制輸出4-20mA，抗干擾能力強；
    節省補償導線及安裝溫度變送器費用；節省范圍大；
     冷端溫度自動補償，非線性校正電路；
三、工作原理：
      帶溫度變送器隔爆熱電阻在工作狀態下所測得的熱電勢電阻的變化，經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA電信號給工作儀表，工作儀表便顯示所對應的溫度值。
 帶溫度變送器隔爆熱電阻利用間隙隔爆原理，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行測溫。熱電偶（阻）產生的熱電勢（電阻值）經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA的直流電信號給工人儀表，工作儀表顯示出所對應的溫度值。
 四、主要技術參數：
      產品執行標準：
      IEC584
      IEC751
      IEC1515
     JB/T5518-91
     JB/T7391-94

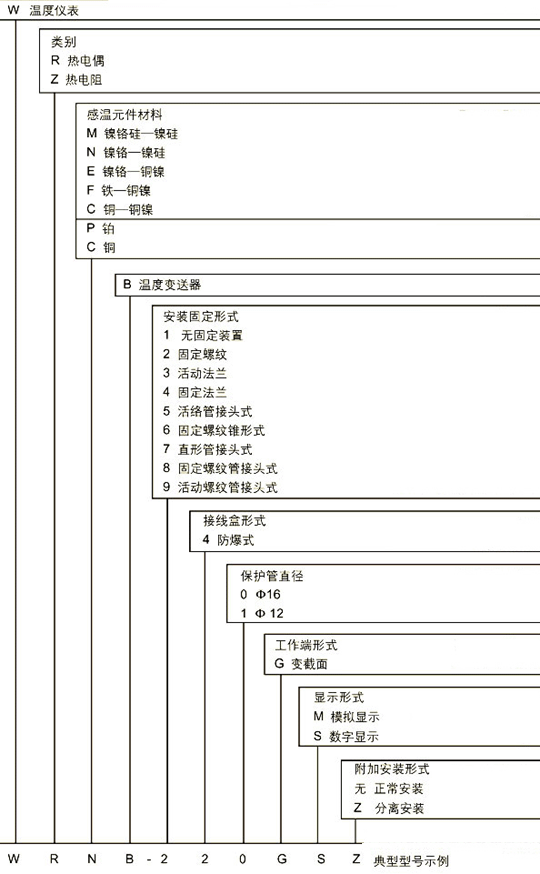

四、選型方式：



WZPB-440
