帶溫度變送器防爆熱電偶

[當前欄目：儀器儀表]????? [發布日期：2016-11-16]

帶溫度變送器防爆熱電偶

1、帶溫度變送器防爆熱電偶應用

通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4-20mA，直接測量生產現場存在碳氯化合物等爆炸物的-200℃-1300℃范圍內液體、蒸汽的氣體質以及固體表面溫度。 2、帶溫度變送器防爆熱電偶特點

二線制輸出4-20mA，抗干擾能力強；

節省補償導線及安裝溫度變送器費用；

安全可靠，使用壽命長；

冷端溫度自動補償，非線性校正電路； 3、帶溫度變送器防爆熱電偶工作原理防爆熱電偶利用間隙隔爆原理，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰全溫度傳不到腔外，從而進行防爆。
熱電偶（熱電阻）產生的熱電勢（電阻）經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值。 4、帶溫度變送器防爆熱電偶產品執行標準

IEC584

IEC751

IEC1515

JB/T5518-91

JB/T7391-94 5、帶溫度變送器防爆熱電偶測溫范圍及允差 1）熱電阻測溫范圍及允差

型號	分度號	測溫范圍℃	精度等級	允許偏差
WZPB	Pt100	-200-+500	A級 B級	±（0.15+0.002ItI） ±（0.30+0.005 ItI）
WZCB	Cu50 Cu100	-50-+100		±（0.30+0.005 ItI）

2）熱電偶測溫范圍及允差

型號	分度號	允差等級
		I		II
		允差值	測溫范圍℃	允差值	測溫范圍
WRNB	K	±1.5℃	-40-375	±2.5℃	-40-333
WRNB	K	±0.004 ItI	375-1000	0.0075 ItI	333-1200
WRMB	N	±1.5℃	-40-375	±2.5℃	-40-333
WRMB	N	±0.004 ItI	375-1000	0.0075 ItI	333-1200
WREB	E	±1.5℃	-40-375	±1.5℃	-40-333
WREB	E	±0.004 ItI	375-800	0.004 ItI	333-900
WRFB	J	±1.5℃	-40-375	±1.5℃	-40-333
WRFB	J	±0.004 ItI	375-750	0.004 ItI	333-750
WRCB	T	±1.5℃	-40-125	±1℃	-40-133
WRCB	T	±0.004 ItI	125-350	0.0075 ItI	133-1000

6、輸出信號： 4-20 mA ，負載電阻250，傳輸導線電阻 100 7、輸出方法：二線制 8、精度等級：
     溫度變送器精度等級：0.1 0.2 0.5
     顯示器精度等級：模擬指示式2.5級;數字顯示式0.5級. 9、供電電源：24V.DC±10℅ 10、防護等級：IP65 11、防爆等級：     隔爆型：dⅡBT4   dⅡCT5   dⅡCT6
      本質安全型：iaⅡCT6 12、絕緣電阻：儀表輸出接線端子與外殼之間的絕緣電阻應不小于50. 13、帶溫度變送器防爆熱電偶熱響應時間：    當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間，通常以t0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間t0.5的五分之一時，則用熱電偶（阻）熱響應時間作為儀表的熱響應時間；當溫度變送器的階躍熱響應穩定時間不超過熱電偶（阻）熱響應穩定時間t0.5的二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間； 14、基本誤差：儀表的基本誤差應不超過熱電偶（阻）和溫度變送器基本誤差的合成誤差。 15、帶溫度變送器防爆熱電偶工作環境：

安裝場所等級	溫度 ℃	相對濕度％	大氣壓力KPa
Cx1	-25-+55	5-95	86-106
Cx2	-25-+70
Cx3	-40-+80

16、支撐管長度確定：溫度變送器的工作溫度由支撐管所造成的殼體升溫同環境之和，支撐管所造成的殼體升溫見下圖。

17、帶溫度變送器防爆熱電偶取證一覽表:

防爆級 別	防爆證號	認 證機 構
dⅡBT4	GYB97151	NEPSI
dⅡBT4	GYB97152	NEPSI
dⅡCT4	GYB97203	NEPSI
dⅡCT4	GYB97204	NEPSI
iaⅡCTT6	GYB99412	NEPSI
iaⅡCTT6	GYB99413	NEPSI

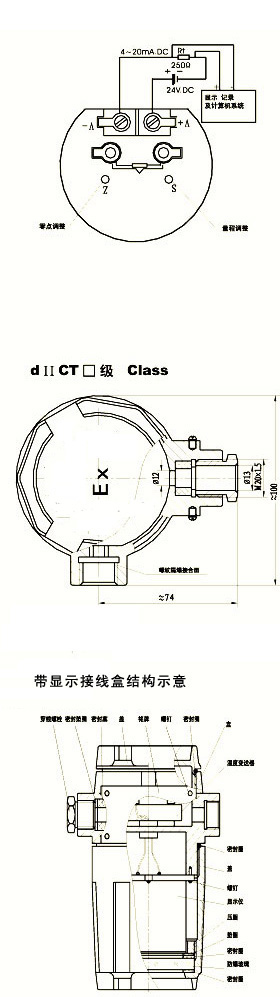

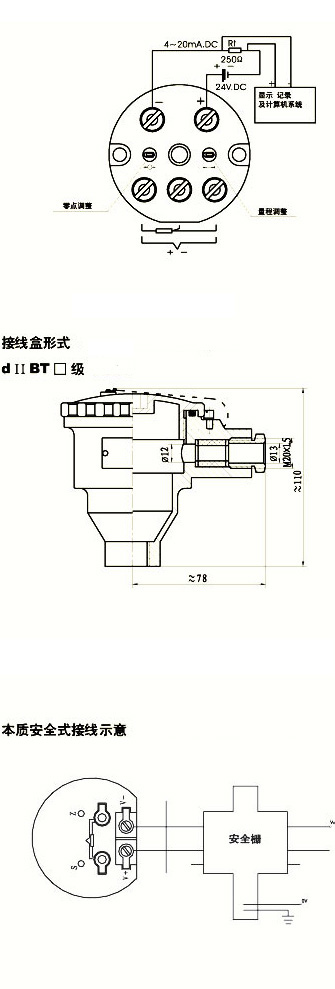

注：NEPSI防爆認證系國家級儀器儀器儀表防爆安全監督檢驗站 18、儀表接線方式

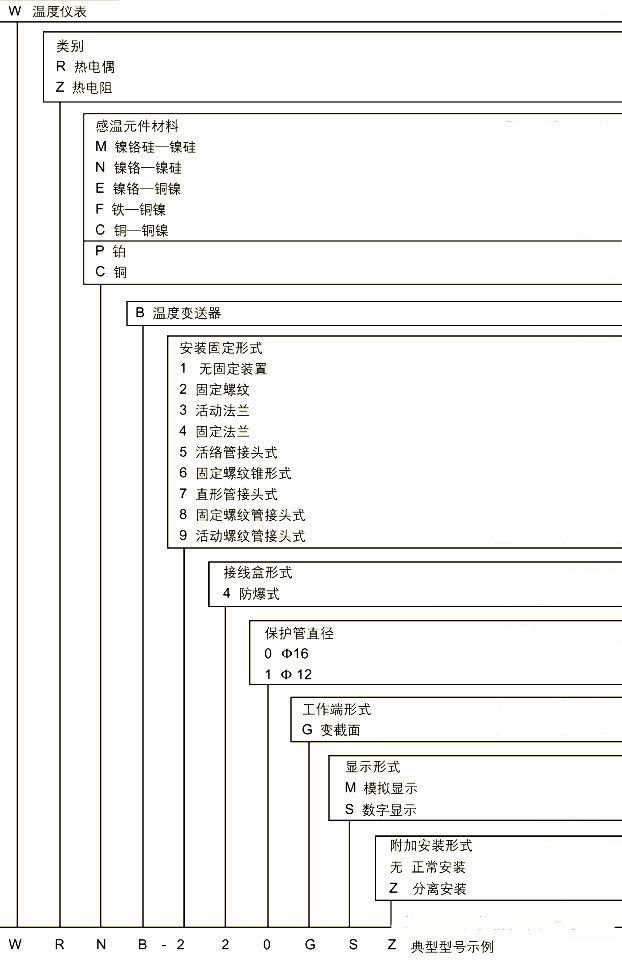

19、帶溫度變送器防爆熱電偶型號命名規則

20、帶溫度變送器防爆熱電偶無固定裝置選型表（其它傳感器選型參見防爆熱電偶）

型號	分度號	測溫范圍℃	熱響應時間	隔爆等級	規 格
					d	L
WRMB-140 WRMB-140G	K	0-800	＜90S	dⅡBT4 dⅡCT5 dⅡCT6 iaⅡCT6	Φ16	300X150 350X200 400X250 450X300 500X350 550X400 650X500 900X750 1150X1000 1650X1500 2150X2000
			＜24S
WRNB-140 WRNB-140G	N	0-800	＜90S
			＜24S
WREB-140 WREB-140G	E	0-600	＜90S
			＜24S
WRCB-140 WRCB-140G	T	0-350	＜90S
			＜24S
WRFB-140 WRFB-140G	J	0-55	＜90S
			＜24S
WZPB-141 WZPB-141G	Pt100	-200-500	＜120S		Φ12
			＜24S
WZCB-141 WZCB-141G	Cu50	-50-100	＜120S
			＜24S

注：1）選型須知：型號、分度號、防爆等級、熱電偶（阻）精度等級、溫度變送器（顯示器）精度等級、安裝固定形式、保護管材質、長度或插入深度； 2）熱電偶I級、熱電阻A級按協議訂貨； 3）保護管材質為1Cr18Ni9Ti,其余材質根據協議訂貨。
