一、概述:
智能顯示調節儀,智能數字顯示調節儀,數字顯示儀表作為一種常用輔助配套儀表,已廣泛地應用于冶金,化工,石油,電力等項目中,它具有清晰,精度高等特點。
可與各式熱電偶、熱電阻、霍爾變送器、電阻遠傳壓力表以及各種流量、壓力、液位等傳感器、變送器送出的信號適配,對其進行單回路單參數的時間比例調節。
二、產品特點及技術指標:
智能顯示調節儀,智能數字顯示調節儀,采用最新型的專用芯片制成具有掉電保護功能
精度等級±0.5%FS±1dig
具有全輸入功能,使儀表能起到一表多用
線性輸入時量程可隨意遷移
顯示清晰直觀
可靠而實用的儀表安裝結構
可同時帶二個模擬量輸出(一路調節,一路變送輸出)
輸入形式
熱電偶 B:0~1800℃; S:0~1600℃
K:0~1300℃; E:0~800℃
T:0~400℃; J:0~1000℃
EA2:0~800℃; N:0~1300℃
熱電阻
Pt100: -199.9~600℃; BA1:-199.9~600℃
Cu50 : -50~150℃; BA2:-199.9~600℃
Cu100: -50~150℃
霍爾變送器
遠傳壓力表:0~400Ω
標準信號:0~10mA DC;4~20mA DC; 0~20mV DC
0~70mV DC;0~100mV DC;0~5V DC
1~5V DC
輸出形式
控制
二位式:繼電器觸點輸出,觸點容量220V 3A(阻性)
時間比例:繼電器觸點輸出,觸點容量220V 3A(阻性)
連續PID:0~10mA DC輸出
4~20mA DC輸出
斷續PID:繼電器觸點輸出,觸點容量220V 3A(阻性)
(也可電流輸出)
報警
四組報警輸出觸點,三組可任意組態,一組可作聲光報警用
變送輸出:0~10mA DC
4~20mA DC
供電電源:AC 220±10%V 50Hz±5%
變送器供電電源:DC 24V 30mA
三、智能顯示調節儀,智能數字顯示調節儀,技術參數:
1.萬能信號輸入,用戶任意選擇。(熱電偶,熱電阻,電壓,電流,線性電阻,頻率等)。
2.單屏或雙屏L E D 顯示。根據工況可對量程顯示進行任意修正。線 性輸入信號量程可任意設定,也可開方顯示,加小信號切除。
3.副屏可進行設定值和輸出值切換。
4.可提供2 ~6 個繼電器獨立輸出,6 個繼電器可兩兩相關聯輸出。 報警控制方式任意選擇。可實現輸入端故障報警輸出。
5.也可實現定時或計數功能, 可逆計數。
6.可作為電流、電壓給定器,無需輸入信號。也可通過按鍵改變顯示內容為過程量和控制量的百分比。
7.可外供2 4 V 電源(提供給二線制變送器)。
8.測量值變送輸出:0~10mA、4~20mA、0~5V、1~5V、0~10V 等,變送范圍任意設定,修正。
9.可提供多主機,單主機,無主機方式的RS4 8 5 異步串行通訊方式。通訊數據校驗遵照 CRC-1 6 美國數 據通訊標準,高可靠性循環,條碼校驗。
10.面板顯示:

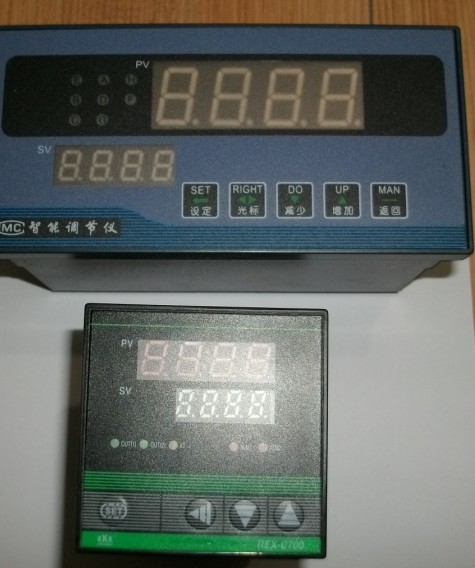

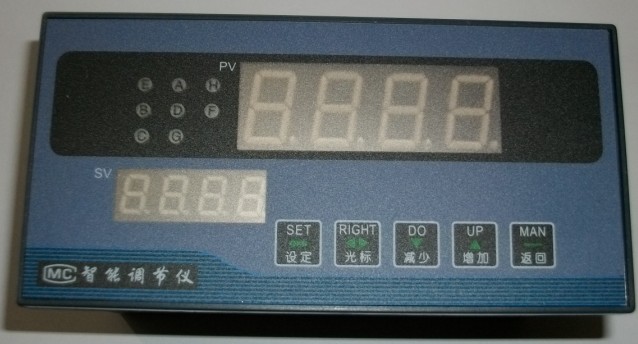

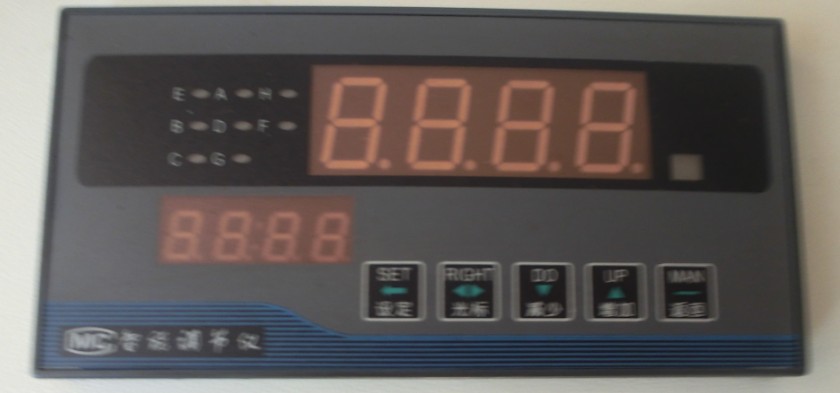

智能顯示調節儀,智能數字顯示調節儀,為雙屏數字顯示,主屏四位高亮度數碼管顯示測量值,副屏四位高亮度數碼管顯示控制設定值。
顯示方式 |
指 示內 容 |
雙屏顯示 |
測量時主屏顯示測量值,副屏顯示設定值; |
單屏顯示 |
測量時顯示測量值;設定時交替顯示雙屏顯示中的主副屏內容。 |
四、規格型號及選型:
XM |
□□□□□□□□□□□ |
說明 |
類型 |
ZA |
單顯儀表(無報警方式) |
設計序列 |
9 |
9000系列儀表 |
顯示方式 |
1 |
單屏顯示 |
輸入方式 |
0 |
頻率信號:0.01-10000Hz 配全部輸入類型 |
報警方式 |
0 |
無報警 |
外形尺寸 |
H |
橫式160×80開孔152×76 |
變送輸出 |
A |
無變送輸出 |
定時功能 |
S |
缺省為無定時功能 帶定時功能 |
外供24V電源 |
P |
缺省為無24V直流電源輸出 |
通訊接口 |
T |
缺省為不帶通訊接口 |
供電電源 |
K |
缺省為220V.AC(不寫時默認) |
