型號

名稱

JBQ

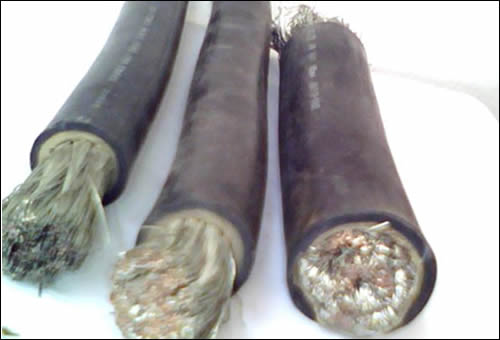

銅芯橡皮絕緣丁腈護套電機繞組引接電線

JXF

銅芯橡皮絕緣氯丁護套電機繞組引接電線

　　產品結構及參考數據：

　　JBQ型500V



　　JBQ型1140V



　　產品技術要求：

　　4.1 導體采用鍍錫銅絲，其結構符合表1、2的規定，性能符合JB947-76《橡皮和塑料絕緣電線電纜用銅導電線芯》中的要求。
　　4.2 絕緣橡皮性能符合JB664-77《電線電纜用橡皮》標準規定。
　　　　絕緣厚度符合表1、2，允許偏差-10%，其最薄處的厚度不小于標稱值的90%-0.1mm。
　　4.3 護套橡皮性能符合JB664-77《電線電纜用橡皮》規定，護套厚度符合表1、2，允許偏差-20%，其最薄處厚度不小于標稱值的80%。
　　4.4 成品電線須經受OYYDDL0118-2003，規定的交流50Hz耐電壓試驗。
　　4.5 成品電線導電線芯直流電阻在溫度20℃時應符合表1、2規定。
　　4.6 電線應能經受浸漆試驗，電線經130±5℃，5小時恒溫后，浸入溫度為50±5℃的1032漆中30分鐘，取出滴干，再經130±5℃，48小時恒溫，最后將電線卷繞在規定直徑的圓棒上，電線護套層應地我開裂，脆裂和發粘等現象。
