ZHFF-PUR 綜合電纜24*1.5+10*0.5+5*2*0.25+SFF75-2-1
[當前欄目：復合/組合電纜]????? [發布日期：2018-06-16]
ZHFF-PUR 綜合電纜24×1.5 + 10×0.5 + 5×2×0.25 + SFF75-2-1
一、設計要求

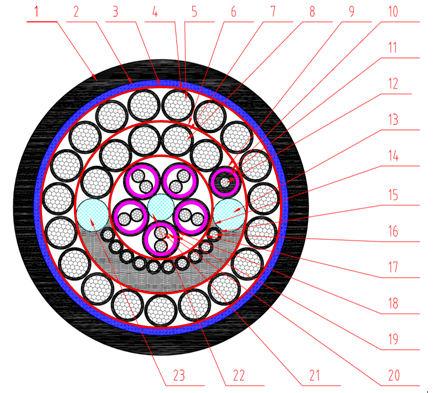

1.電纜內部結構設計如下圖所示
圖 電纜橫截面設計示意圖（圖中代號解釋見下表）
|
序號
|
標注編號
|
構成定義及參數說明
|
備注
|
|
1
|
1
|
霧面PUR
|
|
|
2
|
2
|
凱夫拉編織網
|
|
|
3
|
3、6、17
|
無紡布繞包層
|
|
|
4
|
4、7、9、11、15、18、20
|
導體絕緣層
|
JPTE
|
|
5
|
5、8
|
24×1.5 mm2線芯
|
鍍錫銅絲
|
|
6
|
16
|
10×0.5 mm2線芯
|
鍍錫銅絲
|
|
7
|
21
|
5×2×0.25 mm2線芯
|
鍍錫銅絲
|
|
8
|
19
|
5×2×0.25 mm2屏蔽編織網
|
鍍錫銅絲
|
|
9
|
10
|
同軸線屏蔽編織網
|
鍍銀銅絲
|
|
10
|
12
|
同軸線線芯
|
鍍銀銅絲
|
|
11
|
14
|
尼龍?zhí)畛湮?o:p>
|
|
|
12
|
13、22、23
|
尼龍繩
|
填充物
|
2.技術參數設計如下表所示
|
序號
|
參數名稱
|
技術參數設計及驗收參考值
|
備注
|
||
|
1
|
電纜類別
|
綜合電纜
|
|
||
|
2
|
電纜應用范圍
|
拖鏈系統及移動場合
|
|
||
|
3
|
線芯線徑設計
|
24×1.5 + 10×0.5 + 5×2×0.25 + SFF75-2-1
|
|
||
|
4
|
線芯導體材質
|
鍍錫銅絲
|
|
||
|
5
|
四種線芯導體結構
及絞合外徑
|
導體構成
|
絞合外徑
|
|
|
|
1.5 mm2：85/0.15±0.004mm
|
1.6mm
|
||||
|
0.5 mm2：33/0.14±0.004mm
|
0.93mm
|
||||
|
0.25 mm2：16/0.14±0.004mm
|
0.65mm
|
||||
|
SFF：7/0.12±0.003mm
|
0.36 mm
|
||||
|
6
|
導體絕緣層的平均厚度
最薄點
絕緣外徑
|
平均厚度
|
最薄點
|
絕緣外徑
|
|
|
1.5 mm2：0.7mm
|
0.53mm
|
3.0±0.1mm
|
|||
|
0.5 mm2：0.53mm
|
0.38mm
|
2.0±0.1mm
|
|||
|
0.25 mm2：0.42mm
|
0.28mm
|
1.5±0.1mm
|
|||
|
SYV：0.57mm
|
0.51mm
|
1.5±0.1mm
|
|||
|
7
|
導體絕緣層材質
|
JPTE，具體以樣品為準
|
|
||
|
8
|
絕緣層顏色
|
相同線徑的線芯必須用不同顏色加以區分,具體顏色不限
|
|
||
|
9
|
同軸屏蔽網規格
|
鍍銀絲編織屏蔽，屏蔽密度≥100％，屏蔽后擠包透明PVC內護套，外徑2.8±0.2mm
|
|
||
|
10
|
5×2×0.25屏蔽網規格
|
每組分別鍍錫絲纏繞屏蔽屏蔽密度≥100％，屏蔽后繞包無紡布
|
|
||
|
11
|
外護套規格
|
材質及顏色
|
霧面PUR，黑色
|
|
|
|
平均厚度及最薄點
|
2.0mm，1.6mm
|
||||
|
成品外徑
|
控制在20±0.2mm以內
|
||||
|
12
|
標識絲印
|
公司logo(最好彩色)或公司全稱，間隔1m
|
|
||
|
13
|
20℃時導體最大直流電阻（Ω/KM）
|
1.5 mm2：13.3Ω
|
|
||
|
0.5 mm2：40.1Ω
|
|||||
|
0.25 mm2：71.6Ω
|
|||||
|
14
|
最小彎曲半徑
|
符合GB9330-88《塑料絕緣控制電纜》規定的技術要求
|
|
||
|
15
|
額定耐壓
|
導體與絕緣屏蔽層之間耐壓：300V
|
|
||
|
導體與導體之間耐壓：300V
|
|||||
|
16
|
額定耐溫
|
非彎曲時允許安裝溫度范圍：-40℃ ～ +200℃
|
|
||
|
彎曲時允許安裝溫度范圍：-30℃ ～ +200℃
|
|||||
|
所有絕緣層在200℃溫度下烘烤時不收縮不變形
|
|||||
|
17
|
抗拉強度設計
|
抗拉強度：≥8000N
|
|
||
|
采用單根250N的凱夫拉，共計32根，進行網狀編織，凱夫拉編制前進行膠浸處理
|
|||||
|
18
|
使用壽命
|
≥5000000耐磨次數
|
|
||
|
19
|
緊實度要求
|
線芯和外護套之間不能有空隙，務必緊實；50cm情況下測試，單根線芯拉動時不能與其它線芯之間產生相對位移
|
|
||
|
20
|
外護套封裝要求
|
封裝后的外護套表面務必均勻、平整、光滑，不能凹凸不平
|
|
||
|
21
|
數量及規格
|
單根長度不低于200m，中間不能有斷頭，以木質卷盤形式交貨；試驗合格確定總數量；試驗段長度200m。
|
|
||
|
22
|
驗收標準
|
以上技術參數在驗收時的允許誤差：≤1%
|
|
||
