高抗拉卷筒電纜GC-JTCABLEG-PUR
名稱：卷筒抗拉耐磨組合軟電纜
參考型號規格：GC-JTCABLEG-PUR 3*25+1*16+（10*2.5）P

主要特性：扭轉角度可達±180°，良好的耐油性、耐寒性、耐候性。應用于不同工業領域的連接電纜，如工業機器人，廠房和機器的制造。這些電纜適應于中等機械應力，特別是摩擦，高柔性抗扭應力，同時在沒有拉引力的負載下，可自由的彎曲運動。這些電纜可用于因結構不同可使用拖鏈的場所，還可用于低溫干燥和非常潮濕的房間及無防護場所。

應用范圍：適用于機械手，木工機械，玻璃機械，切割機械，陶瓷機械，噴涂機械等工業自動化設備，用于拖鏈的理想電纜，這種高柔性電纜用于需要頻繁移動和快速彎曲的所有區域，包括數控機床、機器人技術等所有高速移動機器部件的干燥或潮濕的室內。由于具有極好的耐撕裂和性能而特別堅固，由于它特別耐油，特別是冷卻劑，這種電纜非常適用于危險區域的機械、工具制造和鋼鐵生產。極小的彎曲半徑，可以理想地用于拖鏈系統。適合戶外敷設，耐紫外線、氧化、臭氧和水解。



PUR自熄滅和阻燃性，實驗方法按VDE0472第804部分和IEC60332-1的規定 。

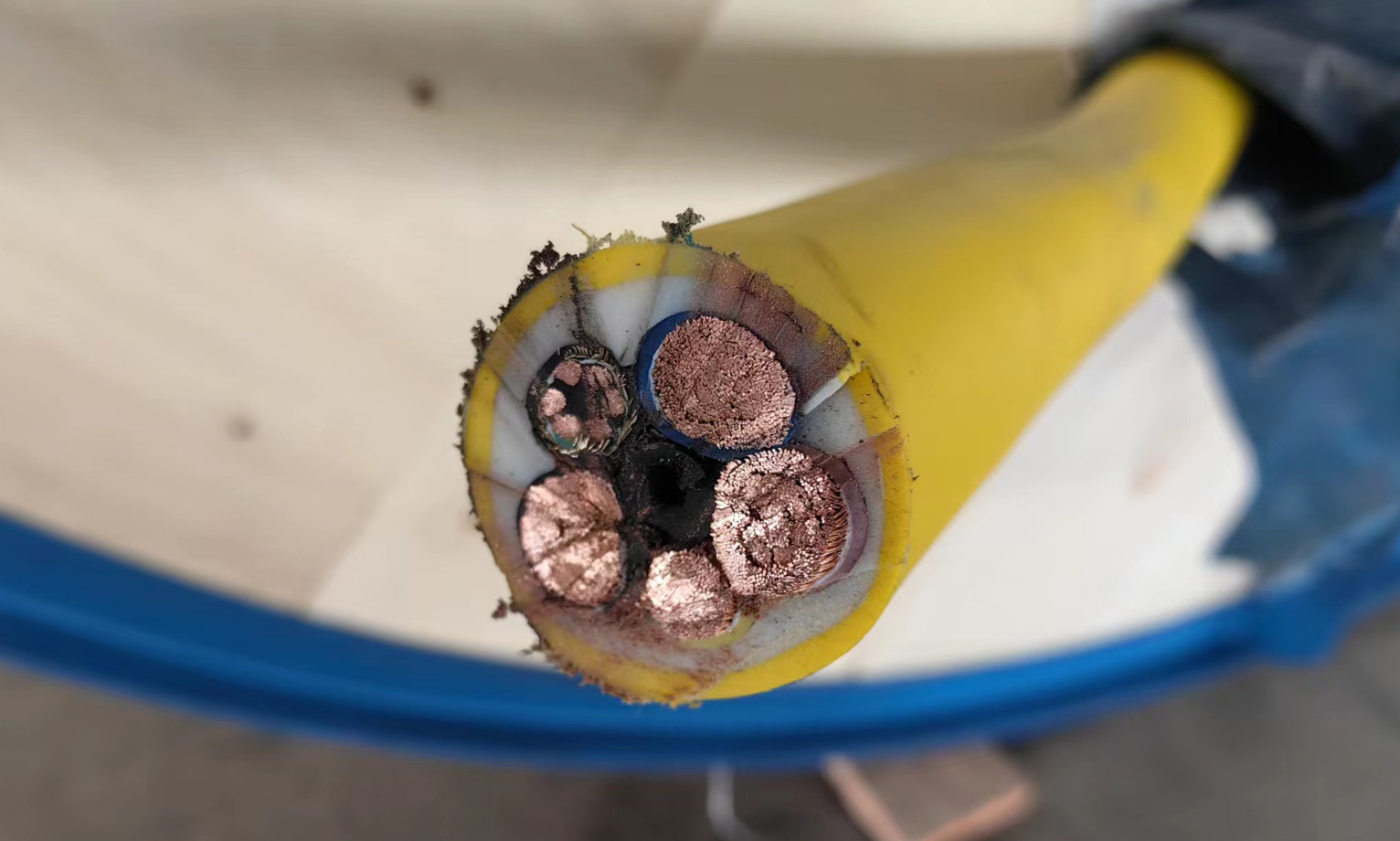

電纜結構:
導體：裸銅，多股細銅絲絞合導體，符合DIN VDE0295第6類和IEC60228第6類規定。
絕緣：特種PVC
線芯：黑色線芯，根據DIN VDE 0293規定用白色數字按順序編號，絕緣線芯合理節距絞合成纜。
外護套：特種PUR，特別堅固，耐撕裂、抗拉和耐油。
備注：G=帶黃-綠接地線。

產品參數:
工作電壓：300/500V
測試電壓：2000V
絕緣電阻：≥ 20MΩ/KM（20℃）
最小彎曲半徑：移動安裝：6×電纜外徑。
                       固定安裝：  4×電纜外徑。
工作溫度：移動安裝：-30℃至70℃。
                固定安裝：-40℃至120℃。
符合VDE0472-804部分B類測試標準，和IEC60332-1。


GC-JTCABLEG-PUR卷筒抗拉耐磨組合軟電纜選型表：
