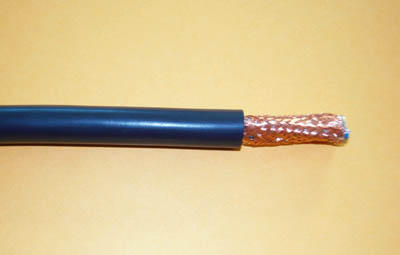

銅芯交聯聚乙烯、聚氯乙烯絕緣控制電纜（含控制用屏蔽電纜，控制用阻燃電纜，移動用控制軟電纜）
一、產品特點及用途
本產品適用于交流額定電壓450/750V及以下自動控制或監測系統、電器儀表連接等場合用傳輸線。
二、產品執行標準
GB9330-88  阻燃性能試驗執行GB12666-90標準
三、使用特性
1、交流額定電壓：U₀/U  450/750V；
2、最高工作溫度：聚氯乙烯(聚乙烯)絕緣不超過70℃、交聯聚乙烯絕緣90℃；
3、最低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃；
4、電纜安裝敷設溫度不底于0℃；
5、電纜允許彎曲半徑：非鎧裝電纜最小為電纜外徑的6倍；銅帶屏蔽或鋼帶鎧裝電纜最小為電纜外徑的12倍。
四、基本型號及名稱

型  號	名    稱	主  要  使  用  范  圍
KVV	銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜	敷設在室內、電纜溝、管道等要求屏蔽的固定場合
KVVP	銅芯聚氯乙烯絕緣，聚氯乙烯護套銅絲編織屏蔽控制電纜	敷設在室內、電纜溝、管道等要求屏蔽的固定場合
KVVP2	銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜	敷設在室內、電纜溝、管道等要求屏蔽的固定場合
KVV22	銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜	敷設在室內、電纜溝、管道、直埋等承受較大機械外力的固定場合
KVVR	銅芯聚氯乙烯聚氯乙烯護套控制軟電纜	敷設在室內移動要求柔軟等場合
KYJV	交聯聚乙烯絕緣聚氯乙烯護套控制電纜	產品適用于固定敷設額定電壓為0.6/1KV及以下的配電裝置中電器儀表的接線
KYJV22	交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套控制電纜	產品適用于固定敷設額定電壓為0.6/1KV及以下的配電裝置中電器儀表的接線
KYJVP	交聯聚乙烯絕緣銅絲屏蔽聚氯乙烯控制電纜	產品適用于固定敷設額定電壓為0.6/1KV及以下的配電裝置中電器儀表的接線
ZR-KVVRP	銅芯聚氯乙烯絕緣，聚氯乙烯護套銅絲編織屏蔽控制軟電纜	敷設在室內移動要求柔軟屏蔽等場合
ZR-KVV	銅芯聚氯乙烯絕緣聚氯乙烯護套阻燃控制電纜	敷設在有阻燃要求的室內、電纜溝、管道等固定場合
ZR-KVVP2	銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽阻燃控制電纜	敷設在有阻燃要求的室內、電纜溝、管道等固定場合
ZR-KVV2	銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝阻燃控制電纜	敷設在有阻燃要求的室內、電纜溝、管道、直埋等能承受較大機械外力固定場合
ZR-KVVR	銅芯聚氯乙烯絕緣聚氯乙烯護套阻燃控制軟電纜	敷設在有阻燃要求的室內可移動柔軟等場合
ZR-KYJV	交聯聚乙烯絕緣聚氯乙烯護套阻燃控制電纜	產品適用于固定敷設額定電壓為0.6/1KV及以下的配電裝置中電器儀表的接線
ZR-KVJV22	交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃控制電纜	產品適用于固定敷設額定電壓為0.6/1KV及以下的配電裝置中電器儀表的接線
ZR-KYJVP	交聯聚乙烯絕緣銅絲屏蔽聚氯乙烯護套阻燃控制電纜	產品適用于固定敷設額定電壓為0.6/1KV及以下的配電裝置中電器儀表的接線

備注：1、需要阻燃護套型號前加ZR；導體線芯中銅絲可以采用鍍錫；
2、如需鍍錫銅絲編織屏蔽或鋁塑復合帶繞包屏蔽，只需將型號中的P 改為P₂或P₃即可。
五、代號名稱和含義

項    目	代    號	說    明
阻燃特性	ZR	分A、B、C級阻燃
系列代號	K	控制電纜
絕緣材料	V	聚氯乙烯、阻燃聚氯乙烯
	Y	聚乙烯PE
	YJ	交聯聚乙烯
護套材料	V	聚氯乙烯、阻燃聚氯乙烯
屏蔽材料	P	銅絲編織屏蔽
	P1	鍍錫銅絲屏蔽
	P2	銅帶繞包屏蔽
	P3	鋁塑繞包屏蔽
鎧裝材料	22	鋼帶鎧裝聚氯乙烯護套
	23	鋼帶鎧裝聚乙烯護套
	32	鋼絲鎧裝聚氯乙烯護套
	33	鋼絲鎧裝聚乙烯護套
導體結構	A	單股導體
	B	7股絞合導體
	R	多股絞合導體

六、主要技術指標
1、成品電纜導體直流電阻(Ω/KM，20℃)；

截面	0.5		0.75		1.0		1.5		2.5		4		6
鍍層	TR	TRX	TR	TRX	TR	TRX	TR	TRX	TR	TRX	TR	TRX	TR	TRX
A/B類	36.0	36.7	24.5	24.7	18.1	18.2	12.1	12.2	7.41	7.56	4.61	4.7	3.08	3.11
R類	39.0	40.1	26.0	26.7	19.5	20.0	13.3	13.7	7.98	8.21	4.95	5.09	3.3	3.39

2、絕緣電阻及絕緣標稱厚度符合下表規定；

標稱截面(mm2)	絕緣標稱厚度(㎜)	絕緣電阻(≥MΩ/KM)
		20℃	70℃
0.5	0.6	13	0.013
0.75	0.6	12	0.012
1.0	0.6	11	0.011
1.5	0.7	11	0.011
2.5	0.8	10	0.010
4	0.8	8.5	0.0085
6	0.8	7	0.0070
10	1.0	6.5	0.0065

3、成品電纜經受交流50HZ  2.5KV/5min不擊穿。
