產品結構組成

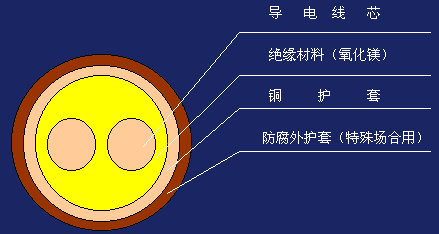

銅芯銅護套氧化鎂絕緣電纜，國外叫MI電纜，國內簡稱礦物絕緣電纜或防火電纜。它是采用高導電率的銅作導體，無機物氧化鎂作絕緣，無縫銅管作護套（見電纜結構圖），經特殊工藝制作而成的現代建筑布線電纜和特殊行業（冶金、化工、石油等）用電纜。由于其用材和結構的特殊性，決定了該產品具有有機電纜（塑料電纜）所無法比擬的電氣性能、機械性能、耐環境性能和環保性能。

裸電纜長期使用溫度為250℃，在950℃~1000℃時可持續供電3小時（國家標準規定90分鐘），短時間或非常時期可接近銅的熔點1083℃工作（氧化鎂絕緣熔點為2800℃）。



2、產品標準及資質



●GB13033-1991額定電壓750V及以下礦物絕緣電纜及終端
●BS6207-1995額定電壓750V及以下礦物絕緣電纜
●IEC60702-2002額定電壓750V及以下礦物絕緣電纜及終端
●企業標準
●99D163礦物絕緣電纜敷設規范
●一九九六年與上海電纜研究所共同研究并開發成功

3、產品類別
BTTQ 輕型銅芯銅護套礦物絕緣電纜(控制電纜)




BTTVQ輕型銅芯銅護套聚氯乙烯外護套礦物絕緣電纜(控制電纜)






LSF-BTTQ 輕型銅芯銅護套低煙無鹵外護套礦物絕緣電纜(控制電纜)




BTTZ重型銅芯銅護套礦物絕緣電纜(電力電纜)




BTTVZ重型銅芯銅護套聚氯乙烯外護套礦物絕緣電纜(電力電纜)




LSF-BTTZ重型銅芯銅護套低煙無鹵外護套礦物絕緣電纜(電力電纜)




注：由于該電纜原材料及工藝的特殊性，截面為25mm2以上的多芯電力電纜均由單芯電纜組成。
表示方法：
例一：截面為1.5mm2 3芯輕型銅芯銅護套氧化鎂絕緣控制電纜表示為： BTTQ 3×1.5
例二：截面為300mm2 5芯重型銅芯銅護套氧化鎂絕緣電力電纜表示為： BTTZ 5×1×300
例三：截面為16mm2 5芯重型銅芯銅護套無鹵低煙外護套氧化鎂絕緣電力電纜表示為（共三種）：
LSF-BTTZ 5×1×16或4×16+16或3×16+2×16

4、主要性能說明
防火：
    由于組成電纜的材料都是無機物（銅和氧化鎂），無任何可助燃介質。，電纜在接近銅的熔點溫度仍能保持短時正常通電，因而是消防系統及要求安全場所取代阻燃、耐火類電纜的趨勢性產品。
防爆：
    無縫銅管護套及與其密封連接的電纜終端可阻止可燃性油蒸汽、可燃性氣體和火焰通過電纜進入與電纜連接的電器設備而起防爆作用，是石油、化工、煤礦、發電機房等防爆性能高要求場所的最佳保障。
防水：
    銅護套是由無縫銅管拉制而成，因而水份無任何途徑可進入電纜內部，是地鐵、隧道等潮濕氣較大的地下場所的理想選擇。
無煙、無鹵、無毒：
    由于該電纜是由銅和無機物氧化鎂組成，因而本產品即使在銅的熔點（1083℃）火焰中燃燒，也不會產生任何煙霧、鹵素和毒性氣體。是機場、醫院、車站、機關辦公樓、郵電大廈、電力大樓、圖書館、博物館、紀念館、展覽館、商場、銀行、賓館飯店等公共安全要求非常高的場所替代無鹵低煙、耐火、阻燃類有機電纜的最為經濟、安全、環保的綠色產品。
耐高溫：
    電纜允許長期工作溫度可達250℃，短時間或非常時期允許接近銅的熔點溫度，遠高于塑料類"高溫電纜"，是鋼廠、銅廠、鋁廠等有高溫作業區的最佳選擇。
耐腐蝕性強：
    銅護套具有較強的耐腐蝕性，在一些特殊的強酸和強堿場合，可采用外加
一層外護套防腐蝕。
耐輻射、防電磁干擾：
    本產品經輻射后絕緣材料電阻值不會發生任何變化，是核設施中理想的配線電纜。同時該電纜銅護套形成了一個自然而又最佳的屏蔽層，是計算機房、電力調度和控制室等關鍵場所的經濟安全型產品。
載流量大、過載能力強：
    與相同截面的塑料電纜相比較，氧化鎂電纜載流能力可以提高一個截面等級以上。同時能承受相當大的過載，其過載能力可達正常載流的100倍以上。
機械強度高：
    首先是特殊用材決定了高機械強度，其次是電纜受外力壓扁至原電纜直徑2/3時，仍能保持載流面不變。
體積小、重量輕、壽命長：
    和普通電纜相比，本產品體積減少60%，重量減輕30%。因其耐腐蝕性強和較高的機械強度，決定了本產品具有壽命長的特點，其壽命在100年以上。
良好的接地性能：
    銅護套可提供良好的低接地電阻，起到接地作用而省去單獨的接地線芯。

5、電纜的防火能力



試驗方法




分析說明
    從上表試驗方法可以得出，只有BS6387（英國標準）中規定的方案才是電纜在火災中經受的真正的耐火性能考驗。因?yàn)殡娎|在火燒中并非不受外界的干擾，它會受到消防水、火燒脫落物及其它重物的不斷沖擊。我們知道有機（塑料）電纜耐火性能是靠導體和絕緣間的云母包帶實現的，而塑料耐火電纜一經火燒，云母和絕緣將分別形成硬殼及碳?xì)?。碳?xì)び鏊畬?dǎo)電、云母硬殼遇水或其它重物的沖擊將脫落。經過國外權威機構的多次試驗證明，能夠滿足BS6387（英國標準）測試的只有礦物絕緣電纜。其它靠云母絕緣的耐火電纜（NH），不能保證在火災中通電的萬無一失。

6、綜合評價礦物絕緣電纜
    &不能僅僅認為該電纜就是耐高溫或火燒不壞的電纜。"防火"僅是其一項直觀表現的性能。不燃、防爆、防腐、防水、防磁、防機械損傷（包括動物嚙咬）、載流量大、過載能力強等，任一項性能的效果均遠優于塑料電纜。
    &該電纜是真正的綠色、安全產品。與目前最為"環保"的無鹵低煙塑料電纜相比，礦物絕
緣電纜不但在電性能及機械性能方面有較大提高，而且真正實現了無鹵、無煙、無毒，徹底消除了無鹵低煙塑料電纜中殘留的毒素，并完全克服了無鹵低煙塑料電纜在多根敷設時火焰燃燒中所產生的煙霧和毒性產生的"二次災害"。
    &它是塑料電纜性能優點的集合。只要您選用了礦物絕緣電纜，你就可以享受到塑料電纜所無法共有的功能給您帶來的安全與放心。
    &該產品已不再是主要用于消防系統，由于其優越的性能價格比而成為替代無鹵低煙電纜、耐火電纜、阻燃電纜、母線槽（容量為1500A及以下）等產品的發展方向。
    &該產品的性能價格比遠優于其它任何一種電纜

三、"分支"型礦物絕緣電纜

    分支電纜雖說是一新品種，由于其投資少、安裝簡單，受到了廣大用戶的睛昧。但由于分支接頭與主干線、支線為分開制作，且接頭處以機械方式聯接后注以塑料，因而，接頭處的耐火、注塑料的阻燃、低煙、無鹵等性能受到了人們的質疑，特別是電纜的某一個接頭或干線某一處出現問題后的處理則更是讓人擔憂。

    礦物絕緣電纜功用在被人們普遍認可的同時，許多設計人員常向我們提出，礦物絕緣電纜能否帶有分支功能？為了及時解決市場需求矛盾，在公司技術人員的努力下，充分吸收了國外先進經驗，成功開發了由干線、支線、分支轉接器組成的具有分支功能的礦物絕緣電纜分支線路。

    型號表示方法：
    干線截面為300mm2，支線截面為16mm2，支線路數為7個，表示為：FZ-BTTZ 1×300+7×1×16

四、產品附件

1、中間聯接器

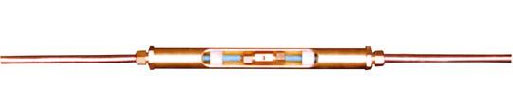

    由于礦物絕緣電纜生產長度受電纜原材料（銅護套用銅管的長度）長度的限制，所以在電纜敷設安裝過程中，需采用中間聯接器將二根相同規格電纜聯在一起，以保證滿足線路長度的需要。該聯接器的二端均由內螺紋無縫銅管、黃銅罐或熱縮性套管、銅壓接管和絕緣熱收縮套管所組成。



2、終端

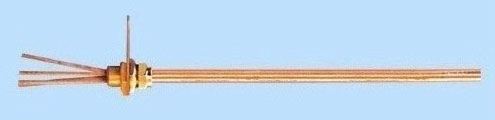

    電纜在安裝使用時，需采用一種永久性的終端聯接器。終端由兩種作用：一是使電纜絕緣材料（氧化鎂）與外界隔離起密封用途，二是將電纜聯接到開關柜或用電設備上。



五、設計、選用注意事項

1、該產品主要用于下列線路：
● 不能斷電的供電線路    ● 消防電氣線路
● 雙電源控制線路        ● 火災報警控制線路
● 計算機房主控線路      ● 應急照明線路
● 發電機房輸電線路      ● 公共場所的照明線路

2、產品主要應用場所




3、設計注意事項

●充分應用該電纜載流能力大的優點，建議提高一個截面等級選用。
●充分利用該電纜銅護套可以作接地線的優點，建議減少一個線芯選用（指有接地線的三相以上線路），以四芯電纜實現三相五線制。
●由于礦物絕緣電纜生產長度受到電纜原材料（銅護套用銅管長度）長度的限制，當您考慮到整個線路可以減少采用中間聯接器時，可將截面為25mm2及以下的多芯電纜，設計成單芯電纜（根數等于多芯電纜的芯數），或?qū)⒋笠?guī)格單芯電纜設計成小規格單芯電纜雙拼聯接，這樣都可以使電纜長度成倍增加。
●以大截面礦物電纜雙拼, 代替母線槽降低工程投資。
●設計時與塑料電纜相同，只是型號不同、 性能更好。
●明敷在建筑物空間中有美觀要求的場所，應設計成BTTVZ型。
●特殊場合必須穿金屬管的線路，應設計成BTTVZ型。
●有氨及氨氣或其它對銅有強烈腐蝕作用的化學環境，應設計成BTTVZ型。
●電纜最高使用溫度超過70℃，且同其它塑料電纜敷設在同一橋架、電纜溝、電纜隧道或人能觸及的場所時，應設計成BTTVZ型。

六、敷設安裝方法

1、敷設
●可以沿墻、支架、梯級橋架等明敷。
●可以與其它塑料電纜共同敷設在同一橋架、豎
井、電纜溝、電纜隧道等場所。
●可以埋地敷設，但最好不要有中間接頭，如無
法避免，則接頭處須做好防水處理。
●電纜全長均為直線敷設或聯接用電器可能產生振
動時，要在允許的場合設置膨脹環，如右圖示。
●為減小渦流損耗，單芯電纜銅護套應如右圖所示，
使電纜銅外護套保持接觸。

2、安裝
①將電纜按所需長度先用管子割刀在上面割一道痕線，再
用斜口鉗將護套銅皮夾在鉗口之間按順時針?lè)较蚺まD(zhuǎn)，
以一步步地夾住護套銅皮的邊并以較小角度進行轉動
剝離，直至割痕處。
②用清潔的干布徹底清除外露導線上的氧化鎂絕緣料，
然后用絕緣測試儀進行絕緣電阻預量，達到要求后，
將束頭套在電纜上，并將黃銅封杯垂直擰在電纜護
套銅皮上。開始時,應用手束擰，并用束頭在封杯上
滑動來檢查封杯的垂直度。確認垂直后再用管絲鉗
夾住封杯的滾花座繼續進行安裝，直至護皮一端低
于封杯內局部螺紋處。
③從約距電纜敞開端600mm處用噴燈火焰加熱電纜，
并將火焰不斷地移向電纜敞開端，以便將水分排除
干凈，切記只可向電纜終端方向移動火焰，否則將會把水分驅回電纜內部。
④用歐姆表分別測量一下芯與芯、芯與護套之間絕緣電阻，若測量結果在200MΩ以上，則可以在封口杯內注入封口膏。注意封口膏應從一側逐漸加入，不能太快，以便將空氣排空。等封口膏加滿，再壓上杯蓋，接著用熱縮套管把線芯套上，并熱縮最后用歐姆表再測量一下絕緣電阻，如果絕緣偏低，則重新再做一次。

七、使用中常見問題解決辦法

（1）問題：絕緣電阻低
原因一：進入水份
解決辦法：加熱電纜端部排除水份。
原因二：封口膏有氣泡。
解決辦法：再?gòu)姆獗囊粋?cè)加入稍微過量的封
口膏（注意：封膏時電纜的溫度不能超過200℃）。
原因三：封口膏注入時落入污染物。
解決辦法：隨時觀測清潔度，遵守清潔度要求，或清除后重新注入。

（2）問題：導線接地故障
解決辦法：清除擰緊封杯時所產生的細金屬絲，重新固定線芯位置。

（3）問題：導線交叉或絞合
解決辦法：在裝封杯蓋之前將導線拉直。

八、九、產品參數表

1、電纜固定間距和彎曲半徑見表1和表2。
表1 電纜敷設固定間距




表2 電纜敷設彎曲半徑




2、穿管需知
    一般使用時礦物絕緣電纜無需穿管，特殊場合必須穿管的，可參照表3選用。單芯電纜不允許單獨穿金屬管道敷設。
表3 穿管表



3、電纜電氣參數
    說明：附表1-附表8中的載流量均摘自IEC364-5-523《建筑物電氣裝置 第五篇：電氣設備的選擇和安裝 第52章：布線系統 第523節：載流量》，
表1 500/750V銅芯銅護套氧化鎂絕緣電纜主要工程數據



表2 500/750V銅芯銅護套氧化鎂絕緣裸或防腐外護套電纜，易觸及銅護套溫度：70℃/環境溫度：30℃



注：1、對于單芯電纜，回路中各電纜的銅護套在兩端連接在一起。
    2、對于易觸及的裸電纜，表列數值應乘以0.9。

表3 500/750V銅芯銅護套氧化鎂絕緣裸電纜，不易觸及銅護套溫度：105℃/環境溫度：30℃



注：1、對于單芯電纜，回路中各電纜的銅護套在兩端連接在一起。
    2、成組電纜不需要乘校正系數。

表4 500/750V銅芯銅護套氧化鎂絕緣裸或防腐外護套電纜，易觸及銅護套溫度：70℃/環境溫度：30℃



注：1、對于單芯電纜，回路中各電纜的銅護套在兩端連接在一起。
    2、對于易觸及的裸電纜，表列數值應乘以0.9。

表5 500/750V銅芯銅護套氧化鎂絕緣裸電纜，不易觸及銅護套溫度：105℃/環境溫度：30℃



注：1、對于單芯電纜，回路中各電纜的銅護套在兩端連接在一起。
    2、成組電纜不需要乘校正系, 數。

表6 500/750V銅芯銅護套氧化鎂絕緣電纜
    空氣中環境溫度不等于30℃時的校正系數應用于空氣中敷設的電纜的載流量



表7 500/750V銅芯銅護套氧化鎂絕緣電纜
    多回路或多根芯電纜成組校正系數應用于線管中或線槽中的電纜以及明敷電纜束的參照額定值

注：1、表列系數適用于相同負載的均勻成組電纜。
    2、相鄰電纜之間的水平間隙大于二倍電纜總直徑時，不需要乘降低系數。
    3、電纜之間"有間隙"的含義是：相鄰電纜表面之間的間隙為一根電纜直徑。

十、產品生產過程簡介
