一、用途
        主要適用于額定電壓750V的大型城市的高層建筑、娛樂場所和眾多要求高質量和高度安全的建設項目，在發生火災時不切斷電源，又要達到安全的目的。
二、產品特點
1、穩定的電氣絕緣性能；
2、防火、耐火、耐高濕溫；
3、機械性能好，安裝敷設方便；
4、耐腐蝕性能高；
5、優異的耐火性能；
6、無輻射、無渦流、過載能力強；
7、柔軟性好、可用于移動場合；
8、截面大，單芯電纜截面可達400mm2、多芯電纜截面可達4×240mm2；
9、無煙、無毒，良好的環保性能。
三、產品型號、規格

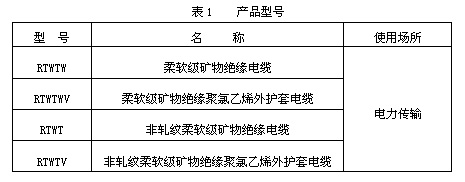

1、產品型號見表1規定。

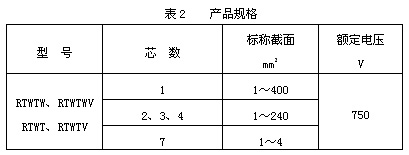

2、產品規格見表2

四、主要技術性能
1、導體
①該電纜導體采用電工圓銅線絞合而成，其結構和直流電阻應符合GB/T3956的規定。
②圓銅單線表面不應有皺紋、裂紋、毛刺、夾雜物及其它對使用有害的缺陷。單線允許焊接，但相鄰兩焊點間的距離應不小于300mm，焊接要牢固，接頭處要修光修圓。各種經過絞合的線芯不允許整根焊接。
2、絕緣
①絕緣采用耐火性能和絕緣性能優越的云母包帶為材料，材料性能符合GB/T19666附錄C的要求。
②應采用0.14mm±0.02mm的云母包帶均勻緊密地繞包在導體上，繞包層數不低于4層，且搭蓋率不小于45%。
③生產過程中絕緣線芯應通過GB/T3048.9規定的交流50HZ、10kV的火花試驗作為中間檢查。
3、成纜
①多芯電纜導體截面小于35mm2時，用無堿玻璃纖維繩作為成纜填充用，材料性能符合QJ/BK06.40-2005。
②多芯電纜導體截面大于35mm2時，導體結構才用扇形結構，目的是提高電纜的圓整度、縮小電纜外徑和節約材料成本。
③成纜后用無堿玻璃纖維帶繞包作為固定導體用，材料性能符合QJ/BK06.39-2005，繞包1層，搭蓋率不小于45%。
4、銅護套
①銅護套應采用不低于GB/T5231規定的TU級無氧銅帶或T2級銅帶材料。
②本層采用氬弧焊對合縫處進行焊接，焊接處強度應不低于母材的80%。焊接保證不損傷云母包帶，焊接處表面不能有皺紋、裂紋、毛刺、夾雜物及其它對使用有害的缺陷。
③銅護套的平均厚度應不小于標準Q/321023KLA118-2005規定,銅護套最薄點的厚度應不小于平均厚度的90%。
5、耐火性能
耐火溫度不低于750℃；耐火時間：90 min；通電電壓8.7kV（實測10kV）；火焰停止后冷卻期間繼續施加電纜額定電壓8.7kV,15分鐘，絕緣性能完好無損。
6、耐電壓試驗
    試樣為整圈電纜施加試驗電壓2500V,持續1min,不擊穿,升壓速度不大于150V/S。
7、聚氯乙烯外套火花試驗
試驗按GB/T3048.10規定進行，電纜通過火花試驗機的速度應使電纜上每一點與電極接觸的時間不少于0.1s，施加在電極上的電壓為交流電壓。
8、絕緣電阻試驗
    試驗應在未包縛聚氯乙烯外套的電纜上進行，絕緣電阻測量應在電纜從水中取出后8h內完成。為防止絕緣吸潮，電纜端頭剝除護套露出導體后，在端部應施加臨時性密封。成品電纜絕緣電阻應不小于500 MΩ•km。
五、使用特性
1、電纜的材料都是無機物，無任何可助燃介質。
2、根據布線要求，通常電纜表面溫度≤70℃，若布線不可觸摸，也不與可燃建筑材料相接觸時，電纜護套溫度可達105℃，過載時防火電纜允許的工作溫度可達250℃。
3、具有柔性，電纜可以盤在電纜盤上，其彎曲半徑≥20D，D為電纜外徑。
4、截面大，單芯電纜截面可達400mm2、多芯電纜截面可達960mm2；
5、耐腐蝕性強，載流量大，機械強度高，體積小、重量輕、壽命長，防水性能好。
6、安全性好，防火電纜除了在火焰中正常供電，起動滅火設備，減少火災損失。同時對人身安全也特別可靠，其銅護套是良導體，是最好的接地線，且連續到電纜全長，大大提高了接地保護靈敏度與可靠性。

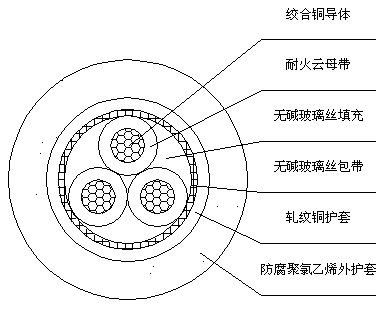

六、產品結構示意圖
