RVP-105℃,RVVP-105℃,RVVB-105℃屏蔽信號線

[當前欄目：屏蔽電纜]????? [發布日期：2015-08-08]

屏蔽信號線是在導線的外部包裹一層屏蔽層，起到抗干擾的作用，一般屏蔽層為編織銅網或銅泊（鋁），屏蔽層在使用時需要接地，從而將外來的干擾信號被該層導入大地，避免干擾信號進入內層導體干攏同時降低傳輸信號的損耗。
    屏蔽信號線適用于交流額定電壓450/750V及以下動力用電器，儀器儀表及電信設備等。
本產品執行標準：GB5023-85
● 型號及名稱
RVV—銅芯聚氟乙烯絕緣，聚氯乙烯護套圓型連接軟電線。
RVVB—銅芯聚氯乙烯絕緣、聚氯乙烯護套平型連接軟電線。
RVV—105℃-銅芯耐熱105℃聚氯乙烯絕緣，聚氯乙烯護套圓型連接軟電線。
RVP-105℃-銅芯耐熱105℃聚氯乙烯絕緣，屏蔽軟電線（纜）。
RVVP-105℃-銅芯耐熱105℃聚氯乙烯絕緣，屏蔽聚氯乙烯護套軟電線（纜）。
RVVB-105℃-銅芯耐熱105℃聚氯乙烯絕緣，聚氯乙烯護套平型連接軟電線。
●使用特性
交流額定電壓：300/500V及以下。
電線長期允許工作溫度：
-25～70℃
-25～105℃
電線的安裝溫度：不低于-15℃

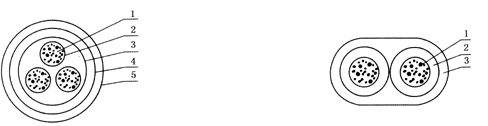

●產品結構圖

●規格尺寸參考數據（代表規格）
RVV RVVB 300/500V

序號	芯數×標稱截面（mm2)	線芯結構	電線參考數據			直流電阻 20℃時不大于Ω/KM
序號	芯數×標稱截面（mm2)	根數/單根直徑	標稱外徑	最大外徑	重量（kg-km)	直流電阻 20℃時不大于Ω/KM
1	2×0.75	42/0.15	6.6	7.6	46.00	26.0
2	2×0.75	42/0.15	4.2×6.6	5.0×7.6	43.44	26.0
3	2×1.0	32/0.20	7.1	7.8	55.66	19.5
4	2×1.5	48/0.20	8.1	8.8	73.43	13.3
5	2×2.5	48/0.20	9.8	11.0	110.80	7.89
6	3×0.75	42/0.15	7.2	8.0	62.76	26
7	3×1.0	32/0.20	7.5	8.4	72.39	19.5
8	3×1.5	48/0.20	8.9	9.6	101.53	13.3
9	3×2.5	77/0.20	10.7	11.5	154.35	7.89
10	4×0.75	42/0.15	7.8	8.6	77.59	26
11	4×1.0	32/0.20	8.4	9.2	61.23	19.5
12	4×1.5	48/0.20	9.9	11.0	130.94	13.3
13	4×2.5	77/0.20	11.6	12.5	192.48	7.89
14	5×0.75	42/0.15	8.7	9.4	96.48	26.0
15	5×1.0	32/0.20	9.1	11.0	112.29	19.5
16	5×1.5	48/0.20	11.0	12.0	164.25	13.3
17	5×2.5	77/0.20	12.9	14.0	239.05	7.89
