SYV,SYW,SYWV,SYKV射頻電纜
[當前欄目：同軸電纜/視頻線]????? [發布日期：2014-08-17]
SYV,SYW,SYWV,SYKV射頻電纜
產品說明：本產品適用于無線電通信和采用類似技術的電子裝置中傳輸射頻信號，例如無線電通訊、廣播和有關電子設備中傳輸射頻信號和實芯聚乙烯同軸和對稱型射頻電纜。
產品型號：SYV50-2-1、SYV50-2-41、SYV50-3-1、SYV50-3-3、SYV50-3-4 SYWV-75、實芯聚乙烯絕緣，聚氯乙烯護套同軸射頻電纜。
產品用途：主要用于有線電視系統和HFC光纖—同軸電纜傳輸數據、語音和圖像信號。
使用環境：
使用溫度：SYV、SYWV、SYKV系列-40℃～70℃。
相對濕度：40℃時達到98%
安裝敷設最低溫度：-15℃。
允許最小彎曲半徑：室內使用時不小于5倍電纜外經。室外使用時不小于10倍電纜外經。
產品特點：衰減小、結構均勻性好、抗干擾性能好、防潮能力強、溫度系數小。

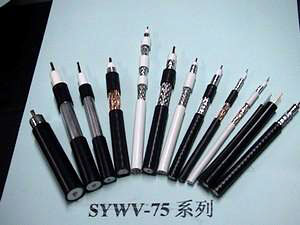

型號：SYWV75-5、SYWV75-7、SYWV75-9、SYWV75-12
射頻電纜是傳輸射頻范圍內電磁能量的電纜，射頻電纜是各種無線電通信系統及電子設備中不可缺少的元件，在無線通信與廣播，電視，雷達，導航，計算機及儀表等方面廣泛的應用。是通信用的電纜，一般用于基站設備中的BTS連接天線用。饋線由橡塑外皮，屏蔽銅皮，絕緣填充層，通信部分，鍍銅鋁心組成。
|
電纜型號 |
內導體外徑
|
絕緣外徑
|
總外徑
|
計算重量kg/km
|
特性阻抗（Ω）
|
衰減（dB/m）
|
配用插頭座號
型號 |
主要用途
|
|||
|
30MHz
|
200MHz
|
3000MHz
|
|||||||||
|
SYV-50-2
|
7/0.15
0.45 |
1.5±0.10
|
2.9±0.10
|
15.5
|
50±3.5
|
＜0.203
|
＜0.524
|
＜2.69
|
|
使用于無線電儀器、儀表等設備傳輸饋線
|
|
|
SYV-50-3
|
1/0.9
0.9 |
3.0±0.15
|
5.0±0.25
|
45.5
|
50±3.5
|
＜0.100
|
＜0.264
|
＜1.482
|
|||
|
SYV-50-5
|
1/1.37
1.37 |
4.6±0.20
|
7.0±0.30
|
83.6
|
er>50±3.5
|
＜0.0664
|
＜0.181
|
＜1.062
|
|||
|
SYV-50-7-1
|
7/0.76
2.28 |
7.3±0.25
|
10.2±0.30
|
168.0
|
50±3.5
|
＜0.0497
|
＜0.137
|
＜0.851
|
1.27型
|
使用于廣播電視差轉機等無線電設備傳輸饋線
|
|
|
SYV-50-9
|
7/0.95
2.85 |
9.0±0.30
|
12.4±0.40
|
237.9
|
50±3.5
|
＜0.0396
|
＜0.111
|
＜0.724
|
|||
|
SYV-75-2
|
7/0.08
0.24 |
1.5±0.10
|
2.9±0.10
|
15.3
|
75±5
|
＜0.22
|
＜0.579
|
＜2.97
|
Q9-J12
L16-J12 |
使用于無線電儀器儀表電視機等連接
|
|
|
SYV-75-3
|
7/0.17
0.51 |
3.0±0.15
|
5.0±0.25
|
>
41.80 |
|
75±3
|
＜0.122
|
＜0.308
|
|
||
|
SYV-75-5
|
1/0.72
0.72 D> |
4.6±0.20
|
7.0±0.30
|
76.60
|
75±3
|
＜0.0705
|
＜0.190
|
＜1.028
|
Q9-J13
L16-J13 L27-J15 |
使用于無線電設備共用天線系統小型差轉機等分支線、分饋線、連接線
|
|
|
SYV-75-7
|
7/0.4
用途： 適用于無線電通訊廣播和有關無線電，電子設備中傳輸射頻信號。 使用溫度： 40℃~90℃ 相對溫度：40℃時達到98% 安裝敷設溫度不低于-15℃ 允許最小彎曲半徑： 室內使用時不小于5倍電纜外徑 室外使用時不小于10倍電纜外徑
1.2
|
7.3±0.25
|
10.2±0.30
|
150.0
|
75±3
|
＜0.051
|
＜0.140
|
＜0.864
|
|
||
|
SYV-75-9
|
1/1.37
1.37 |
9.0±0.30
|
12.4±0.40
|
212.7
|
75±3
|
＜0.0369
|
＜0.104
|
＜0.693
|
Q27-J16
L36-J18 L36-J18 |
適用于50W、100W、300W廣播電視差轉機分饋線以及1K、10Kw廣播電視發射、差轉機分饋線。
|
|
|
SYV-75-17
|
7/0.95
2.85 |
17.3±0.70
|
22.2±0.60
|
644.20
|
75±3
|
＜0.0244
|
＜0.0715
|
n=center>＜0.537
|
|
||
