KCCEU CCEU KCCEUP CCEUP拖鏈電纜

適用于機器加工、機械加工的工藝裝備中，沿直線軌跡循環往復移動或類似場合的0.6/1kV及以下拖鏈系統中長期柔性使用，以及在可移動的自動化裝備系統中，適用于干燥或潮濕的室內，無強應力緩釋或強制引導的自由連續往復運動正反安裝，特別是工業使用環境下的頻繁彎曲場合，如木工機械、機床加工設備、物流傳送系統、起重機場合等。對絞節距短，抗串音特性優秀，適合用于高速信號回線的配置。 http://www.zbyz888.com

產品描述

耐彎曲單護套雙絞屏蔽拖鏈電纜雙絞拖鏈電纜單護套雙絞拖鏈電纜，單護套拖鏈電纜，

應用范圍：

適用于干燥或潮濕的室內，無強應力緩釋或強制引導的自由連續往復運動正反安裝，特別是工業使用環境下的頻繁彎曲場合，如木工機械、機床加工設

備、物流傳送系統、起重機場合等。對絞節距短，抗串音特性優秀，適合用于高速信號回線的配置。 http://www.zbyz888.com

產品特性:

防水、防油、耐寒、抗紫外線、耐磨、阻燃，彎曲壽命500萬次以上。

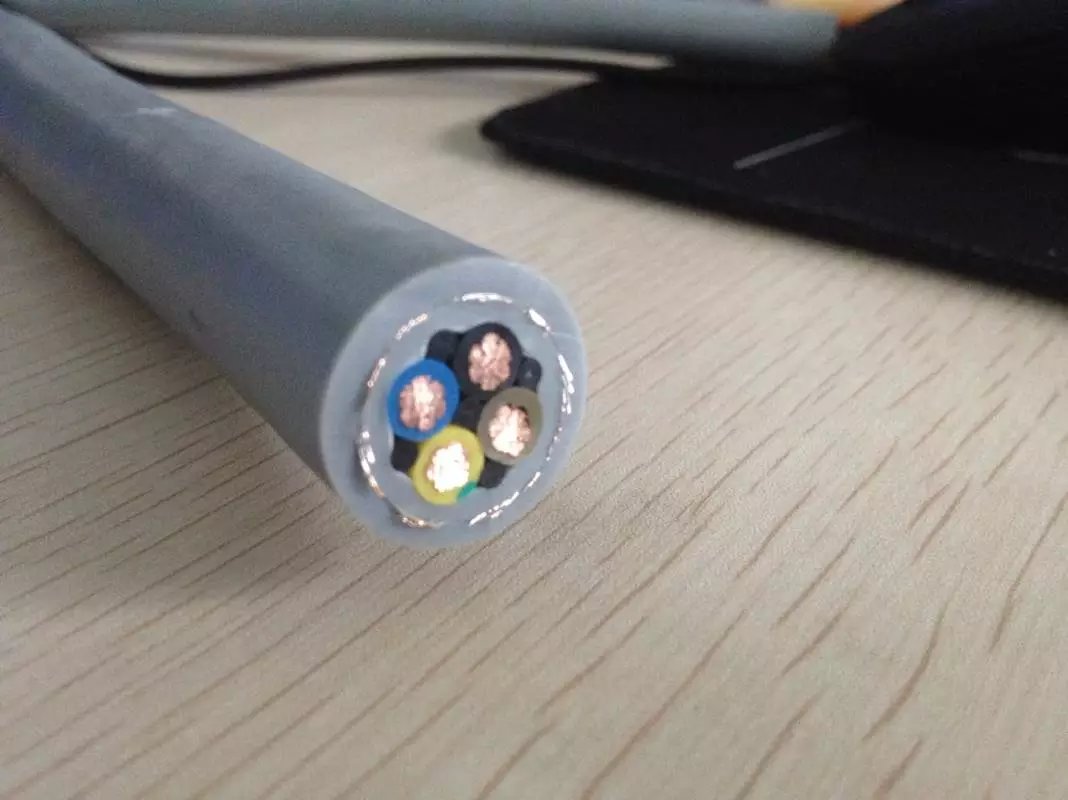

電纜結構：

導體：多股超細精絞無氧銅絲，符合VDE0295CLASS  6標準

絕緣：特殊混合PVC絕緣

顏色：≤0.5mm顏色表示，棕、黑、藍、紫、粉紅、橙

≥0.5mm黑色數字白色號碼編號，3芯以上帶有黃綠接地線

（黃綠可選）

http://www.zbyz888.com

內護套：無

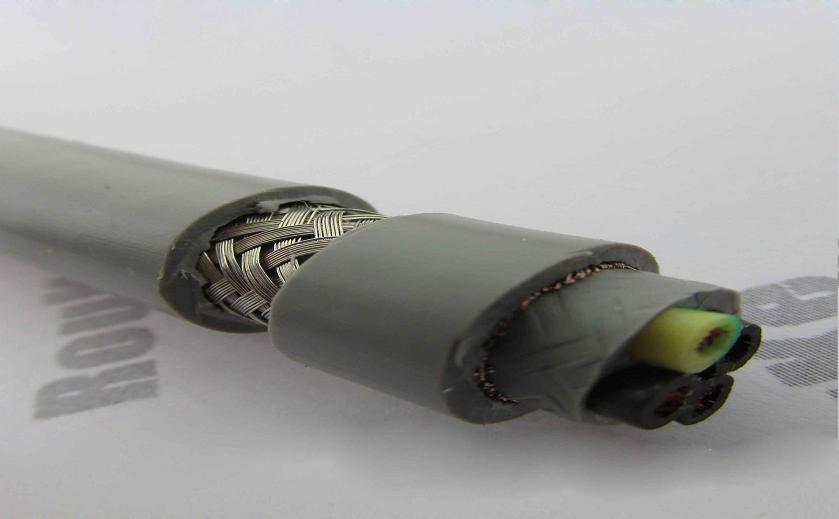

屏蔽：鍍錫銅網編織屏蔽，密度80%以上

護套：特殊改性PVC護套

橙色（RAL2003)  黑色（RAL9005)或灰色（RAL7001)

額定電壓：≥0.5mm:300/500V    ≤0.5mm:300/300V http://www.zbyz888.com

測試電壓：2500V

使用溫度范圍：固定安裝：-30℃  至  +70℃

移動安裝：-5℃    至  +70℃

最小彎曲半徑：固定安裝：4xD（電纜外徑）

移動安裝：15xD（電纜外徑）

柔性電纜不同于普通固定安裝電纜，在安裝中請參照如下的安裝與注意事項：

1.拖鏈電纜的敷設不能扭曲，即不可從電纜卷筒或電纜盤的某一端解開電纜，而應先旋轉卷筒或電纜盤將電纜展開，必要時可將電纜展開或懸掛起來。用于該場合的電纜只能直接從電纜卷上取得

2.必須注意電纜的最小彎曲半徑。(有關信息可在選型表中尋找）

3.電纜必須松散的并排敷設在拖鏈中，盡可能分開排列，用隔片分開或穿入支架空擋的分離空洞中，在拖鏈中電纜間的空隙至少應為電纜直徑的10%

4.拖鏈中的電纜不得相互接觸或困在一起. http://www.zbyz888.com

5.電纜的兩點都必須固定，或至少在拖鏈的運動端必須固定。一般電纜的移動點離拖鏈端部的距離應為電纜直徑的20-30倍。

6.請確保電纜在彎曲半徑內完全移動，即不可強迫移動。這樣電纜彼此間或與導向裝置這間可經相對移動。經過一段時間的操作后，最好檢查一下電纜的位置。該檢查必須在推拉移動后進行。

7.如果拖鏈折斷，則其電纜也需要更換，因為過度拉伸造成的損壞無法避免。

柔性電纜根據功能劃分主要分為：傳感器/編碼器電纜，伺服電機電纜，機器人電纜，清潔電纜，拖鏈系統用電纜。

根據型號大致可分為以下幾類：

柔性控制電纜http://www.zbyz888.com

1，PVC外護套柔性控制拖鏈電纜，阻燃CC101 彎曲半徑：8X

2，PVC外護套柔性屏蔽控制拖鏈電纜，阻燃CC111 彎曲半徑：10X

3，PVC外護套柔性控制拖鏈電纜，阻燃CC120 彎曲半徑：5X

4，PVC外護套柔性屏蔽控制拖鏈電纜，阻燃CC121彎曲半徑：8X

5，PUR外護套柔性控制拖鏈電纜，耐油，耐酸堿，抗水解，抗紫外線，耐低溫，耐磨，阻燃CC127 彎曲半徑：8X http://www.zbyz888.com

6，PUR外護套柔性控制屏蔽拖鏈電纜，耐油，耐酸堿，抗水解，抗紫外線，耐低溫，耐磨，阻燃CC117 彎曲半徑：10X

7，鋼絲編織柔性控制拖鏈電纜，防紫外線，耐低溫，耐磨，CC158 彎曲半徑：10X

8，PETP外護套柔性控制拖鏈電纜，耐油，耐酸堿，抗水解，抗紫外線，耐低溫，耐磨，阻燃CC160 彎曲半徑：5X

9，PETP外護套柔性控制屏蔽拖鏈電纜，耐油，耐酸堿，抗水解，抗紫外線，耐低溫，耐磨，阻燃CC133彎曲半徑：10X

柔性動力電纜

10，PVC外護套柔性動力拖鏈電纜，阻燃CC305 彎曲半徑：8X

11，PVC外護套屏蔽柔性動力拖鏈電纜，阻燃CC336 彎曲半徑：10X

12，PETP外護套柔性屏蔽動力拖鏈電纜，耐油，耐酸堿，抗水解，抗紫外線，耐低溫，耐磨，阻燃CC358 彎曲半徑：10X

13，PETP外護套柔性屏蔽動力拖鏈電纜，耐油，耐酸堿，抗水解，抗紫外線，耐低溫，耐磨，阻燃CC371 彎曲半徑：8X

柔性數據/總線電纜http://www.zbyz888.com

14，PVC外護套柔性屏蔽數據拖鏈電纜。 CC41 彎曲半徑：8X

15，PUR外護套柔性屏蔽數據拖鏈電纜，耐油，耐酸堿，抗水解，抗紫外線，耐低溫，耐磨，阻燃CC43 彎曲半徑：10X

16，PETP外護套柔性屏蔽數據拖鏈電纜，耐油，耐酸堿，抗水解，抗紫外線，耐低溫，耐磨，阻燃CC46彎曲半徑：10X http://www.zbyz888.com

17，PETP外護套柔性屏蔽數據拖鏈電纜，耐油，耐酸堿，抗水解，抗紫外線，耐低溫，耐磨，阻燃CC48 彎曲半徑：12Xhttp://www.zbyz888.com

柔性伺服電纜

18，PUR外護套柔性屏蔽伺服拖鏈電纜，耐油，耐酸堿，抗水解，抗紫外線，耐低溫，耐磨，阻燃CC46 彎曲半徑：10X。




公司其它電纜產品：
按用途分類有：電力電纜，控制電纜，屏蔽電纜，計算機電纜，本安計算機電纜，計算機屏蔽電纜，通信電纜，船用電纜，電焊機電纜，礦用電纜，礦用通信電纜，鎧裝電纜，西門子總線，信號電纜，汽車電纜，機車電纜，電梯電纜，隨行電纜，電梯隨行電纜，扁電纜，電梯隨行扁電纜，電梯井道電纜，電梯視頻線，電梯網線，儀表專用電纜，電源線，變頻電纜，補償導線，補償電纜，布電線，高壓電纜，光伏電纜，拖鏈電纜，行車電纜，起重機電纜，卷筒電纜，龍門吊卷筒電纜，堆取料機卷筒電纜，起重卷筒電纜，港機卷筒電纜，升降機電纜，特種車輛用電纜，盾構機電纜。
按性能分類有：高溫電纜，扁電纜也稱之為扁平電纜，行車用扁電纜，阻燃電纜，阻燃電力電纜，阻燃控制電纜，阻燃計算機電纜，移動用耐彎曲扁電纜，柔性扁電纜，硅橡膠柔性扁電纜，高壓扁電纜，低煙無鹵電纜，低煙無鹵阻燃電纜，耐高溫電纜，耐高溫電力電纜，耐高溫控制電纜，耐高溫計算機電纜，耐溫線，抗拉電纜，柔性電纜，耐磨電纜，防水電纜，耐火電纜，軟電纜，耐寒電纜。
按材質分類有：硅橡膠電纜，耐高溫硅橡膠電纜，硅橡膠柔性電纜，行車用硅橡膠電纜，鋼包車用硅橡膠電纜，移動硅橡膠電纜，橡套電纜，氟塑料電纜，丁腈電纜。
典型型號：見電線電纜型號。來電即可咨詢當前實時電纜價格。歡迎廣大客戶選購。
