自限溫電伴熱帶的特點是在低溫時輸出功率最大(一般產品的標稱功率為幾十到上百瓦)，而當穩態(在維持溫度點)時，其功率輸出接近于零。根據這個特點選擇了型號為WBP412的有功功率傳感器．選此傳感器的依據是：可以測到從大到小變化的有功功率值(在工作電壓為220V時，最小可測到1 W)，

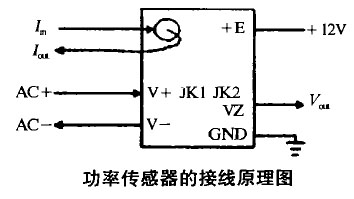

且其準確度為0．5級；它的體積小，便于整個測試系統的封裝；其輸出量為電壓值(0～5 V)，可以與采集卡的輸入范圍相匹配．其接線方式如圖3所示。為了校驗功率傳感器的準確度，本文進行了模擬實
驗，以110V為工作電壓，用0-2級準確度的功率表對此傳感器進行了誤差校驗，實驗結果表明，功率傳
感器的相對誤差低于1％ 。
